Multimètre DT-9205

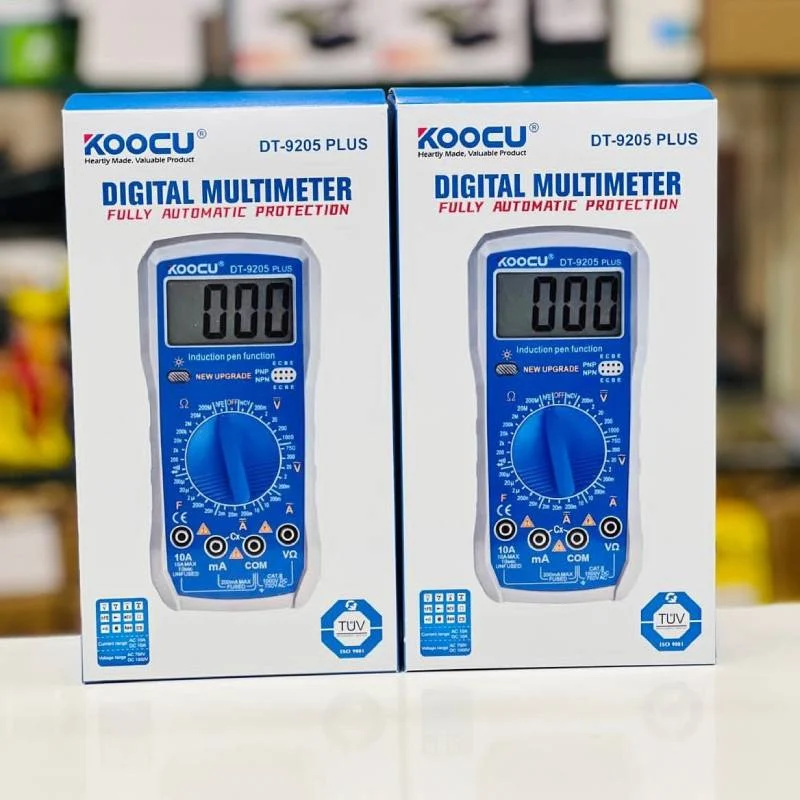

Le KOOCU DT-9205 Plus est un multimètre numérique à calibres manuels : un sélecteur rotatif choisit la fonction et la plage de mesure, et l’écran LCD 1999 points (3 chiffres et demi) affiche la valeur. Il couvre les tensions continues et alternatives, les courants continus et alternatifs, la résistance, la capacité, le test des diodes, la continuité avec buzzer et le gain des transistors, et il ajoute une détection de tension sans contact, la fonction NCV.

L’appareil fonctionne sur une pile 9 V, s’éteint tout seul après quelques minutes d’inactivité, et se pose sur son support arrière comme un instrument d’établi. C’est l’outil de base d’un atelier d’électronique : confirmer qu’une alimentation sort bien la tension attendue, chercher une coupure dans un câble, trier deux transistors avant de les souder, ou vérifier qu’aucun fil n’est sous tension avant de mettre les mains dans un boîtier.

Caractéristiques techniques

Les quatre prises, et où brancher le fil rouge

Toute mesure se fait entre deux prises. Le fil noir reste sur COM, et le fil rouge change de prise selon ce qu’on mesure :

• COM — la masse, le fil noir ne la quitte pas.
• VΩ — les tensions, la résistance, la capacité, le test de diode et la continuité. C’est la prise du fil rouge dans la majorité des mesures.
• mA — les courants faibles, le multimètre branché en série dans le circuit.
• 10 A — le courant fort, sur une durée brève.

Les limites de chaque prise sont imprimées sur la face avant, juste sous les douilles. Elles se lisent avant de brancher, pas après.

Trois règles qui protègent l’appareil

• Une tension se mesure en parallèle. Les deux pointes se posent sur les deux points du circuit, appareil réglé sur un calibre de tension.
• Un courant se mesure en série. Il faut ouvrir le circuit et faire passer le courant dans l’appareil. Poser les pointes en parallèle sur une alimentation alors que le sélecteur est sur un calibre de courant met la source en court-circuit.
• Résistance, capacité et diode se mesurent hors tension, sur un circuit mis hors service et un condensateur déchargé.

Quand la valeur attendue est inconnue, on part du calibre le plus élevé et on descend jusqu’à obtenir une lecture confortable, avec deux ou trois chiffres significatifs. Une lecture qui plafonne ou que l’écran signale comme hors calibre indique qu’il faut remonter d’un cran.

Ce qu’on vérifie avec cet appareil

• La sortie d’une alimentation, avant de la relier à quoi que ce soit. Une alimentation 5 V 2 A se mesure à vide, sur le calibre 20 V continu : deux secondes de contrôle qui évitent de brancher une carte sur une tension trop élevée, ou sur une polarité inversée.
• Les rails d’une plaque d’essai. Avant d’y poser un module, on mesure la tension entre le rail positif et le rail de masse sur une plaque d’essai 830 : si elle est fausse, le montage ne fonctionnera pas et le module n’y est pour rien.
• La sortie d’une carte. Sur une carte Arduino Uno R3, on contrôle la tension d’alimentation entre VCC et GND avant de raccorder un module, puis la tension présente sur une broche de sortie : c’est la première mesure de tout dépannage.
• Une coupure. Le mode continuité, appareil hors tension, dit en une seconde si un fil, une piste ou un fusible conduit encore.
• Des composants. Valeur d’une résistance, sens d’une diode ou d’une LED, chute de tension directe, gain d’un transistor avant de le monter.
• Une tension sans y toucher. La fonction NCV signale un conducteur ou une prise sous tension à l’approche : c’est un repérage avant intervention, pas une mesure.

Trois mesures courantes, pas à pas

Vérifier une tension d’alimentation

Sélecteur sur la tension continue, calibre juste au-dessus de la valeur attendue, par exemple 20 V pour du 5 V ou du 12 V. Fil noir sur COM, fil rouge sur VΩ. Les pointes se posent sur les deux bornes de sortie de la source, avant qu’elle soit reliée au montage. La valeur doit rester dans une marge de quelques pour cent ; une polarité inversée s’affiche avec un signe négatif devant la valeur, ce qui est déjà une information utile. Une lecture nulle vient le plus souvent d’un calibre mal choisi, d’une pointe mal posée ou d’un cordon coupé.

Chercher une coupure

Sélecteur sur la position diode et continuité, circuit mis hors tension. Une pointe sur chaque extrémité de ce qu’on veut vérifier : le buzzer sonne tant que le conducteur conduit, il reste muet sur une liaison coupée. On vérifie ainsi un cordon, un fusible, un interrupteur ou une piste, section par section, en partant de l’alimentation et en avançant vers le composant qui ne répond plus.

Tester une diode ou une LED

Sélecteur sur la position diode, composant hors circuit ou au moins hors tension. La pointe rouge sur l’anode, la noire sur la cathode, le sens passant affiche une chute de tension : quelques dixièmes de volt pour une diode au silicium, plus d’un volt pour une LED, dont la couleur donne l’ordre de grandeur. En inversant les pointes, l’écran signale le hors calibre, ce qui est le comportement normal d’un composant en bon état. Un composant qui affiche la même chose dans les deux sens est déjà en cause.

Questions fréquentes

Faut-il choisir le calibre soi-même ?

Oui, c’est un appareil à calibres manuels, il n’y a pas de mesure automatique. On place le sélecteur sur la fonction voulue et sur la plage immédiatement supérieure à la valeur attendue, puis on descend d’un cran si la lecture manque de chiffres. Ce choix manuel est aussi ce qui permet de lire une valeur qui varie lentement sans que l’appareil change de plage en cours de mesure.

Peut-on mesurer la tension du secteur, 230 V ?

Oui, le calibre alternatif monte jusqu’à 750 V. Cela reste une mesure sous tension : cordons et pointes en bon état, sélecteur sur un calibre nettement supérieur à la valeur attendue, une seule main sur les cordons quand c’est possible, et aucune intervention sur une armoire ou une installation industrielle. Pour un premier contact avec le secteur, il vaut mieux se faire montrer la manipulation.

À quoi sert la fonction NCV ?

Elle signale la présence d’une tension alternative sans contact direct, en approchant l’appareil d’un conducteur ou d’une prise. C’est un repérage de sécurité, utile avant d’ouvrir un boîtier ou de couper un câble, mais elle ne remplace pas une mesure : la valeur réelle se lit avec les cordons, sur un calibre de tension.

L’appareil s’éteint tout seul, est-ce un défaut ?

Non, c’est l’arrêt automatique qui coupe l’alimentation après quelques minutes sans mesure pour économiser la pile. Il suffit de repasser par la position d’arrêt puis de revenir sur la fonction pour le rallumer.

Pourquoi l’écran ne bouge-t-il pas quand je mesure une résistance ?

Sur une résistance, l’appareil affiche le hors calibre tant que les deux pointes ne touchent pas le composant : il signale un circuit ouvert, ce qui est normal. Si la lecture reste figée une fois les pointes bien posées, il faut vérifier le calibre, la propreté des pointes, et si la valeur lue est bien celle du composant et non celle du circuit autour.

Comment savoir si la pile de l’appareil est encore bonne ?

L’écran affiche une indication de pile faible avant que les mesures deviennent fausses. Une pile 9 V fatiguée affiche encore une tension correcte à vide mais s’effondre dès que l’appareil consomme : le plus sûr est de la remplacer dès que le symbole apparaît, et d’avoir une pile d’avance dans l’atelier.

Points d’attention

• Ne jamais dépasser la valeur imprimée sous la prise utilisée, ni en tension ni en courant. Les limites sont gravées sur la face avant pour être lues avant de brancher.
• Les mesures de courant se font toujours en série. Un multimètre réglé sur un calibre de courant et posé en parallèle sur une alimentation appelle un courant très élevé et se protège tant bien que mal.
• Décharger les condensateurs avant de mesurer une capacité ou une résistance : un condensateur chargé fausse la mesure et abîme l’entrée de l’appareil.
• Vérifier l’état des cordons avant chaque intervention. Un isolant craqué ou une pointe noircie donne des lectures fausses et fait courir un risque inutile : des cordons fatigués se remplacent, ils ne se réparent pas.
• Mesurer sur un montage hors tension quand c’est possible, et ne jamais intervenir sur une installation industrielle ou une armoire électrique avec cet appareil.
• Retirer la pile si l’appareil est rangé longtemps. Une pile qui s’épuise finit par couler, et les sels attaquent les contacts du compartiment.

À combiner avec

Pour mesurer les mains libres, les cordons 40 cm à pince complètent les cordons à pointes livrés avec l’appareil : les pinces crocodiles se fixent sur les bornes et l’appareil reste posé sur l’établi pendant la lecture, ce qui évite de tenir les deux pointes en place sur un bornier ou une batterie. Et comme le DT-9205 Plus travaille sur pile 9 V, une pile 9 V d’avance dans l’atelier évite de s’arrêter en pleine vérification, au moment précis où l’écran faiblit.
