L’USBASP est un programmateur pour les microcontrôleurs AVR
A quoi ça sert USBASP AVR?
A programmer un microcontrôleurs Atmel, sans avoir besoin de convertisseur série/USB, sans besoin de bootloader, sans Arduino.
Avec un USBASP, on peut donc :
- Programmer directement un attiny85 ou un Atmega328 sur une platine d’essai, sans avoir besoin d’un Arduino
- Graver un booloader sur un circuit vierge

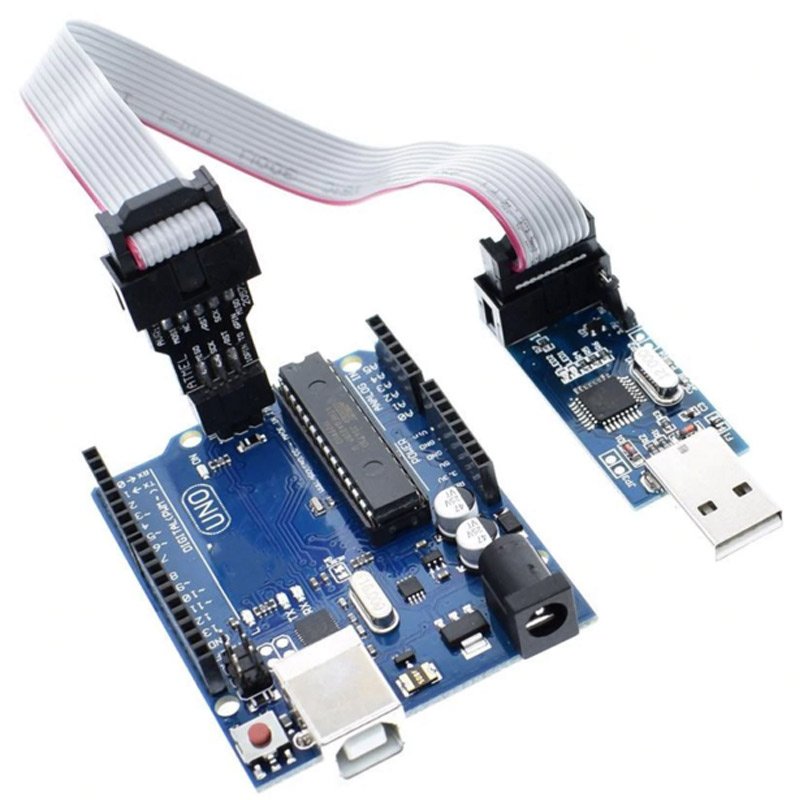

- Réparer un Arduino « Briqué » qui a perdu son booloader
- Modifier les « fusibles » d’un processeur (par exemple pour utiliser la broche reset d’un attiny85 comme E/S)
Une fois les drivers installé, c’est transparent. inutile d’indiquer un port COM pour téléverser, L’IDE Arduino reconnait le programmateur.
Coté coût, on fait difficilement mieux: des clones chinois se trouvent pour moins de 2€, port compris. voir chez AliExpress j’en parle ici.
Vu les services que ça rend, dommage de s’en passer.
Il y a quoi dedans ?

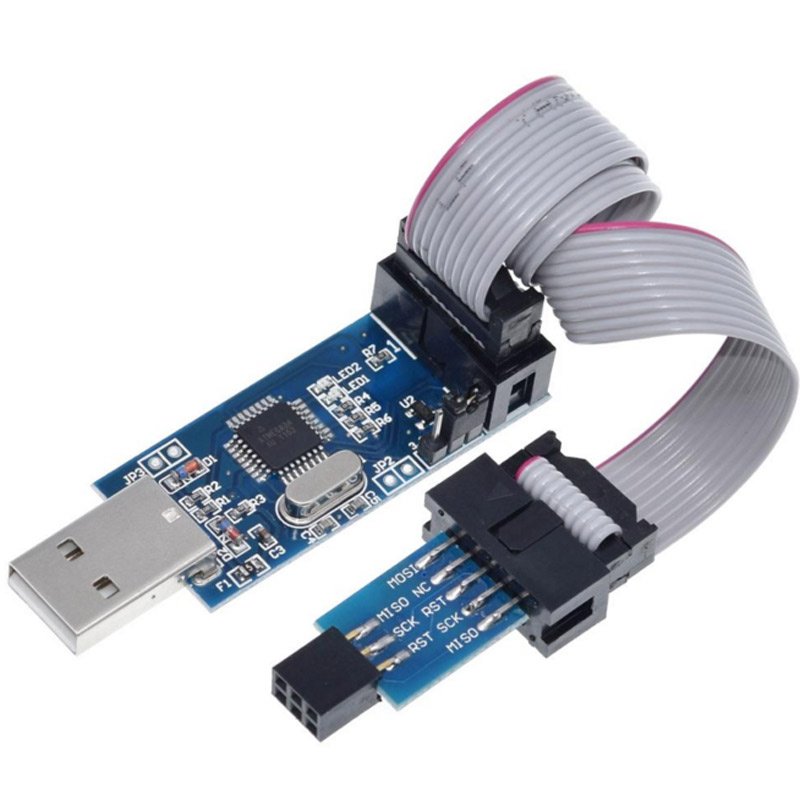

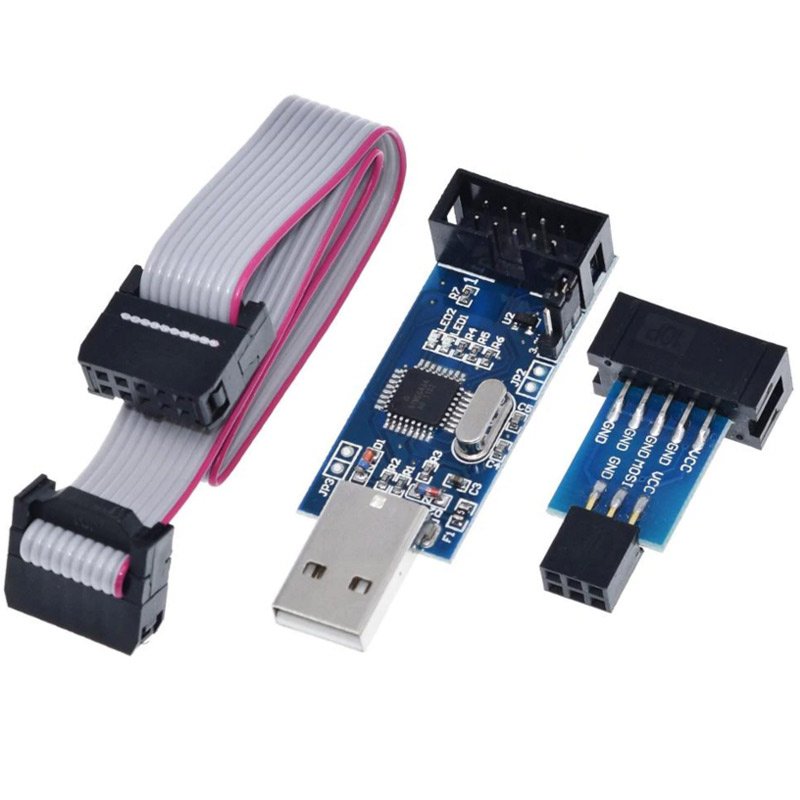

Coté matériel : Un microcontrôleur Atmega8, un quartz de 12Mhz, 2 leds, une interface d’adaptation aux niveaux USB, des jumpers…
Coté logiciel, un firmware basé sur V-USB, une librairie qui émule du USB en soft.
Ensuite dans l’IDE Arduino, on sélectionne USB ASP comme programmateur, et on upload via « télécharger avec un programmateur »
ça programme quoi USBASP AVR?
Une liste, pas forcément exhaustive :
Mega Series
ATmega8 ATmega8A ATmega48 ATmega48A ATmega48P
ATmega48PA ATmega88 ATmega88A ATmega88P ATmega88PA
ATmega168 ATmega168A ATmega168P ATmega168PA ATmega328
ATmega328P ATmega103 ATmega128 ATmega128P ATmega1280
ATmega1281 ATmega16 ATmega16A ATmega161 ATmega162
ATmega163 ATmega164 ATmega164A ATmega164P ATmega164PA
ATmega169 ATmega169A ATmega169P ATmega169PA ATmega2560
ATmega2561 ATmega32 ATmega32A ATmega324 ATmega324A
ATmega324P ATmega324PA ATmega329 ATmega329A ATmega329P
ATmega329PA ATmega3290 ATmega3290A ATmega3290P ATmega64
ATmega64A ATmega640 ATmega644 ATmega644A ATmega644P
ATmega644PA ATmega649 ATmega649A ATmega649P ATmega6490
ATmega6490A ATmega6490P ATmega8515 ATmega8535
Tiny Series
ATtiny12 ATtiny13 ATtiny13A ATtiny15 ATtiny25
ATtiny26 ATtiny45 ATtiny85 ATtiny2313 ATtiny2313A
Classic Series
AT90S1200 AT90S2313 AT90S2333 AT90S2343 AT90S4414
AT90S4433 AT90S4434 AT90S8515
AT90S8535
CAN Series
AT90CAN128
PWM Series
AT90PWM2 AT90PWM3
A noter que si on veut rester sous L’IDE Arduino, il existe des définitions à ajouter pour pouvoir ajouter le support d’autres processeurs à l’IDE.
Ainsi, on peut développer et programmer, via l’IDE Arduino, des attiny25, 45 et 85, des atmega8, atmega1280… en plus du classique atmega328.
