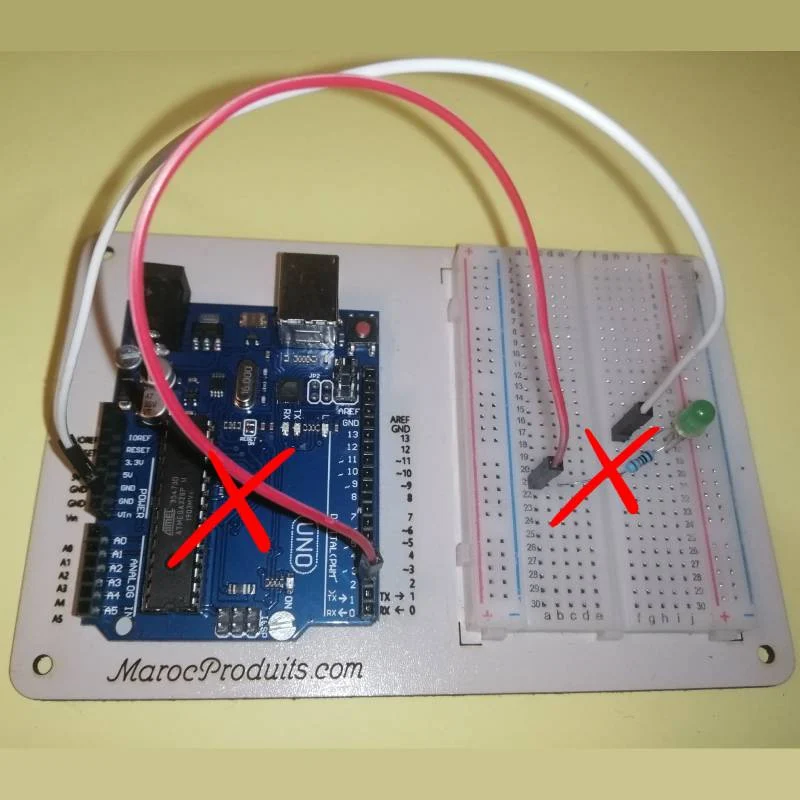

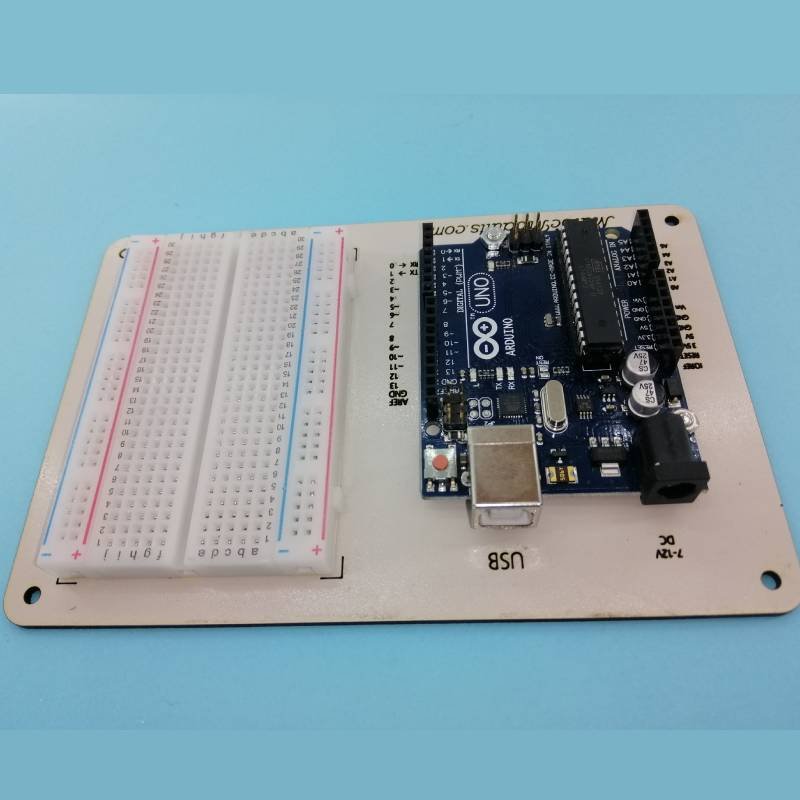

Le support de plaque d’essai (breadboard holder) est une base rigide blanche sur laquelle se posent côte à côte une plaque d’essai 400 points et une carte Arduino Uno. Le montage cesse d’être un assemblage de deux éléments qui glissent l’un contre l’autre : il devient un bloc unique qu’on déplace, qu’on range et qu’on pose debout sans qu’un seul fil se débranche.

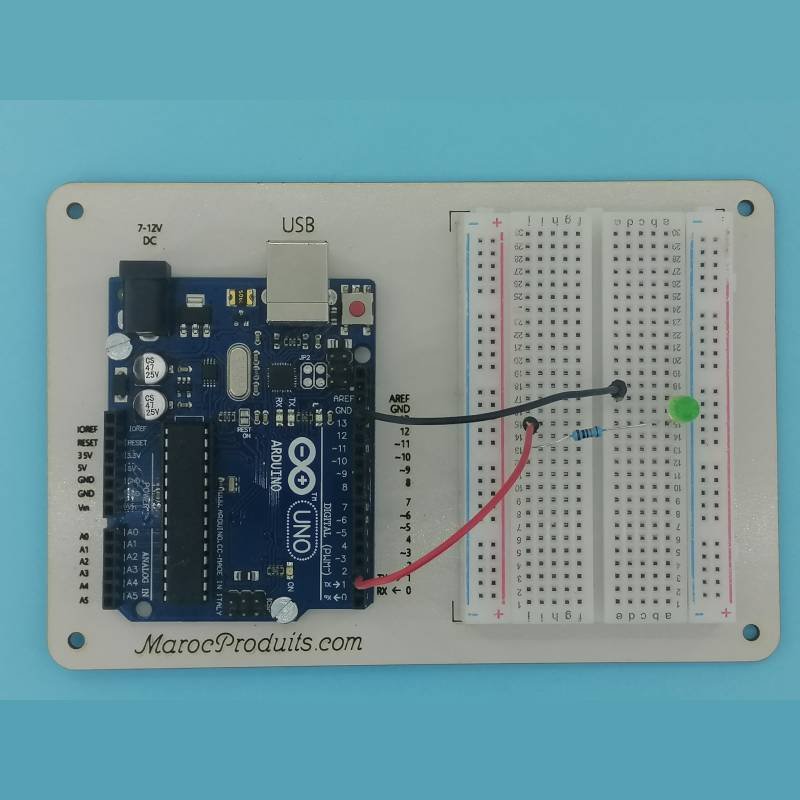

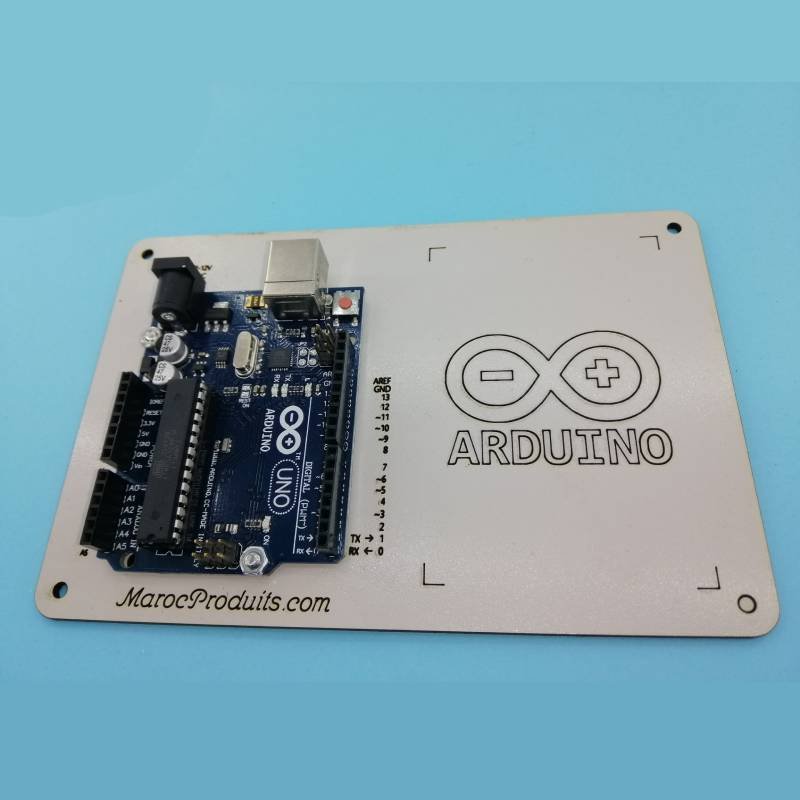

La plaque porte une sérigraphie de repères de brochage — AREF, GND, puis les numéros 13 à 0 — alignée avec les rangées de la carte : on lit la broche à câbler sans compter les trous. Elle est livrée avec deux vis de 3 mm et deux écrous de 3 mm. La plaque d’essai et la carte Arduino ne sont pas incluses.
À quoi sert un support de plaque d’essai ?
- Garder un montage d’un seul bloc — la plaque d’essai et la carte ne peuvent plus se séparer, donc les fils courts entre les deux restent en place.
- Déplacer un projet en cours — on soulève l’ensemble par la base, pas par les câbles : c’est ce qui évite le grand classique du fil qui saute au moment du rangement.
- Libérer le plan de travail — le support se pose à plat, se range sur une étagère ou se redresse contre un mur entre deux séances.
- Lire les broches sans se tromper — les repères imprimés sur la plaque donnent l’ordre réel des entrées-sorties du Uno, du 13 jusqu’au 0, ainsi que GND et AREF.
- Assembler un poste de démonstration — pour un atelier, une classe ou une vitrine, une plaque câblée et vissée ne se démonte pas pendant la manipulation.
Caractéristiques techniques
| Type | Support de prototypage (breadboard holder) pour plaque d’essai et carte Arduino Uno |
|---|---|
| Couleur et forme | Plaque blanche, rectangulaire, angles arrondis |
| Marquage | Repères de brochage imprimés (AREF, GND, 13 à 0), équerres de positionnement aux angles, nom de la boutique |
| Trous de fixation | Perçages aux angles, pour visser le support sur un panneau ou un plan de travail |
| Visserie fournie | 2 vis de 3 mm et 2 écrous de 3 mm |
| Contenu du pack | 1 support, 2 vis, 2 écrous |
| Non fourni | La plaque d’essai 400 points et la carte Arduino Uno, vendues séparément |
| Compatibilité | Plaque d’essai 400 points, Arduino Uno R3, Uno SMD R3 et clones au même gabarit |
Mise en place
1. Présenter avant de fixer
Posez la plaque à plat, puis présentez la plaque d’essai et la carte Uno sans rien coller ni visser. Les repères imprimés indiquent la position de la carte : une fois la plaque d’essai en place, elle ne doit pas recouvrir la sérigraphie des numéros de broches.
2. Solidariser la plaque d’essai
Une plaque d’essai neuve est livrée avec un adhésif double face au dos : c’est lui qui la maintient sur le support. Retirez le film protecteur au dernier moment, alignez, puis appuyez en partant du centre vers les bords.
3. Visser la carte
Les vis et les écrous de 3 mm servent à fixer la carte sur le support. Serrez modérément : une carte de prototypage se fissure sur un serrage excessif, et l’objectif est d’empêcher le glissement, pas de bloquer la visserie.
4. Contrôler les accès avant de câbler
La prise USB type B et le jack d’alimentation doivent rester dégagés, et les deux rangées de broches du Uno accessibles sur toute leur longueur. Si la plaque d’essai mord sur une rangée, décalez-la avant de poursuivre.
Applications
- Apprentissage de l’Arduino — les premiers montages (LED, bouton, capteur) restent câblés entre deux séances au lieu d’être refaits chaque fois.
- Poste de test permanent — une base sur laquelle on vient poser un module à vérifier, sans toucher au câblage d’alimentation déjà en place.
- Ateliers et cours — un support par élève, identifiable et transportable sans risque de perdre les fils de liaison.
- Démonstration en boutique ou en salon — l’ensemble se pose debout et reste présentable.
Mini-projet : feu tricolore, pas à pas
Un feu tricolore est le montage qui exploite le mieux le support : trois LED rouges, orange et verte restent alignées sur la plaque d’essai, et le cycle continu tourne sans qu’on ait à maintenir les fils à la main.
Matériel
- Le support de plaque d’essai
- Une plaque d’essai 400 points
- Une carte Arduino Uno R3 avec câble USB
- Une LED rouge 5 mm, une LED jaune 5 mm et une LED verte 5 mm
- Trois résistances 1/4 W de 220 ohms
- Des fils Dupont, et un câble d’alimentation 9 V pour fonctionner sans ordinateur
Câblage
| LED rouge — anode | Résistance 220 ohms, puis broche numérique 8 du Uno |
|---|---|
| LED jaune — anode | Résistance 220 ohms, puis broche numérique 9 du Uno |
| LED verte — anode | Résistance 220 ohms, puis broche numérique 10 du Uno |
| Les trois cathodes | Rail négatif de la plaque d’essai, relié au GND du Uno |
La résistance se place en série avec chaque LED, jamais avant la broche du Uno dans un autre ordre : peu importe de quel côté de la LED elle se trouve, seule compte la continuité. Comptez deux rangées d’écart entre deux LED pour que les trois feux restent lisibles côte à côte.
Le programme
/*
* Feu tricolore sur support de plaque d'essai 400 points
* Composants, brochage et fiche complete : www.marocproduits.com
*
* Trois LED (rouge, jaune, verte) avec une resistance de 220 ohms chacune.
* Chaque anode part sur une sortie numerique, les cathodes vont au GND.
*/
const int feuRouge = 8;
const int feuJaune = 9;
const int feuVert = 10;
void eteindreFeux() {
digitalWrite(feuRouge, LOW);
digitalWrite(feuJaune, LOW);
digitalWrite(feuVert, LOW);
}
void allumerFeu(int broche, int duree) {
eteindreFeux();
digitalWrite(broche, HIGH);
delay(duree);
}
void setup() {
pinMode(feuRouge, OUTPUT);
pinMode(feuJaune, OUTPUT);
pinMode(feuVert, OUTPUT);
}
void loop() {
allumerFeu(feuRouge, 4000); // rouge : 4 secondes
allumerFeu(feuJaune, 1500); // jaune : 1,5 seconde
allumerFeu(feuVert, 4000); // vert : 4 secondes
}La fonction allumerFeu éteint les trois LED avant d’allumer la bonne : c’est ce qui garantit qu’un seul feu est actif à la fois, quel que soit l’ordre d’appel. Les durées se règlent en modifiant les valeurs passées dans loop, en millisecondes. Sur une carte alimentée par jack 9 V, le cycle continue une fois le câble USB débranché.
Variantes
Avec un module feux de circulation
Plutôt que trois LED séparées, un module feux de circulation à LED se câble en trois fils et occupe moins de place sur la plaque d’essai. Le programme reste identique : trois sorties numériques, une séquence de temporisation.
Sur une plaque d’essai plus grande
Pour un montage qui déborde du demi-format, le support reste utile avec une plaque d’essai 830 points, à condition de vérifier que ses dimensions laissent encore la place à la carte.
Questions fréquentes
La plaque d’essai et la carte sont-elles fournies ?
Non. Le pack contient le support, deux vis de 3 mm et deux écrous de 3 mm. La plaque d’essai 400 points et la carte Arduino Uno se commandent séparément.
Faut-il percer ou coller pour tenir la plaque d’essai ?
Non. L’adhésif double face déjà présent au dos d’une plaque d’essai neuve suffit, et il reste repositionnable tant qu’il n’est pas encrassé. Les vis fournies servent à la fixation de la carte.
Peut-on fixer le support sur un support vertical ?
Oui, les perçages aux angles servent à cela. Sur un panneau vertical, ajoutez une butée en bas ou une vis supplémentaire si le montage est chargé de nombreux fils, afin qu’aucun câble ne travaille en porte-à-faux.
Le support convient-il à une autre carte que le Uno ?
Le marquage de brochage est celui du Uno. Une carte d’un autre gabarit, comme un Mega 2560 ou un Nano, se posera dessus sans que les repères imprimés correspondent : le support reste utilisable comme simple base, à condition de vérifier que la fixation tombe juste.
À combiner avec
- Plaque d’essai 400 points — la breadboard que ce support reçoit
- Uno R3 avec câble USB — la carte au gabarit du marquage imprimé
- 10 câbles Dupont — les liaisons entre la carte et la plaque d’essai
- Module feux de circulation à LED — pour le projet du feu tricolore en trois fils
- Boîtier Uno R3 — pour protéger la carte quand le montage est terminé
- Câble d’alimentation 9 V — pour faire tourner le montage sans ordinateur
