Boitier rail DIN PCB 175*90*40MM

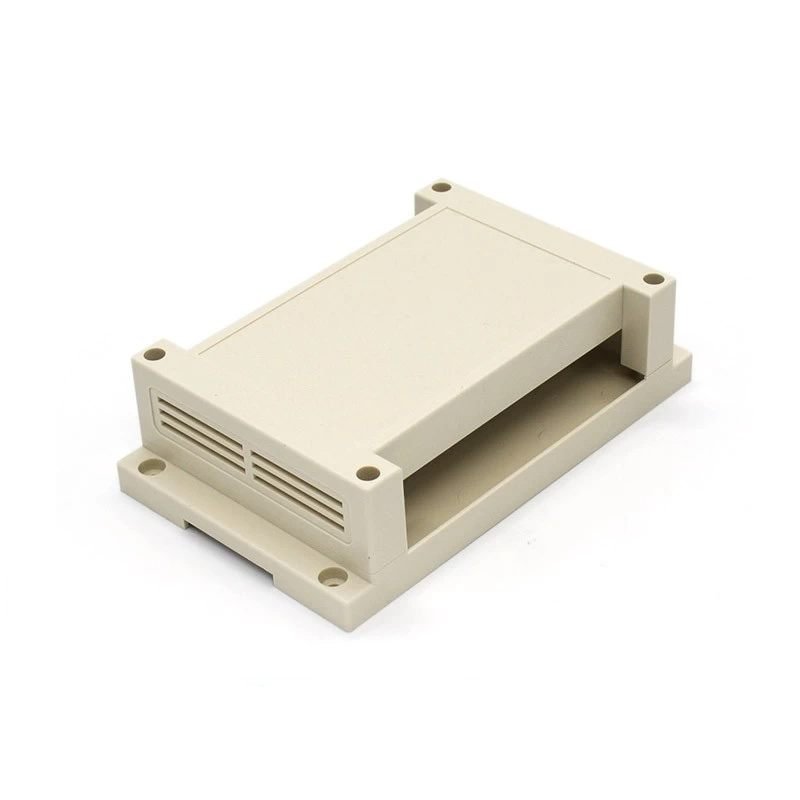

Ce boîtier est un coffret en ABS à clipper sur rail DIN, le format standard des modules d’un tableau de distribution. Long de 175 mm, il enferme une carte de circuit imprimé — montage à microcontrôleur, carte d’alimentation, module de commande ou d’entrées-sorties — que l’on veut sortir de la plaque d’essai et fixer à sa place définitive. Il est livré en deux coques, embase et couvercle, avec les quatre vis cruciformes qui les assemblent.

Ses cotes extérieures sont de 175 x 90 x 40 mm. Cette version est la plus longue de la famille : trente millimètres de plus que le modèle de 145 mm, de quoi loger une rangée de borniers supplémentaire, un module à quatre relais ou une carte plus longue, à largeur et hauteur identiques.

Caractéristiques techniques

Ce que le format 175 mm change

• Une rangée de borniers en plus. Le montage type d’un coffret sur rail est une carte d’un côté, les raccords de l’autre : trente millimètres supplémentaires font tenir une alimentation, un signal et deux sorties sans entasser les câbles sur la même découpe.
• La place pour un module de puissance. Un module à quatre relais ou une petite alimentation à découpage se monte à côté de la carte au lieu de la chevaucher. C’est le montage que l’on cherche à enfermer quand le nombre de sorties augmente.
• Des cartes plus longues. Une carte de prototypage de 8 sur 12 cm entre dans le sens de la longueur avec de la marge, alors qu’elle saturerait la version courte.
• Un seul encombrement de façade. La hauteur et la profondeur ne changent pas par rapport au modèle de 145 mm : le boîtier prend simplement plus de place le long du rail.

Mettre une carte en service dans le boîtier

1. Repérer les deux faces avant tout. La face arrière porte le clip de rail, elle sera plaquée contre le fond du tableau : c’est sur l’autre face, et sur les extrémités, que se trouvent les découpes à pratiquer.
2. Découper avant d’installer la carte. Repérer la position des borniers, des connecteurs et des voyants, puis percer ou découper l’ABS. Le matériau se perce au foret ordinaire et se coupe au cutter ou à la scie fine : ébavurer ensuite, et ne jamais percer à quelques millimètres d’un bord, la paroi se fend.
3. Prévoir le passage des câbles. Percer une ouverture par extrémité plutôt qu’un seul gros passage central : les fils d’alimentation d’un côté, les signaux de l’autre, et le boîtier se referme sans pincer les conducteurs.

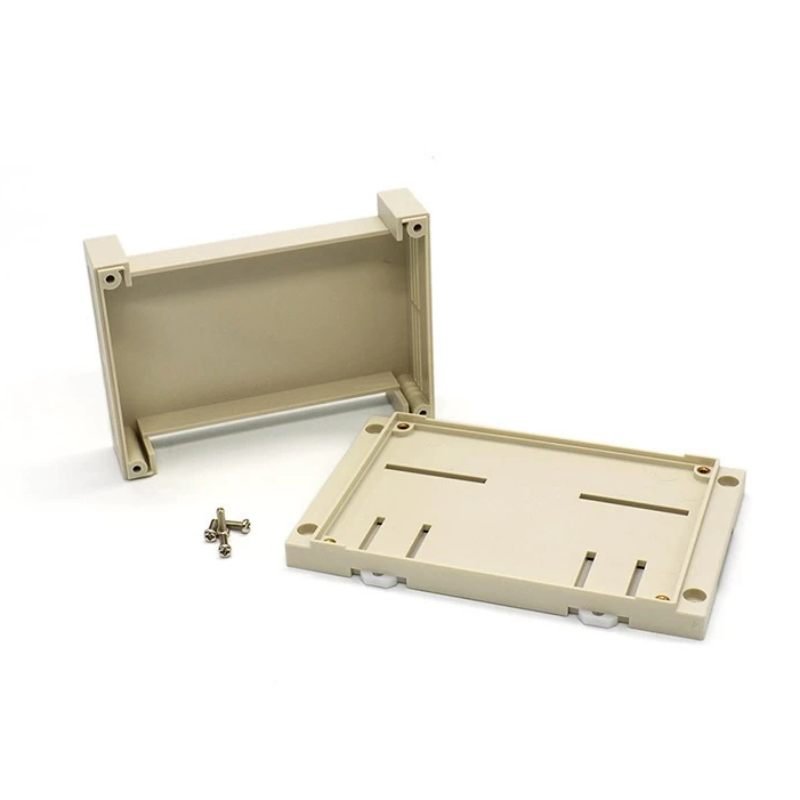

4. Mettre la carte en place et l’immobiliser. L’embase est creuse, avec ses quatre bossages d’angle et ses nervures moulées. Une carte qui s’engage dans les nervures y reste en place ; sinon, deux entretoises et deux vis plus longues la maintiennent à distance du fond. Laisser quelques centimètres de fil entre la carte et les borniers de façade : c’est ce mou qui permet de ressortir la carte pour la reprendre.
5. Visser les quatre vis d’angle jusqu’au contact, sans forcer, puis clipser le boîtier sur le rail en le présentant et en basculant jusqu’à l’enclenchement. Pour le retirer, dégager le clip et basculer dans l’autre sens.

Quelle longueur choisir

Le choix se joue sur le nombre de raccordements, pas sur le reste. Un montage simple — une carte, son alimentation et deux fils qui sortent — tient dans la version courte de Boitier rail DIN PCB 145*90*40mm, qui mesure 145 mm. Ce modèle de 175 mm s’impose dès qu’il faut une rangée de borniers de plus, un module à relais en plus de la carte, ou une carte de 12 cm de long. Hauteur, largeur, clip de rail et visserie sont identiques d’un modèle à l’autre.

Points d’attention

• Les cotes annoncées sont extérieures. Parois, nervures et bossages d’angle réduisent la place réelle pour la carte : mesurer à la règle à l’intérieur avant de router une carte au format maximal.
• L’IP54 est une valeur du fournisseur. Les fentes d’aération et les découpes que vous pratiquez vous-même rendent cette étanchéité inopérante : ne pas monter ce coffret à l’extérieur, ni dans un local humide ou très poussiéreux en s’appuyant sur cette valeur.
• Ne pas obturer les fentes d’aération. C’est par là que s’évacue la chaleur d’une alimentation ou d’un relais ; laisser un peu d’air autour du boîtier quand le montage chauffe.
• Serrer les vis sans forcer. Au-delà du contact, le plastique du couvercle se marque et la fixation se fatigue à chaque ouverture.
• Si le montage comporte du secteur (relais de puissance, alimentation 230 V), garder la partie puissance éloignée de la partie commande et faire sortir les fils par deux passages distincts.
• Cette référence ne contient que le boîtier et ses quatre vis : ni rail DIN, ni carte, ni bornier.

À combiner avec

• Une carte à la bonne mesure PCB double face 8X12CM perforé — 80 sur 120 mm : c’est le format qui occupe utilement la longueur du boîtier tout en laissant la place des passages de câbles aux deux extrémités.
• Les raccords de façade Borniers connecteur à vis 4 broches — soudés sur la carte, ils font sortir quatre liaisons par une seule découpe, et le câble se débranche sans dessouder.
• La puissance à l’intérieur Module 4 relais 5v — quatre sorties optocouplées dans un seul bloc : c’est le module qui justifie le format long, et ses borniers à vis se retrouvent en façade après découpe.
• La protection des contacts Module Snubber RC — monté sur les sorties qui commandent un moteur ou une électrovanne, il amortit les surtensions et évite que les contacts des relais collent au bout de quelques mois.
• Les fils qui sortent Gaines Thermorétractables — un manchon sur chaque conducteur à l’endroit où il traverse la découpe, et une couleur par fonction : le câblage reste lisible quand le boîtier se rouvre.
• La visserie du montage intérieur 10pcs vis M3 10mm avec écrou — pour fixer la carte sur entretoises ou tenir un petit module : les quatre vis livrées servent au couvercle, pas au montage intérieur.
