Fer À Souder 60W Température Réglable

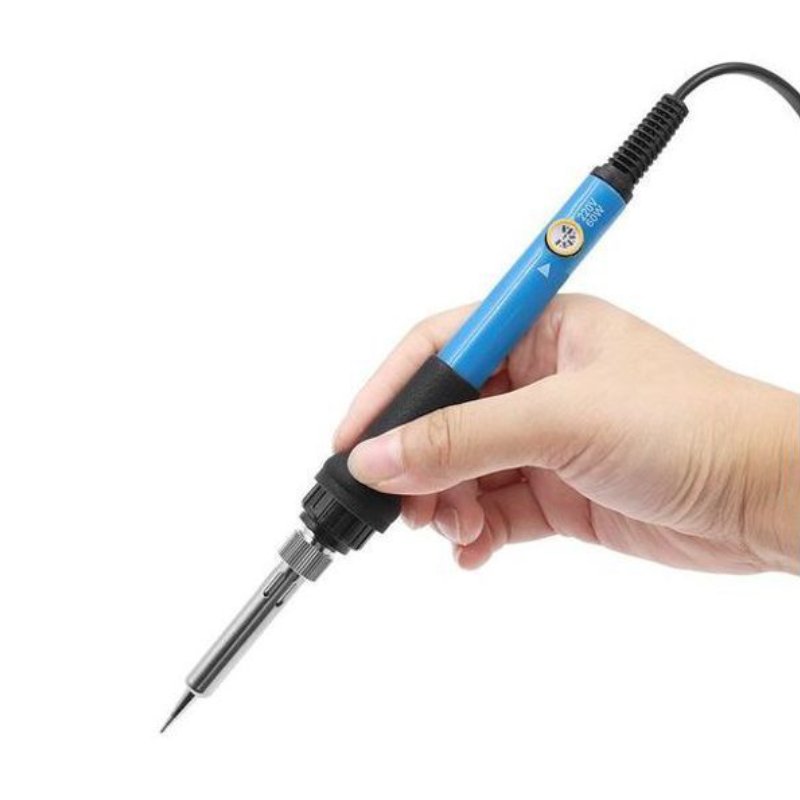

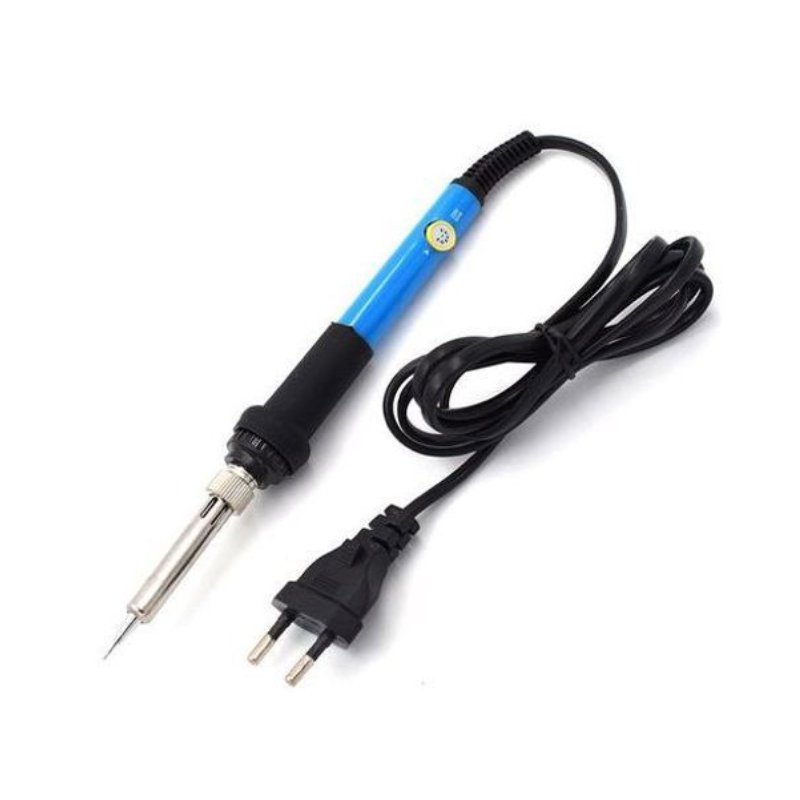

Le fer à souder 60 W à température réglable est le même outil de base que le fer de forme stylo, avec une différence qui change la façon de travailler : une molette placée sur le dessus du manche permet de doser la chauffe au lieu de subir une température fixe. La panne reste fine et conique, le corps est bleu, la molette jaune, et un repère blanc fixe marque la position choisie.

Ce que le réglage apporte se voit surtout dans les cas difficiles. Une pastille reliée à un plan de masse, un bornier, un fil un peu épais absorbent la chaleur plus vite que la panne ne la fournit : avec un fer non réglé, la seule marge de manoeuvre est le temps de contact, et le temps de contact abîme la carte. Avec cette molette, on monte la chauffe pour ces jointures-là, puis on la redescend pour les composants délicats. Le reste du travail se fait exactement comme avec n’importe quel fer à main.

Caractéristiques techniques

Ce que la molette change vraiment

Trois choses se comprennent tout de suite, et évitent les mauvaises surprises des premières séances.

• La molette est une position, pas un thermomètre. Le repère blanc indique où la molette est placée, jamais la température réelle de la panne à cet instant. Rien ne garantit non plus que la même position donne la même chaleur d’un fer à l’autre : la graduation sert à retrouver un réglage qui marchait, pas à afficher une mesure.
• Ce n’est pas parce que la molette est haute que la panne est chaude. Le temps de chauffe se compte en minutes, pas en secondes. Un fer qu’on vient de monter au maximum reste froid pendant ce délai, et souder tout de suite ne donne rien.
• La régulation n’efface pas la masse de la pièce. Elle donne de la réserve, elle ne fait pas de miracle : sur une tôle ou un câble de forte section, la panne redescend même au maximum.

Un fer réglable se conduit donc autrement : on choisit une position avant de commencer, et on la change d’un cran quand le travail l’exige, plutôt que de tenir la panne en place en espérant que la soudure prenne.

Un réglage de départ par type de travail

Les valeurs ci-dessous sont des points de départ pour une molette graduée de 200 à 450 °C, pas des consignes au degré près. On part de là, puis on ajuste en regardant ce que donne la soudure.

Le résultat dit si le réglage est bon. Une soudure brillante, lisse et concave autour de la patte : la température convient. Une soudure terne, granuleuse, qui ne s’étale pas : la panne n’est pas assez chaude, ou la jointure n’a pas été chauffée avant d’apporter l’étain. Une pastille qui se décolle, un flux qui fume et noircit : la panne est trop chaude ou le contact a duré trop longtemps.

Le geste qui compte : chauffer la pièce, pas l’étain

C’est la règle qui vaut pour tous les fers, et qu’un fer réglable rend plus facile à tenir.

• La panne se pose sur la jointure, c’est-à-dire en même temps sur la pastille de cuivre et sur la patte du composant, environ une seconde, pour que le métal monte en température.
• L’étain s’apporte sur la jointure chaude, à l’opposé de la panne. Il fond au contact du métal et s’étale tout seul. Un étain qui fond sur la panne sans toucher la pièce ne fait qu’un collage qui lâchera au premier mouvement.
• Une soudure dure une à trois secondes. Si elle ne prend pas dans ce délai, on remonte la molette d’un cran plutôt que de rester appuyé : c’est le geste qui évite les pastilles décollées.
• On retire l’étain d’abord, la panne ensuite, et on ne bouge plus l’assemblage une à deux secondes, le temps que la soudure fige.
• On laisse le fer récupérer entre deux grosses jointures. Après un plan de masse, quelques secondes suffisent pour que la panne remonte, et la soudure suivante se fait dans de bonnes conditions.

Le fil employé en électronique est un fil à âme de flux : le flux est enfermé dans l’étain et nettoie le métal au moment où il fond, ce qui évite d’avoir à décaper la jointure. Le fil à soudure du catalogue est celui qui convient à ce fer. Un fil fin sert pour les pastilles serrées et les pattes de composants, un fil plus épais pour les fils et les grosses jointures.

Ce que ce fer soude, et ce qu’il faut éviter

Il passe sans forcer

• Les composants traversants sur circuit imprimé : résistances, condensateurs, supports de circuit intégré, broches.
• Les barrettes de broches et les connecteurs soudés sur une carte, avec un réglage modéré pour ne pas déformer le plastique du support.
• Les fils souples de section courante, et la reprise d’un fil arraché sur une pastille.
• Les plans de masse et les zones de cuivre étendues, à condition de monter la molette et d’accepter des temps de contact plus longs que sur une pastille isolée.

Il ne les remplace pas

• La brasure sur tôle, sur laiton massif ou sur métal épais, qui demande une puissance et une inertie thermique d’un autre ordre.
• Les gros câbles secteur rigides et les cosses de forte section.
• La soudure à la flamme et les travaux de plomberie.

Un fer à main, même de 60 W, reste un outil de précision : sa force est de chauffer une petite surface vite et proprement, pas d’apporter beaucoup de chaleur à une pièce massive.

La panne : étamer, nettoyer, ne jamais limer

• Étamer avant la première soudure. Un fer neuf ne soude pas : il faut faire fondre de l’étain sur la partie active de la panne et l’y étaler en fine couche brillante, sur un ou deux millimètres à partir de la pointe. Sans cette couche, l’étain n’accroche pas et la chaleur passe mal.
• Ré-étamer avant de ranger le fer. Une panne laissée nue et chaude s’oxyde : la couche d’étain la protège pendant le refroidissement et l’attente.
• Une panne noircie se rattrape en essuyant, puis en faisant fondre de l’étain neuf dessus jusqu’à ce que le métal redevienne brillant.
• Ne jamais limer ni poncer la panne, ne jamais la plonger dans l’eau froide. On enlèverait la couche qui retient l’étain, ou on fendrait le métal par choc thermique.

Points d’attention

• Le fer est livré sans support. Pendant la chauffe et entre deux soudures, la panne doit être posée sur une surface ininflammable, orientée de façon à ne rien toucher : une table, un tissu ou un plastique ne conviennent pas.
• Rien ne coupe le fer à part la prise. Comme il n’a ni interrupteur ni témoin, on le débranche pour chaque pause et en quittant l’établi, jamais on ne le laisse branché par oubli.
• La panne reste brûlante plusieurs minutes après débranchement. On ne la contrôle pas avec les doigts et on ne la range pas avant refroidissement complet.
• Le cordon passe près de la main. Le tenir à distance du fût métallique, qui chauffe aussi, et vérifier son état avant chaque séance.
• Le flux dégage une fumée qu’il ne faut pas respirer de près : travailler dans un endroit aéré, la tête sur le côté de la pièce, pas au-dessus.
• Après avoir touché de l’étain, surtout du fil au plomb, se laver les mains : ni boisson ni nourriture sur l’établi.
• Écarter les produits volatils et les papiers de la zone de travail. Un fer posé quelques secondes au mauvais endroit suffit à marquer un plan de travail.

Questions fréquentes

La molette change-t-elle vraiment la température ?

Elle change la chauffe, oui : c’est tout l’intérêt de ce modèle par rapport à un fer non réglé. Ce qu’elle ne fait pas, c’est afficher une température : la position de la molette est une indication, et la panne met un certain temps à suivre le réglage. On la traite comme une commande de puissance à mémoriser, pas comme un thermomètre.

Peut-on travailler au réglage maximum en permanence ?

Ce n’est pas souhaitable. Au maximum, le flux brûle avant d’avoir agi, les pastilles noircissent et un composant sensible peut être cuit avant que la soudure ait pris. Le maximum sert aux grosses masses et aux soudures difficiles, pour quelques secondes, pas comme réglage d’atelier. Réserver les positions basses aux travaux fins, c’est aussi ce qui prolonge la durée de vie de la panne.

Combien de temps avant de pouvoir souder ?

Compter une à deux minutes après le branchement. Le repère fiable n’est pas la montre mais l’étain : tant que le fil ne fond pas au simple contact de la panne, sans appuyer, le fer n’est pas prêt.

Faut-il un support et une éponge ?

Ils ne sont pas fournis, et ils rendent le travail plus sûr et plus propre : un support métallique à ressort permet de reposer le fer chaud entre deux soudures, et une éponge humide sert à essuyer la panne. Sans support, on ne peut la reposer que sur une surface résistant à la chaleur.

Comment reprendre une soudure ratée sur une grosse pastille ?

En réchauffant la soudure puis en aspirant l’étain fondu avec une pompe à dessouder : on chauffe jusqu’à ce que l’étain soit bien liquide, on applique la buse, on aspire, et on recommence s’il reste des résidus. Tirer sur la patte sans avoir aspiré l’étain arrache la pastille. Sur une grosse jointure, monter un peu la molette avant d’aspirer rend l’opération beaucoup plus simple.

Ce fer convient-il à quelqu’un qui débute ?

Oui, et le réglage est un avantage : il pardonne mieux les hésitations qu’un fer non réglé, parce qu’on peut baisser la chauffe pour les premiers essais sur une carte d’entraînement. Ce qui compte ensuite est une question de geste, pas d’appareil : des soudures courtes, la pièce chauffée avant l’étain, et une panne propre et étamée.

La panne peut-elle être remplacée ?

La photo du produit ne montre qu’une panne montée et aucun accessoire : rien n’indique qu’une panne de rechange soit fournie, ni qu’un démontage soit prévu sur ce modèle. Le bon réflexe est donc d’en prendre soin, puisque c’est elle qui décide de la qualité des soudures et qu’un fer dont la panne est noircie ou piquée ne soude plus correctement.

La variante 40 W, sans réglage

Le catalogue propose aussi un fer à souder 40 W sans molette : même forme de stylo, mais une chauffe fixe, plus simple et sans réglage à mémoriser. Il suffit pour les composants traversants et les travaux d’électronique courante. Le modèle réglable décrit ici prend l’avantage dès que les montages comportent de grandes surfaces de cuivre ou que l’on veut adapter la chaleur au composant que l’on soude.

À combiner avec

Un fer ne travaille jamais seul. La pince coupante PLATO 170 coupe les pattes à ras après soudure et prépare les fils dénudés sans tirer sur les pastilles. Avant de mettre un montage sous tension, le multimètre DT-9205 contrôle la tension d’alimentation et repère un pont d’étain entre deux rails, ce qui évite de détruire une carte qu’on vient de souder. Tout l’outillage d’établi est rangé dans la catégorie outillage et accessoires.
