Un montage ne tient jamais sur une bonne intention : il tient sur des liaisons fiables. Ces fils Dupont de 20 cm sont livrés par lot de 10 et servent à relier une plaque d’essai, une carte Arduino et des modules à broches, sans soudure et sans bricolage. Ils se piquent, se déplacent, se repiquent : un montage se modifie en quelques secondes.
Les dix brins sont de couleurs différentes et se séparent à la main : vous pouvez attribuer une couleur à l’alimentation, une autre à la masse, une autre à chaque signal. C’est le détail qui fait gagner le plus de temps quand on cherche une erreur de câblage.
Trois variantes : quelle terminaison choisir ?
Un fil Dupont se choisit sur la terminaison de ses deux extrémités, pas sur sa longueur. Le principe est simple : le mâle entre dans une femelle. Une broche qui dépasse demande une femelle en face, une broche qui rentre dans une plaque d’essai demande un mâle.

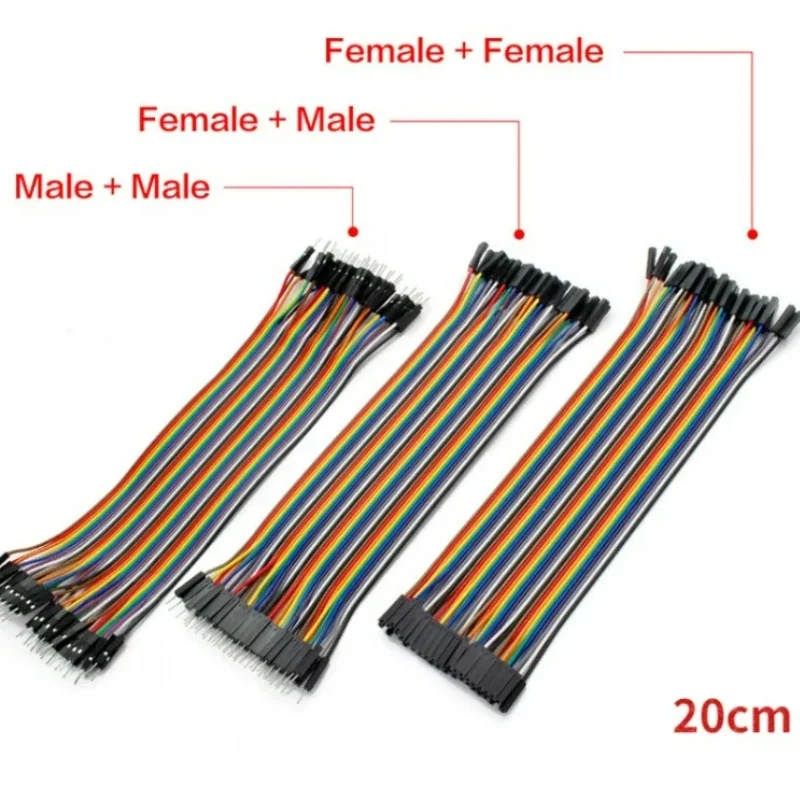

| Mâle-mâle | Les deux extrémités portent une broche métallique. C’est le fil de la plaque d’essai : il relie deux points du même support, ou une broche de la carte à un point de la plaque. |
|---|---|
| Mâle-femelle | Une broche d’un côté, une douille de l’autre. C’est le fil des modules : la douille se clipse sur la broche qui sort d’un capteur ou d’une carte, la broche se pique dans la plaque d’essai. |
| Femelle-femelle | Deux douilles. Sert à relier deux ensembles de broches entre eux : la sortie d’un module vers l’entrée d’un autre, ou deux cartes l’une à l’autre, comme sur un montage Arduino et un écran à connecteur femelle. |
En pratique, ceux qui câblent beaucoup prennent les trois. Si vous devez n’en garder qu’un seul pour un montage à plaque d’essai classique, ce sont les mâle-mâle qui servent le plus souvent, parce que ce sont eux qui vont dans la plaque.
Caractéristiques techniques
| Longueur | 20 cm d’un connecteur à l’autre |
|---|---|
| Quantité | Lot de 10 fils, couleurs distinctes |
| Connecteurs | Dupont, pas de 2,54 mm (0,1 pouce), boîtier plastique une rangée, mâle ou femelle selon la variante |
| Conducteur | Âme multifilaire souple, gaine PVC |
| Section | 26 AWG, la section courante de ce type de fil de liaison |
| Courant conseillé | Moins de 1 A par fil ; au-delà, préférer un fil de section supérieure |
| Usage électrique | Basse tension uniquement : 5 V et 12 V des montages Arduino et robotique. Jamais sur le secteur. |
| Longueur de la broche mâle | Environ 6 mm, ce qui tient dans une plaque d’essai comme dans un connecteur femelle |
| Souplesse | Brins séparables à la main, fil soumis à des milliers de pliages sans rupture |
Ce que contient le lot
- 10 fils de liaison de 20 cm, terminés aux deux extrémités selon la variante choisie.
- 10 couleurs distinctes sur la même nappe, dans la gamme habituelle : rouge, orange, jaune, vert, bleu et les suivantes selon le lot.
- Les brins arrivent côte à côte dans la même nappe, sans aucune colle : tirer doucement un brin vers le bas suffit à le séparer des autres, sur toute sa longueur ou seulement sur une partie.
Rien d’autre n’est fourni : ni plaque d’essai, ni carte, ni module. Ces fils sont la liaison du montage, pas le montage.
À quoi ça sert dans un montage
- Prototypage sur plaque d’essai — relier les broches d’une carte Uno aux composants, sans soudure et sans rien abîmer.
- Modules à broches — un capteur de mouvement PIR, un DHT11 ou une photorésistance se raccordent avec trois ou quatre fils mâle-femelle.
- Distribution d’alimentation — amener le 5 V et la masse de la carte vers les deux lignes de la plaque, d’où partiront tous les autres composants.
- Repérage par couleur — un fil par signal, une couleur par fonction : la recherche de panne devient visuelle.
- Réparation et remplacement — un fil coupé dans un montage existant se remplace sans toucher au reste.
- Banc de test — vérifier un composant avant de le souder définitivement, puis tout défaire et recommencer.
Points d’attention
- Basse tension uniquement. La gaine, la section et les connecteurs de ces fils ne sont prévus ni pour la tension du secteur, ni pour les normes d’isolation qu’elle impose. Pour commander une charge en 230 V, on interpose un module relais et on garde le secteur à l’écran.
- Un fil par connexion, plus deux pour l’alimentation et la masse. Un montage simple, avec un capteur et quelques LED, consomme vite huit à douze liaisons : mieux vaut plusieurs lots que défaire un montage pour en cannibaliser les fils.
- Ne pas raccourcir sans raison. Un fil Dupont garde son intérêt tant qu’il garde ses connecteurs. Si vous devez en dénuder un, gardez au moins 8 à 10 cm de longueur : c’est le minimum pratique sur une plaque d’essai.
- Séparer les brins dans l’axe. Tirer un brin en travers des autres abîme la gaine des voisins ; tirez vers le bas, dans l’axe de la nappe.
Questions fréquentes
Mes fils ne tiennent pas dans la plaque d’essai, que faire ?
C’est presque toujours la broche du fil qui s’est légèrement écartée ou pliée, et non la plaque. Redressez-la avec une pince à bec fin, sans la tordre dans l’autre sens. Si tous vos fils tiennent mal, la plaque a perdu son élasticité : les plaques à contacts fatigués finissent par donner des liaisons intermittentes, et aucune pince n’y remédiera.
Peut-on couper un fil et souder son extrémité ?
Oui. On dénude, on étame l’âme multifilaire, et le fil se soude comme n’importe quel câble souple.
Les fils sont-ils collés entre eux ?
Ils arrivent en nappe, côte à côte dans le même ruban, mais il n’y a aucune colle : il suffit de tirer doucement un brin vers le bas pour le séparer des autres, sur toute sa longueur ou sur une partie seulement. Beaucoup de makers laissent la nappe groupée quand plusieurs fils suivent le même chemin : le montage reste rangé.
Quelle longueur de fil choisir pour un montage ?
20 cm convient à la grande majorité des montages sur plaque d’essai : assez long pour aller d’un coin à l’autre de la plaque, assez court pour ne pas former de spaghettis. Au-delà de 30 à 40 cm, un fil souple se prend dans les autres et devient un nid ; pour de longues distances, mieux vaut un fil de section plus forte et de longueur juste.
Comment repérer une erreur de câblage plus vite ?
Attribuez une couleur par fonction et gardez cette convention d’un montage à l’autre : une couleur pour l’alimentation, une pour la masse, les autres pour les signaux. Une liaison douteuse se repère alors à l’œil, sans suivre chaque fil à la main.
Le lot de 10 suffit-il pour un montage ?
Comptez un fil par connexion, plus deux pour l’alimentation et la masse. Un montage simple — un capteur, quelques LED — consomme vite huit à douze liaisons. Un lot de 10 permet de démarrer ; pour un projet qui grandit, mieux vaut plusieurs lots que de défaire un montage pour en cannibaliser les fils.
À combiner avec
Si vous partez de zéro, le KIT Starter contient déjà la carte Uno R3, la plaque d’essai, les fils et des résistances de 220 Ω : c’est la base la plus économique. Pour une plaque de plus grande surface, prenez la plaque d’essai 830 points ; pour un montage compact, la plaque d’essai 400 points suffit. Et si vous câblez beaucoup de modules à broches, complétez le lot avec les fils mâle-femelle et les fils femelle-femelle : vous aurez alors toutes les combinaisons de terminaisons, et plus aucune liaison ne vous arrêtera.
