BOITIER POUR MEGA

Un montage qui fonctionne sur la plaque d’essai finit tôt ou tard par être posé quelque part — sur un meuble, dans une maquette, dans une armoire électrique. À ce moment-là, la carte se retrouve exposée : une poussière conductrice, une chute d’outil, un fil qui tire sur le port USB, et la Arduino Mega 2560 est bonne à remplacer.

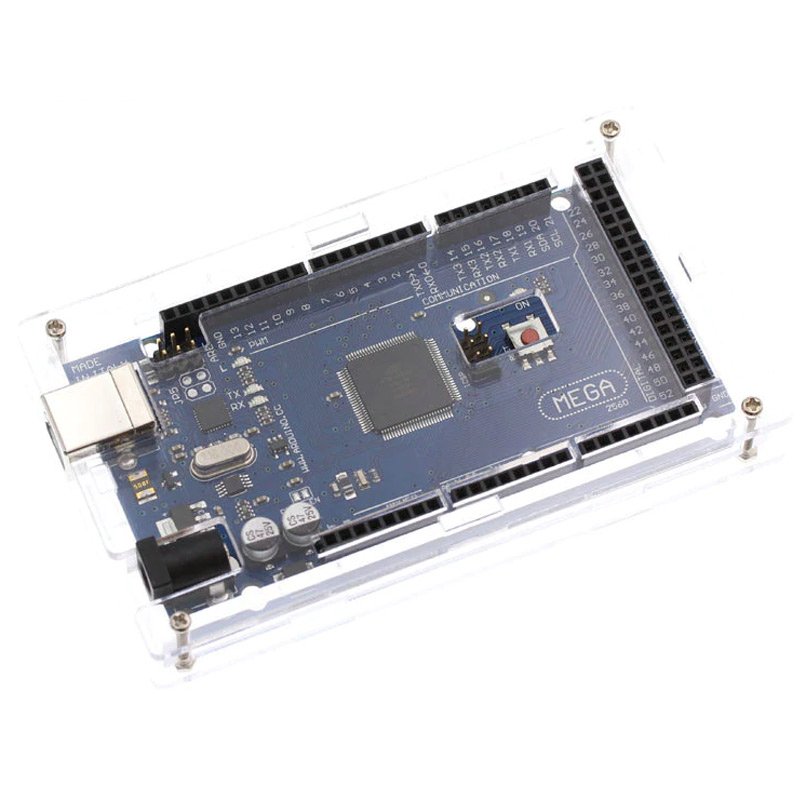

Ce boîtier pour Arduino Mega est l’emballage le plus simple qui règle ce problème : des plaques d’acrylique transparent découpées au format exact de la carte, une visserie, et rien d’autre. Les broches, le port USB, la prise d’alimentation et le bouton de réinitialisation restent accessibles — la carte est protégée sans être enfermée.

Ce que le boîtier change au quotidien

• Protection mécanique — la carte ne prend plus les chocs et ne ramasse plus la poussière du plan de travail.

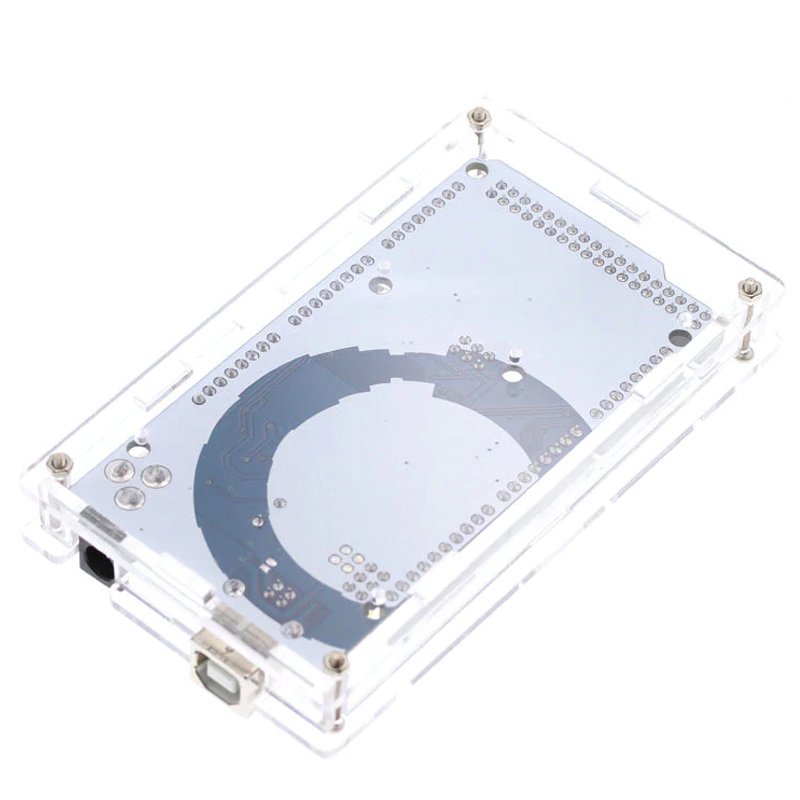

• Les soudures du dessous sont à l’abri — posées sur une table, elles se plient au premier déplacement. Les entretoises de montage gardent quelques millimètres entre la face soudée et le fond du boîtier.
• Les broches restent libres — les ouvertures latérales courent le long des deux rangées de connecteurs : on vient clipser un fil mâle-femelle sans ouvrir quoi que ce soit.
• Port USB et prise jack accessibles — la découpe du côté court laisse passer le câble USB type B et le jack d’alimentation.
• Bouton de réinitialisation dégagé — la découpe correspondante évite d’avoir à démonter le couvercle pour redémarrer la carte.
• Installation fixe — le boîtier se visse ou se colle sur une maquette, un panneau ou un coffret. La carte arrête de bouger quand on manipule les fils.

Caractéristiques techniques

L’assemblage, dans le bon ordre

Ces boîtiers se montent en cinq minutes quand on suit l’ordre, et en trois quarts d’heure quand on commence par visser les quatre coins. La carte doit être fixée avant les panneaux latéraux, sinon les vis du fond deviennent inaccessibles.

1. Retirer les films de protection. Les plaques sont livrées protégées par un film plastique : s’il est encore en place, décollez-le avant tout, sinon il se retrouve coincé entre deux panneaux.
2. Repérer les découpes. Posez les six plaques sur la table et reconnaissez celle qui porte la découpe du port USB et de la prise jack : c’est un panneau latéral, il vient sur le côté court de la carte, du côté des connecteurs d’alimentation.
3. Poser la carte sur le fond. Orientez-la de façon à faire coïncider les quatre trous de fixation des coins avec ceux de la plaque. Les entretoises se placent entre la carte et le fond : elles la surélèvent de quelques millimètres et protègent les soudures du dessous.
4. Visser la carte. Les quatre vis courtes traversent la carte et les entretoises. Serrez sans forcer — l’acrylique se fend au serrage excessif.
5. Glisser les panneaux latéraux. Le panneau percé du port USB vient en premier, du côté des connecteurs. Vérifiez que le câble USB et la prise jack passeront bien dans la découpe avant de continuer : c’est le seul réglage qui compte.
6. Fermer le couvercle avec les quatre vis longues et leurs écrous. Contrôlez ensuite à la main qu’aucun panneau ne bouge.

Si les découpes tombent de travers, c’est presque toujours l’une de ces deux causes : la carte est une copie dont le port USB est décalé de quelques dixièmes de millimètre par rapport à l’originale, ou le panneau latéral a été monté du mauvais côté. Dans le premier cas, un cutter suffit à reprendre proprement le bord de la découpe — on retire de la matière sur un millimètre, jamais plus.

Mini-projet : un compteur de pressions dans son boîtier

Ce montage vérifie que le boîtier est bien assemblé et que la carte fonctionne toujours après montage : un bouton poussoir compte les appuis, une LED s’allume à chaque pression, un buzzer confirme le clic et le total s’affiche sur le moniteur série. C’est le genre de petit test qu’on garde sous la main pour valider une carte avant de la mettre en service.

Ce qu’il faut

Pourquoi la plaque d’essai reste dehors ? Le boîtier est prévu pour la carte seule : un shield clipsé sur les broches dépasse de la hauteur intérieure et empêcherait de poser le couvercle. Les composants du projet se câblent donc sur la plaque d’essai, à côté, et rejoignent la carte par des fils mâle-femelle dont l’extrémité femelle se clipse directement sur les broches qui dépassent des ouvertures latérales. C’est justement ce que ces ouvertures permettent.

Le câblage

Le programme

À copier dans l’IDE Arduino, puis à téléverser par le câble USB qui sort du boîtier :

/*
 * Compteur de pressions - carte Arduino Mega 2560 en boitier
 * Montage : bouton poussoir sur D2, LED rouge sur D8, buzzer actif sur D9
 * Le total des appuis s'affiche sur le moniteur serie, a 9600 bauds.
 *
 * Composants, brochage et fiche complete : www.marocproduits.com
 */

const byte PIN_BOUTON = 2;   // bouton poussoir, entre D2 et GND
const byte PIN_LED    = 8;   // LED rouge, via une resistance de 220 ohms
const byte PIN_BUZZER = 9;   // buzzer actif

unsigned int appuis = 0;
byte etatPrecedent = HIGH;

void setup() {
  // Resistance de tirage interne : le bouton n'a besoin que de deux fils.
  pinMode(PIN_BOUTON, INPUT_PULLUP);
  pinMode(PIN_LED, OUTPUT);
  pinMode(PIN_BUZZER, OUTPUT);

  Serial.begin(9600);
  Serial.println("Pret. Appuyez sur le bouton.");
}

void loop() {
  byte etat = digitalRead(PIN_BOUTON);

  // Front descendant : un appui compte une seule fois, meme si
  // le doigt reste pose sur le bouton pendant plusieurs secondes.
  if (etat == LOW && etatPrecedent == HIGH) {
    appuis = appuis + 1;

    digitalWrite(PIN_LED, HIGH);
    digitalWrite(PIN_BUZZER, HIGH);
    delay(60);                       // bip court de confirmation
    digitalWrite(PIN_BUZZER, LOW);
    digitalWrite(PIN_LED, LOW);

    Serial.print("Appuis : ");
    Serial.println(appuis);
  }

  etatPrecedent = etat;
  delay(10);                         // anti-rebond logiciel
}

Comment ça marche

• INPUT_PULLUP active la résistance de tirage interne du microcontrôleur : au repos, la broche D2 est ramenée à l’état haut, et elle passe à l’état bas quand le bouton la relie à la masse. Le bouton se câble donc avec deux fils seulement, sans résistance externe — et il vaut mieux relier l’autre patte au GND qu’au 5V, sinon un fil desserré mettrait la broche à la masse puis au 5 V sans protection.
• Le test ne retient que le front, c’est-à-dire l’instant où le bouton est enfoncé : l’état lu est comparé à celui de la boucle précédente, et un appui n’est compté que si la broche vient de passer de l’état haut à l’état bas. Sans ce contrôle, un appui maintenu une seconde compterait des dizaines de fois de suite.
• Le delay(10) en fin de boucle fait office d’anti-rebond : les contacts métalliques rebondissent quelques millisecondes à l’enfoncement, et cette petite pause empêche de compter plusieurs appuis pour un seul clic.
• Le buzzer est un modèle actif : il contient son propre oscillateur, donc un simple digitalWrite le fait sonner. Avec un buzzer passif, il faudrait tone(PIN_BUZZER, 1000, 60) en précisant la fréquence.
• La résistance de 220 Ω en série avec la LED n’est pas facultative : sans elle, la LED reçoit trop de courant et grille.

Variante : fixer le boîtier sur une maquette ou un panneau

Une fois assemblé, le boîtier se comporte comme une pièce mécanique : il se visse sur un support en bois, une plaque de contreplaqué ou le fond d’une armoire. Deux solutions, selon le support :

• Sur un panneau épais (bois, aggloméré) — quatre vis à bois traversant le fond en acrylique. Percez l’acrylique avec un foret à bois, à vitesse lente et sans appuyer : un foret à métal fend la plaque.
• Sur une maquette ou un support mince — des vis M3 avec écrous, qui traversent le support et se bloquent par-dessous.

Le boîtier devient alors le point fixe du montage : c’est lui qui tient la carte, et les fils peuvent être manipulés sans que la carte bouge. Pour un projet posé sur un établi et jamais déplacé, cette étape n’apporte rien — le boîtier protège déjà la carte tel quel.

Questions fréquentes

Le boîtier est-il livré monté ?

Non. Il arrive en plaques séparées avec toute la visserie, à assembler avec un tournevis. Le montage prend une dizaine de minutes et ne demande aucune colle ni aucun outil spécial.

Une carte Arduino Uno rentre-t-elle dans ce boîtier ?

Non. La Uno est plus courte d’environ trois centimètres et ses trous de fixation ne tombent pas au même endroit. C’est un boîtier au format Mega : pour une Uno, il existe un boîtier Uno R3 au même principe.

Puis-je mettre un shield par-dessus ?

Un shield se clipse sur les broches et dépasse de la hauteur intérieure du boîtier : le couvercle ne se poserait plus. Dans ce cas, montez la carte sans le couvercle, ou gardez le shield pour la phase de mise au point et enfermez la carte nue une fois le programme au point. Les ouvertures latérales, elles, restent utilisables dans les deux cas.

Est-ce que la carte chauffe là-dedans ?

Non, pas dans un usage courant. Une carte Mega alimentée par USB ou par un adaptateur dissipe très peu de chaleur, et l’acrylique transparent laisse voir d’un coup d’œil la LED d’alimentation. Il n’y a pas de ventilation à prévoir pour un projet de bureau : la question ne se pose que si vous alimentez en plus des moteurs ou des relais depuis la carte, et dans ce cas c’est le régulateur de la carte qui chauffe, pas le boîtier qui en est la cause.

Conviendra-t-il à une copie de Mega 2560 ?

Oui, dans la très grande majorité des cas. Certaines copies ont le port USB ou la prise jack décalés de quelques dixièmes de millimètre : la découpe gêne alors légèrement, et il suffit de reprendre le bord au cutter. Vérifiez la position des connecteurs avant de serrer les vis définitivement.

À combiner avec

Le boîtier protège la carte, pas les modules. Pour transformer le Mega en poste de travail complet, ajoutez un shield de prototypage Mega à poser sur les broches quand vous câblez, et un jeu de borniers à vis pour shield Mega pour raccorder proprement des fils qui ne sont pas des dupont. Si votre projet comporte beaucoup d’entrées et de sorties, le MEGA Sensor Shield regroupe l’alimentation et les signaux sur des connecteurs dédiés — à retirer ensuite si vous refermez le couvercle.
