La cellule 18650 est l’accumulateur lithium-ion rechargeable le plus répandu au monde : on la trouve dans les ordinateurs portables, les lampes torches, les powerbanks, les vélos électriques et la plupart des robots d’atelier. Elle tient dans la main, se recharge des centaines de fois et délivre une tension nominale de 3,7 V — nettement plus qu’une pile AA.

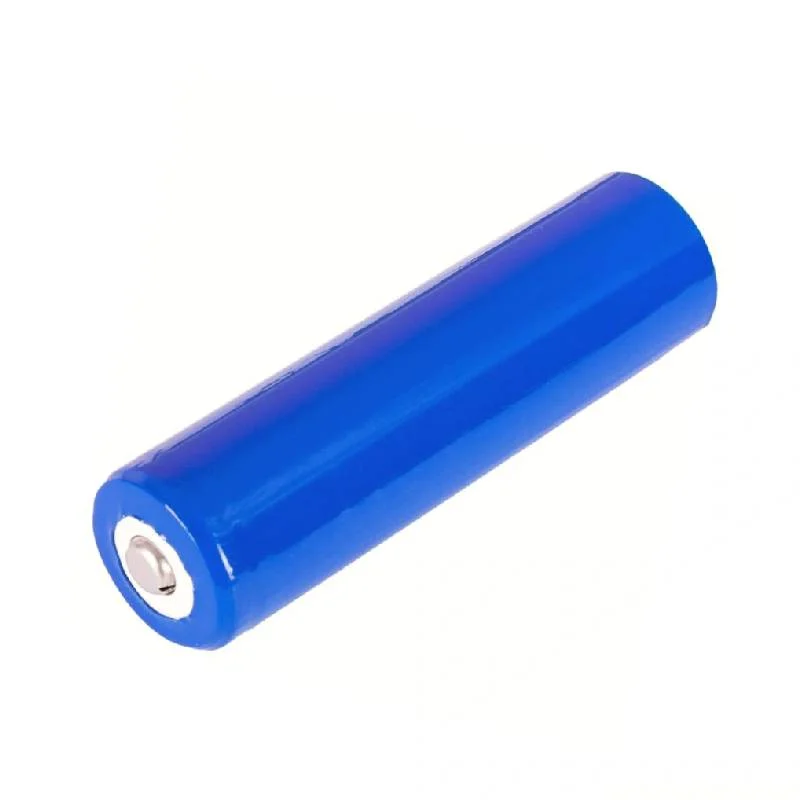

Le format 18650 est un standard mondial : tout support, tout chargeur et tout porte-pile marqué 18650 l’accueille sans adaptation. La cellule que nous livrons est gainée de bleu, sa couleur peut varier selon l’arrivage, et sa borne positive est à téton — la forme qui se clipse dans la majorité des supports et des chargeurs.
Le nom 18650 décrit une taille, pas une capacité
Les cinq chiffres du nom sont des dimensions, et une fois qu’on le sait on ne les oublie plus :
- 18 — le diamètre, en millimètres.
- 65 — la longueur, en millimètres.
- 0 — la forme, cylindrique.
Le même principe s’applique aux piles 14500, qui font 14 mm sur 50 mm — soit exactement la taille d’une pile AA. Une 18650 est donc plus grosse qu’une AA : elle ne rentre pas dans un compartiment à piles AA, et il faut un porte-pile prévu pour elle.
Attention à ne pas confondre le format et la capacité : « 18650 » désigne une taille, jamais une quantité d’énergie. La capacité en milliampères-heures dépend du fabricant et du lot, et elle n’est pas sérigraphiée sur cette cellule — la gaine est unie. Ce qui est certain ici, c’est le format, la tension et le fait qu’il s’agit bien d’une cellule lithium-ion rechargeable.
Caractéristiques techniques
| Format | 18650 — 18 mm de diamètre, 65 mm de longueur, cylindrique |
|---|---|
| Technologie | Lithium-ion rechargeable |
| Tension nominale | 3,7 V |
| Tension en fin de charge | 4,2 V — ne jamais dépasser cette valeur |
| Tension de coupure | Ne pas laisser descendre sous environ 3 V |
| Borne positive | À téton (plot en saillie), compatible avec la plupart des supports et chargeurs |
| Gaine | Thermorétractable bleue, couleur selon arrivage |
| Capacité | Variable selon le lot, non sérigraphiée sur la cellule |
| Matière | Corps métallique sous gaine thermorétractable, bornes en métal |
| Recharge | Des centaines de cycles, avec un chargeur lithium-ion dédié |
Ce qui est fourni, et ce qui ne l’est pas
Chaque exemplaire est une cellule nue, gainée et prête à être clipsée dans un support. Aucun support, aucun boîtier et aucun chargeur ne l’accompagnent : ce sont précisément les trois accessoires qui font fonctionner une 18650, et il faut les prévoir séparément.
Ce qu’il faut pour l’utiliser
| Le logement | Un porte-pile ou un support 18650, qui tient la cellule et amène ses deux bornes sur des cosses ou des fils |
|---|---|
| Le chargeur | Un chargeur lithium-ion dédié, jamais un chargeur de piles NiMH ou alcalines |
| Le raccordement | Un interrupteur si l’appareil n’en a pas, et un régulateur de tension si le montage réclame autre chose que 3,7 V |
Compatibilité
- Dimensions — 18 mm de diamètre : elle glisse dans tout support ou appareil prévu pour du 18650.
- Longueur — 65 mm pour la cellule seule, plus l’épaisseur du téton. Un compartiment serré au millimètre près mérite d’être mesuré avant la commande.
- Bornes — le téton est le pôle positif, le fond plat est la masse. C’est la forme attendue par la majorité des chargeurs et des porte-piles du marché.
- Cellules protégées — les cellules dites protégées embarquent un petit circuit en bout qui les rallonge de quelques millimètres. Cette cellule-ci est une cellule nue à téton : elle convient aux appareils dont le compartiment suit la cote standard.
Comment la recharger sans l’abîmer
Une cellule 18650 ne se recharge jamais dans un chargeur de piles NiMH, ni dans un chargeur de piles alcalines, ni branchée directement sur une alimentation de laboratoire sans limite de tension. Elle demande un chargeur batterie 18650, qui suit une courbe précise : courant constant jusqu’à 4,2 V, puis tension constante jusqu’à extinction du courant.
- Charge complète — la cellule s’arrête à 4,2 V. Pousser plus haut l’abîme définitivement et peut l’enflammer.
- Charge partielle — aucun problème. Une lithium-ion n’a pas de mémoire : elle peut être rechargée à moitié déchargée sans conséquence.
- Décharge profonde — c’est l’ennemi réel. Une cellule laissée à 1 ou 2 V pendant des semaines ne se réveille souvent plus. À 3 V, il est temps de la recharger.
- Stockage long — entreposez-la à environ 3,7 V, au sec, à l’abri de la chaleur, plutôt que chargée à bloc ou vidée.
Les gestes de sécurité
Le lithium-ion n’est dangereux que maltraité, mais les fautes qui le maltraitent sont faciles à commettre :
- Ne jamais court-circuiter les deux bornes. Une cellule nue qui touche des clés ou des pièces dans une poche chauffe très vite. Transportez-la dans un boîtier ou dans un porte-pile fermé.
- Ne jamais inverser la polarité. Repérez le téton : c’est le positif. La masse est le fond plat.
- Ne jamais percer, écraser ni chauffer. Pas de soudure directe à l’étain sur les bornes : la chaleur de la panne abîme les joints internes. On utilise un porte-pile, ou des languettes soudées par points.
- Ne jamais faire confiance à une cellule gonflée ou à une gaine déchirée. Une gaine percée expose un métal nu qui peut toucher autre chose : remplacez la cellule.
Utiliser une 18650 dans un montage
Trois situations couvrent la quasi-totalité des usages d’atelier, et chacune appelle un accessoire différent.
Alimenter un montage en 5 V
Une seule 18650 ne peut pas alimenter un montage qui réclame 5 V : sa tension maximale est de 4,2 V. Avec deux cellules en série, on obtient environ 7,4 V, et un abaisseur de tension ramène proprement cette réserve à 5 V stables pour la carte et les moteurs. Deux précautions comptent : le convertisseur abaisse la tension, il ne l’augmente pas — il doit donc être alimenté par les deux cellules en série et non par une seule ; et le réglage se fait avant de brancher la carte, car un module neuf sort souvent bien plus que la tension attendue, assez pour griller un microcontrôleur.
Vérifier l’état de la cellule
Trois repères suffisent à juger sans aucun appareil de mesure : une 18650 pleine affiche environ 4,2 V, une cellule à moitié déchargée tourne autour de 3,6 V, et en dessous de 3,3 V il est temps de la recharger. La mesure se fait à vide : pendant la charge, on lit la tension du chargeur et non celle de la cellule.
Surveiller la décharge d’un appareil
Un appareil qui s’arrête sans prévenir vide souvent la cellule plus bas qu’il ne faudrait. Un testeur et alarme batterie Lipo surveille la tension et sonne au seuil choisi, monté sur le pack. Un multimètre DT-9205 posé sur les bornes de la cellule donne le verdict en une seconde.
Questions fréquentes
Quelle est la capacité de cette cellule, en mAh ?
Elle varie selon le lot, et la cellule ne porte aucune sérigraphie de capacité. C’est la contrepartie d’un format standard : ce qui est garanti, c’est le format, la tension de 3,7 V et le fait qu’il s’agit bien d’une cellule lithium-ion rechargeable. Si vous avez besoin d’une capacité annoncée précisément, dites-le nous avant de commander.
Puis-je la mettre à la place d’une pile AA ?
Non, pour deux raisons. Mécanique d’abord : 18 mm de diamètre contre 14 mm pour une AA, elle ne rentre pas dans un compartiment à piles AA. Électrique ensuite : 3,7 V contre 1,5 V, et deux AA en série font 3 V, pas 3,7 V. Un appareil prévu pour des piles alcalines ne fonctionnera pas correctement avec une 18650, et réciproquement.
Faut-il une cellule dite protégée ?
Les cellules protégées embarquent un petit circuit en bout qui les rallonge de quelques millimètres. Le téton dont est équipée cette cellule se clipse dans la plupart des supports et chargeurs du marché. Avant de commander, vérifiez la longueur utile de votre compartiment ou de votre appareil si celui-ci impose une dimension exacte.
Comment savoir si la cellule est encore bonne ?
Trois signes : elle ne tient plus la charge plus d’une journée, sa tension remonte très vite au chargeur, ou elle chauffe anormalement pendant l’utilisation. Un multimètre sur les bornes après une nuit de repos donne le verdict : en dessous de 3 V, la cellule est en fin de vie. Une cellule qui se recharge mais ne tient plus rien a simplement atteint son nombre de cycles.
Peut-on la laisser dans un appareil qui ne sert pas ?
C’est possible sur quelques semaines, à condition que l’appareil ne consomme pas en veille. Pour un stockage de plusieurs mois, retirez la cellule et rangez-la à environ 3,7 V : ni totalement chargée, ni vide, à l’abri de la chaleur et de la lumière directe. Une lithium-ion stockée vide se décharge lentement jusqu’à un point où elle ne se réveille plus.
À combiner avec
Pour rendre la cellule utilisable, partez du chargeur batterie 18650 et d’un support 2 batteries 18650. La version avec interrupteur et connecteur ajoute un vrai bouton marche-arrêt, complété au besoin par un interrupteur 2 positions. Pour alimenter une carte en 5 V, il faut un convertisseur DC-DC ajustable LM2596 alimenté par les deux cellules en série. Si vous préférez recevoir piles et chargeur d’un seul coup, le chargeur avec 2 batteries 18650 couvre le besoin.
