Ce boîtier est une coque en plastique moulé qui enferme une carte Raspberry Pi 4 Model B. Elle se compose de deux pièces — un fond et un couvercle — qui s’emboîtent par clipsage, sans vis ni outil, et dont les découpes correspondent aux connecteurs de la carte : alimentation USB-C, deux micro-HDMI, jack audio 3,5 mm et fente microSD d’un côté, deux USB 3.0, deux USB 2.0 et Ethernet RJ45 de l’autre.
Son intérêt est de donner au montage une forme stable, posable et rangeable, tout en gardant la carte accessible : la microSD se retire sans ouvrir le boîtier, et les prises se branchent exactement comme sur la carte nue. C’est ce qui distingue un montage installé chez soi ou dans un rack d’une carte posée sur un coin de bureau, exposée aux chocs, à la poussière et aux contacts accidentels avec des pièces métalliques ou des outils.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Compatibilité | Raspberry Pi 4 Model B, toutes capacités mémoire (1, 2, 4 et 8 Go) |
| Gabarit de la carte logée | 85 x 56 mm |
| Matière | Plastique moulé (ABS) ; version translucide en plastique transparent |
| Construction | Deux pièces — fond et couvercle — qui se clipsent, sans vis ni outil |
| Découpes de ports | Alimentation USB-C, 2 micro-HDMI, jack 3,5 mm, fente microSD, 2 USB 3.0, 2 USB 2.0, Ethernet RJ45 |
| Aération | Couvercle de certaines versions percé d’une grille circulaire au centre ; les autres modèles sont fermés |
| Couleur | Selon le stock disponible : noir opaque, translucide ou bicolore blanc et rouge |
| Dimensions hors tout | Environ 97 x 70 mm au sol, une trentaine de millimètres de haut selon la version |
| Contenu | Le boîtier complet, fond et couvercle. La carte Raspberry Pi, l’alimentation et la carte microSD ne sont pas fournies |
À quoi sert un boîtier
- Protéger la carte — plus de carte nue posée sur le bureau : les chocs, les poussières, les éclaboussures et les courts-circuits par contact avec un objet métallique n’atteignent plus le circuit imprimé.
- Stabiliser le montage — une coque qui reste en place quand un câble USB ou Ethernet est tiré, au lieu d’une carte qui glisse et arrache la prise avec elle.
- Organiser le câblage — chaque prise sort par sa propre découpe, et les cordons se rangent autour du boîtier sans former de boucle sur la carte.
- Dissiper la chaleur — la coque écarte la carte du support et, sur les versions percées, laisse la place à un ventilateur au-dessus du processeur.
- Intégrer la carte à un ensemble — un boîtier discret se visse sous une étagère, se pose dans un meuble ou se range à côté du routeur, là où une carte nue ne tiendrait pas.
Monter la carte dans le boîtier
- Préparer la carte avant de fermer. Écrire la carte microSD, puis l’enficher dans son logement : sur la Pi 4, la fente est sur la tranche, sous le connecteur d’alimentation, et elle reste accessible une fois le boîtier fermé.
- Repérer le bon sens. Poser la carte dans le fond, connecteurs alignés avec les découpes : l’alimentation USB-C, les deux micro-HDMI et le jack d’un côté, les ports USB et l’Ethernet de l’autre. Une carte présentée à l’envers ne descend pas jusqu’aux plots de fixation — c’est le signe qu’il faut la retourner, jamais une raison d’appuyer.
- Poser la carte sur ses plots. Les quatre trous de fixation tombent en face des ergots du fond. Appuyer sur les bords du circuit imprimé, près des trous, et non au milieu de la carte.
- Clipser le couvercle. Le présenter au-dessus, découpes alignées, puis appuyer sur le pourtour jusqu’à ce que les deux coques se rejoignent sans jour. Le clipsage se fait sans outil ; s’il résiste, une découpe est mal alignée.
- Contrôler les accès. Brancher une fois chaque câble — alimentation, HDMI, USB, Ethernet — et vérifier que les prises s’enfoncent à fond dans les découpes, sans forcer sur le circuit imprimé.
- Ouvrir sans faire levier. Pour rouvrir, écarter légèrement les parois du couvercle au niveau d’un angle et le dégager. Un tournevis glissé dans une découpe marque le plastique et abîme la prise du port.
Les versions expédiées

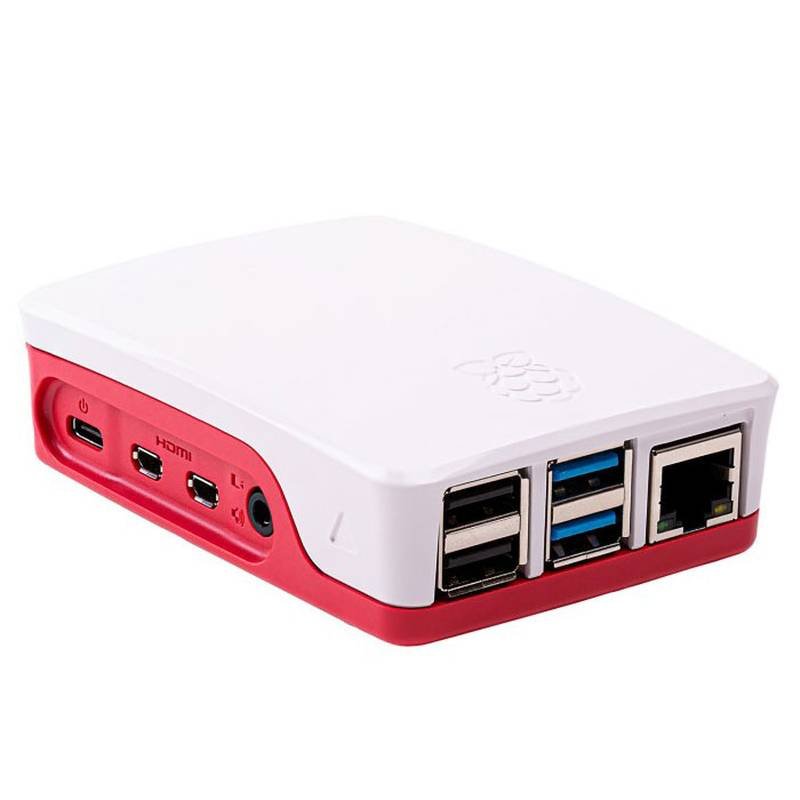

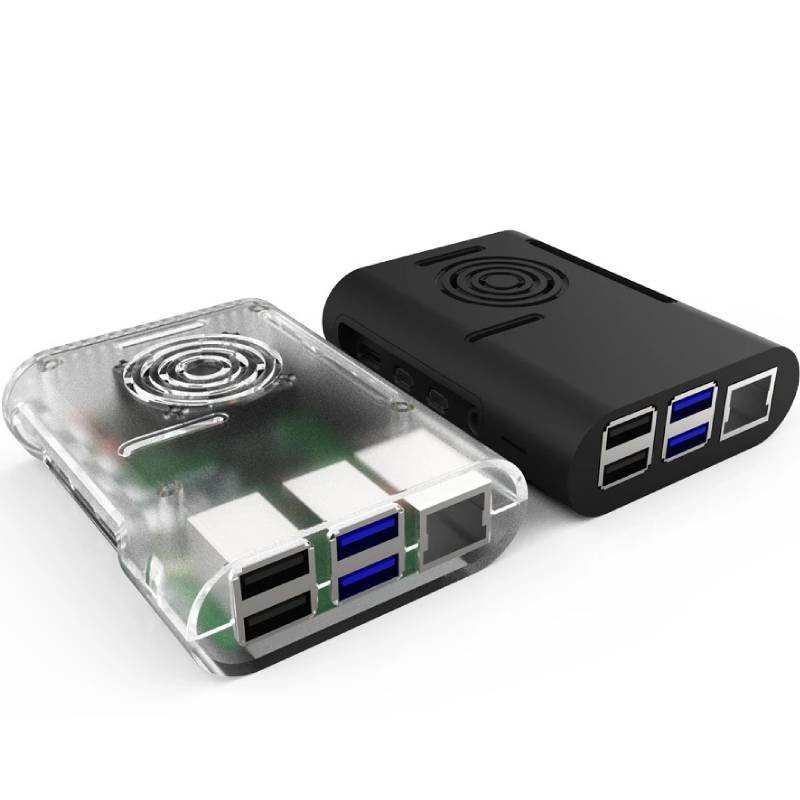

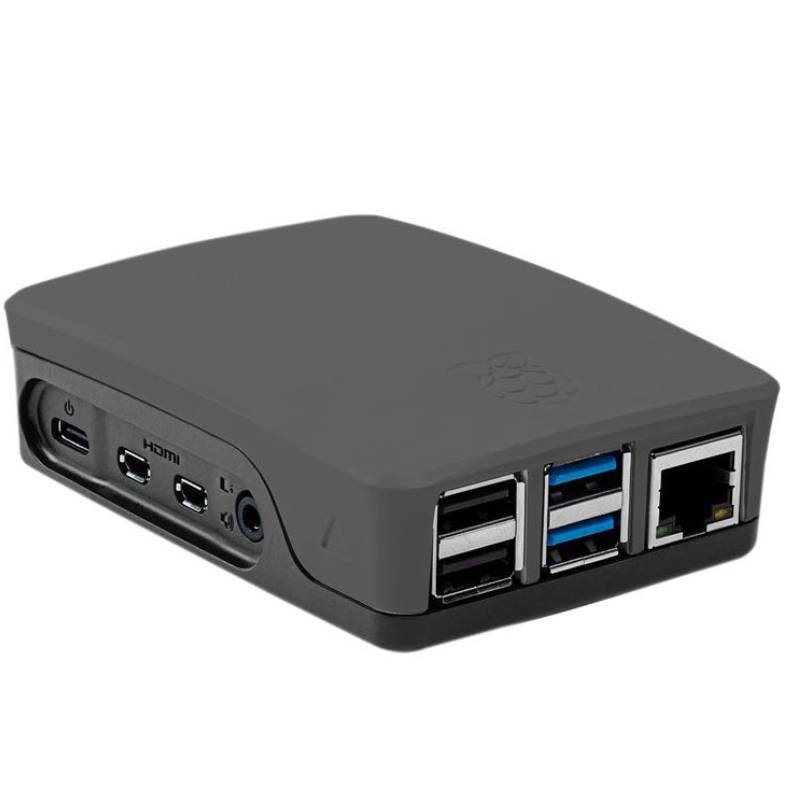

Plusieurs coques répondent au même usage et sont envoyées selon la disponibilité du stock : coque noire opaque, coque translucide qui laisse voir la carte et ses voyants, ou coque bicolore blanc et rouge de la version officielle. Certaines portent une grille circulaire sur le couvercle, à l’aplomb du processeur ; d’autres sont entièrement fermées. Les découpes de ports sont identiques d’une version à l’autre, et seule la finition change : les photos de cette fiche montrent ces différentes versions.
La version reçue ne peut donc pas être choisie depuis cette page. Un boîtier translucide se prête bien à un montage que l’on veut surveiller — on voit la LED d’activité et l’état des connecteurs sans ouvrir — tandis qu’une coque opaque protège mieux de la lumière et se salit moins visiblement.
Points d’attention
- Prévu pour la Pi 4 Model B. Les découpes micro-HDMI et USB-C ne correspondent ni à la Raspberry Pi 3, qui a un HDMI pleine taille et un micro-USB, ni aux modèles plus anciens : la coque ne se monte pas sur une autre carte que la Pi 4.
- Refroidissement passif sur les versions fermées. Une Pi 4 en charge soutenue chauffe ; sous une coque non percée, prévoir de l’air autour du boîtier ou un ventilateur posé sur le couvercle. Les versions percées laissent la place à ce ventilateur.
- La coque n’est pas étanche. Les découpes de ports et la grille laissent entrer poussière et humidité : ne pas l’installer dehors, ni dans un local humide.
- Ne pas serrer la carte sur les plots avec excès. Le circuit imprimé est maintenu par les ergots et le couvercle ; forcer sur le centre de la carte la fait plier.
- Le boîtier ne contient aucune électronique. Ni carte, ni alimentation, ni carte microSD, ni ventilateur : il s’agit uniquement de la coque en deux pièces.
À combiner avec
- Raspberry Pi 4 B 4GB Raspberry Pi 4 B 4GB — la capacité qui convient à la plupart des usages : serveur domestique, média center ou poste de développement, avec assez de mémoire pour faire tourner un système complet.
- Raspberry Pi 4 B 2GB Raspberry Pi 4 B 2GB — pour les montages simples et permanents : pilotage, collecte de mesures, petite passerelle réseau.
- Raspberry Pi 4 B 8GB Raspberry Pi 4 B 8GB — la version à privilégier si la carte doit faire tourner plusieurs services en même temps ou de la compilation.
- Ventilateur 5v Ventilateur 5v — un ventilateur axial de 40 x 40 x 10 mm à deux fils, en 5 V : posé sur le couvercle au-dessus du processeur, il évacue l’air chaud et se câble sur l’alimentation 5 V du connecteur GPIO de la carte (masse sur la broche 6).
