10x Male Femelle

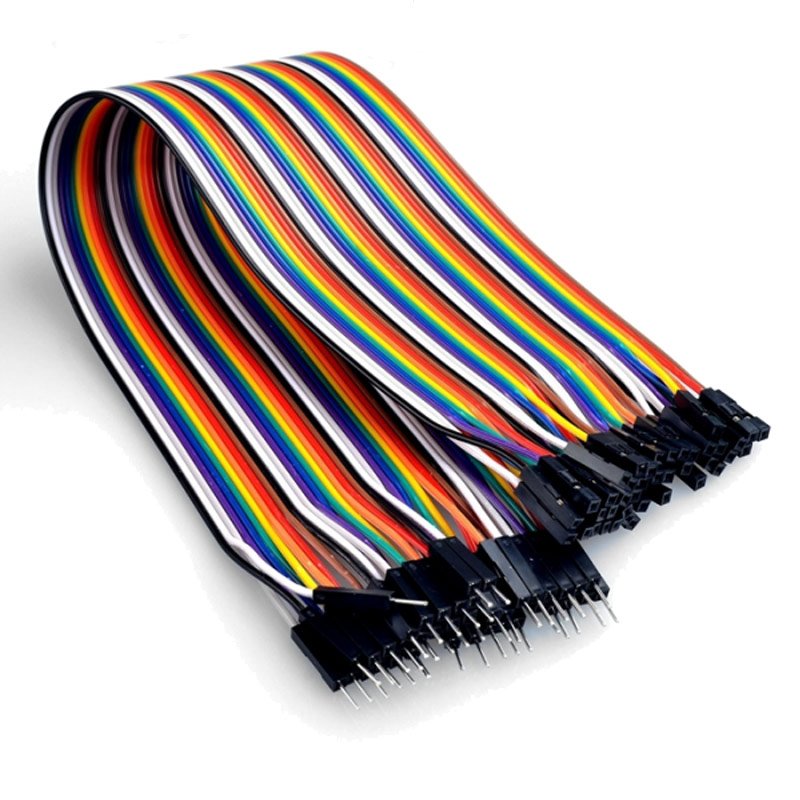

Le fil mâle femelle est un fil de liaison souple de 20 cm qui se termine par une broche d’un côté et une douille de l’autre : la broche s’enfonce dans un connecteur femelle de carte, la douille reçoit la broche mâle d’un module. C’est le fil du montage sans plaque d’essai — celui qui relie un capteur à broches directement aux connecteurs d’une carte Arduino, en trois fils et sans rien souder. Le lot en contient dix, livrés assemblés en nappe multicolore, chacun détachable à la main.

Chaque fil est une tresse de brins de cuivre dans une gaine souple : il se plie, se tord, se replie en boucle serrée et se remet droit, ce qui compte sur un montage que l’on déplace. Les deux extrémités sont serties dans un connecteur plastique noir d’une seule pièce, au pas standard de 2,54 mm : la douille s’emboîte sur toute broche carrée ou ronde de 0,6 à 0,8 mm, et la broche entre dans n’importe quelle barrette femelle de carte ou de module.

Caractéristiques techniques

À quoi sert un fil mâle femelle ?

• Relier un module à broches directement à une carte — la broche du fil entre dans le connecteur femelle de la carte Arduino, la douille reçoit la broche du module. Trois fils pour un capteur, quatre pour un afficheur, aucune plaque d’essai nécessaire.
• Partir d’une barrette de la carte vers une plaque d’essai — quand une partie du montage reste sur la plaque : le bout mâle entre dans la plaque, le bout femelle accueille la broche d’un module posé à côté.
• Déporter un capteur hors du montage — la tresse souple se faufile dans un boîtier ou passe sous un capot là où une barrette rigide ne passerait pas.
• Éviter une soudure sur un module neuf — on teste un module cinq minutes, sans fer à souder, et on le remet dans sa boîte intact.
• Se dépanner sur un montage existant — un fil de liaison se remplace en dix secondes, et le lot en contient neuf autres.

La contrepartie est mécanique : une douille emboîtée se retire, et un montage secoué finit par en perdre une. Sur un montage définitif, mieux vaut une barrette soudée ou un bornier à vis ; le fil de liaison est l’outil du prototypage et du test.

Mâle femelle, femelle femelle, mâle mâle : le choix se fait sur les extrémités

C’est le seul critère qui compte, et il se décide avant de commander. Un fil mâle porte une broche qui s’enfonce, un fil femelle porte une douille qui reçoit. Il faut donc regarder ce que chaque côté du montage propose :

Le point à retenir : une douille ne tient pas dans une plaque d’essai, et une broche ne s’accroche pas sur une autre broche. Le fil mâle femelle est le seul qui passe indifféremment de l’un à l’autre, ce qui explique qu’on le prenne souvent en premier. Si le montage comporte une plaque d’essai 830 à une extrémité et un module à broches à l’autre, il faut exactement ce lot.

Mini-projet : un détecteur de mouvement branché en trois fils

Le montage qui montre la raison d’être de ces fils. Un capteur de mouvement PIR porte trois broches mâles : alimentation, masse et sortie. La carte Uno porte trois connecteurs femelles à cet endroit. Trois fils mâle femelle suffisent, sans plaque d’essai, sans soudure, sans adaptateur.

Ce qu’il faut

Câblage

Le branchement se fait dans un sens précis, et c’est le seul point qui mérite attention : la broche mâle du fil entre dans la carte, la douille reçoit la broche du module. Les connecteurs d’une carte Arduino sont des barrettes femelles — elles attendent une broche — tandis qu’un module capteur présente des picots mâles, qui attendent une douille. Un fil mâle femelle est donc monté dans ce sens, et jamais dans l’autre.

Deux précautions avant de mettre sous tension. La nappe se sépare en tirant chaque fil à la main, sans outil, et le fil détaché se raccourcit au ras de la nappe suivante : détachez-en plus que nécessaire. Ensuite, vérifiez que la douille s’enfonce bien à fond sur la broche du module — une douille posée de travers donne un contact intermittent, la panne la plus pénible à trouver, et sur ce capteur elle se manifeste par des détections fantômes.

Le programme

À copier dans l’IDE Arduino, puis à téléverser avec le câble USB :

/*
 * Capteur de mouvement PIR relie directement a un Arduino Uno par trois fils male femelle
 * Cablage : VCC vers 5V, GND vers GND, OUT vers la broche D2
 * La broche du fil entre dans la carte, la douille recoit la broche du module.
 *
 * Composants, brochage et fiche complete : www.marocproduits.com
 */

int BROCHE_PIR = 2;      // sortie OUT du capteur
int BROCHE_LED = 13;     // LED deja presente sur la carte

void setup() {
  pinMode(BROCHE_PIR, INPUT);
  pinMode(BROCHE_LED, OUTPUT);
  Serial.begin(9600);
  Serial.println("Stabilisation du capteur en cours");
  delay(60000);          // 60 secondes de mise en chauffe apres la mise sous tension
  Serial.println("Capteur pret");
}

void loop() {
  int mouvement = digitalRead(BROCHE_PIR);
  if (mouvement == HIGH) {
    digitalWrite(BROCHE_LED, HIGH);
    Serial.println("Mouvement detecte");
  } else {
    digitalWrite(BROCHE_LED, LOW);
  }
  delay(500);            // une lecture toutes les demi-secondes suffit
}

Le programme lit la sortie du capteur toutes les demi-secondes, allume la LED de la carte quand elle passe au niveau haut et écrit une ligne dans le moniteur série. Deux réglages méritent un mot. D’abord la mise en chauffe : ce capteur a besoin d’une trentaine de secondes pour se stabiliser après la mise sous tension, et pendant ce temps sa sortie peut osciller toute seule — la pause de soixante secondes dans setup évite de confondre ce démarrage avec une vraie détection. Ensuite les deux potentiomètres du module : l’un règle la sensibilité, l’autre la durée pendant laquelle la sortie reste haute après une détection. Les laisser au milieu pour un premier essai, puis ajuster sur place.

Ce que vous devez observer

• La LED de la carte s’allume quand on passe la main devant le capteur — le montage fonctionne, les trois fils font tout le travail.
• Le moniteur série affiche « Mouvement detecte » à chaque passage — la sortie du capteur arrive bien sur D2 et le programme la lit.
• Rien ne se passe, même après la minute de chauffe — vérifiez l’alimentation au multimètre directement sur les broches du capteur, pas sur celles de la carte : un fil à douille mal enfoncée est la cause la plus fréquente.
• La détection se déclenche sans raison — la sensibilité est trop haute, ou la douille de OUT est desserrée. Tournez le potentiomètre de sensibilité d’un quart de tour, puis retestez.
• La sortie reste haute une minute après chaque passage — c’est le second potentiomètre, celui de la durée. Réduisez-le : sur un montage qui compte les passages, une durée longue fusionne deux détections en une seule.
• Le moniteur série reste vide — le débit n’est pas le même des deux côtés. Le programme ouvre le port à 9600 bauds : ce même chiffre doit être choisi dans le moniteur.

Un fil suffit aussi pour la température ou un servo

Le même lot rend le même service avec n’importe quel module à broches. Un capteur de température et d’humidité DHT11 se branche en trois fils, avec une résistance de tirage entre l’alimentation et la ligne de données sur les versions sans petite carte. Sur un shield de prototypage empilé sur la carte, tous les connecteurs sont déjà sortis et chaque capteur se raccorde d’un seul fil mâle femelle. Et sur un montage qui grandit, ce lot sert de transition : les fils mâle femelle amènent le signal des barrettes de la carte vers une plaque d’essai, où les fils mâle mâle prennent le relais.

Longueur, section et usure : ce qu’il faut savoir

• 20 cm couvrent la plupart des montages posés à plat — entre un module et une carte côte à côte. Pour éloigner réellement un capteur, mieux vaut un câble plus long : une liaison qui pend tire sur sa douille.
• La section est celle d’un fil de signalisation — suffisante pour l’alimentation d’un capteur, d’un afficheur ou d’une carte de petite taille, pas pour un moteur, un ruban de LED de forte puissance ni un chauffage. Sur ces montages, la chute de tension dans un fil fin se voit et le fil chauffe.
• Le fil multibrins se coupe à la pince, mais une extrémité coupée ne se rebranche plus : on perd le fil. Détachez, ne raccourcissez pas.
• Une douille déboîtée en tirant sur le fil se dessertit — tirez toujours sur le connecteur plastique, jamais sur la gaine.

Questions fréquentes

Dans quel sens se monte un fil mâle femelle ?

La broche mâle entre dans la partie femelle du montage, la douille reçoit une broche mâle. Concrètement : le bout mâle va du côté qui offre des connecteurs femelles — une carte Arduino, une barrette soudée — et le bout femelle du côté qui présente des picots mâles — un module capteur, un shield. Si vous devez inverser, il faut un autre modèle de fil.

Ces fils fonctionnent-ils sur une plaque d’essai ?

Le bout mâle, oui : il s’enfonce dans un trou de la plaque comme un fil mâle mâle. Le bout femelle, non — une douille ne s’accroche pas dans les contacts à ressort d’une plaque. C’est justement ce qui fait l’intérêt du lot : une extrémité dans la plaque, l’autre sur un module à broches, sans barrette intermédiaire.

Peut-on les brancher sur une barrette de broches soudée ?

Oui, c’est leur usage habituel. Une barrette femelle soudée présente des douilles où la broche du fil entre correctement. Évitez les douilles de qualité médiocre ou détendues, sur lesquelles la broche du fil tient mal : un fil qui tombe tout seul signale une barrette à changer, pas un fil défectueux.

Un seul fil est perdu, où en trouver un autre de la même couleur ?

Le lot contient dix fils et la suite des couleurs se répète : le fil suivant de la nappe reprend la même couleur. Si le repérage vous importe, gardez le fil unicolore de bord pour la masse sur tout le montage — c’est la convention qui évite les inversions quand le montage grandit.

Combien de fils peuvent rester branchés en permanence ?

Autant que nécessaire, mais chaque douille ajoute un contact qui peut se desserrer. Sur un montage que l’on déplace, un point de colle chaude sur les connecteurs, ou un serre-fils, évite de tout débrancher en le soulevant. Pour un montage définitif, passez aux borniers à vis et à des fils coupés à longueur : le contact serré ne bouge plus.

Ces fils conviennent-ils pour un moteur ou un ruban de LED ?

Non. La section est celle d’un fil de signalisation : elle passe sans problème le courant d’un capteur, d’un afficheur ou d’une petite carte, mais elle s’échauffe et fait chuter la tension sur un moteur ou un ruban de forte puissance. Sur ces montages, alimentez directement depuis le bloc d’alimentation avec un fil de section adaptée, et ne gardez ici que le fil de commande.

À combiner avec

Ces dix fils prennent tout leur sens avec une carte Uno R3 et une plaque d’essai 830 : les fils mâle femelle font le lien entre les deux, et couvrent les montages mixtes. Pour relier deux modules à broches entre eux, prenez plutôt les fils femelle femelle ; pour tout ce qui reste dans la plaque, les fils mâle mâle ; et pour une autre longueur ou un lot plus large, les câbles Dupont. Le montage de cet article se poursuit avec le capteur PIR et un capteur DHT11, et sur un montage qui grandit, un shield de prototypage remplace la plaque d’essai : toutes les broches y sont déjà sorties, et chaque capteur se branche d’un seul fil mâle femelle.
