CORDONS 40CM À PINCE

Un cordon de 40 cm terminé par deux pinces crocodiles règle un problème très concret de l’atelier : relier deux points d’un circuit sans rien souder et sans tenir les fils à la main. La pince s’ouvre, se referme sur la borne ou sur la patte du composant, et la liaison tient toute seule. C’est l’accessoire que l’on cherche quand on veut vérifier une pile, alimenter une plaque d’essai depuis un support de piles, ou prendre une mesure au multimètre en gardant les deux mains libres.

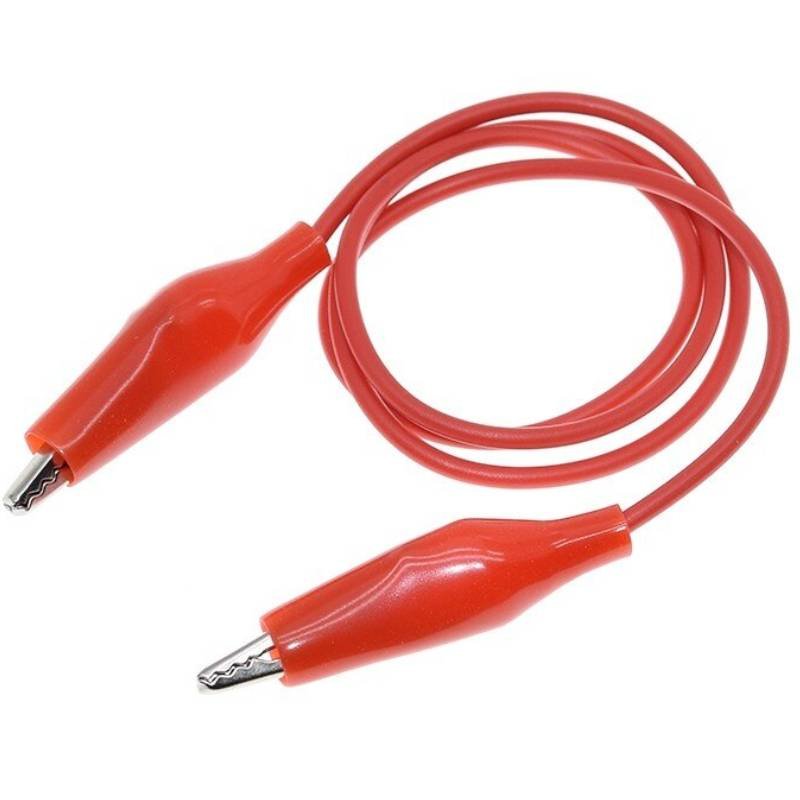

Les deux extrémités portent la même pince : mâchoires métalliques dentées à ressort pour l’accroche, gaine plastique moulée qui isole la partie métallique et sert de poignée. Entre les deux, un fil souple multibrins de 40 cm, isolé sur toute sa longueur, assez long pour atteindre deux points éloignés d’une maquette et assez court pour ne pas se prendre dans le montage. Un cordon relie deux points : pour brancher une alimentation sur une plaque d’essai, il en faut donc deux.

Caractéristiques techniques

Ce qu’une pince crocodile accroche, et ce qu’elle n’accroche pas

La pince est faite pour saisir : une borne de pile plate ou cylindrique, une cosse, une patte de composant traversante, un fil dénudé, une vis de bornier, une broche de barrette au pas de 2,54 mm. Ses mâchoires dentées mordent le métal et la liaison ne bouge plus quand on déplace la maquette.

Elle n’est en revanche pas faite pour les très petits pas : sur un circuit imprimé à composants montés en surface, la mâchoire est plus large que la piste et peut toucher deux points voisins à la fois. Pour ce genre de travail, un fil de prototypage à embout fin est plus sûr. De même, cette finesse convient aux mesures et aux alimentations de maquette, pas à l’alimentation d’un moteur de forte puissance ou d’un démarreur : ces courants réclament un câble dédié, avec une section et des cosses prévues pour cela.

À quoi ça sert dans un montage

• Prendre une mesure les deux mains libres : les pinces tiennent la liaison pendant que l’on règle l’appareil ou que l’on déplace une sonde.
• Alimenter une plaque d’essai sans soudure : du support de piles vers les deux rails d’alimentation.
• Contrôler une pile ou un accumulateur avant de le monter dans un appareil.
• Décharger proprement un condensateur avant intervention, avec une résistance en série.
• Dériver une broche d’un module vers un autre point du montage, le temps d’un essai.
• Relier une sortie de module à une plaque d’essai quand la broche est trop courte pour un fil à embout.
• Transformer des pointes de touche en pinces : une pince posée sur la pointe laisse l’appareil de mesure tranquille sur l’établi.

Points d’attention

• La liaison est temporaire par nature : deux cordons accrochés pince contre pince dépannent pour atteindre un point éloigné, mais une installation qui reste en place demande un fil à la bonne longueur.
• Un cordon non branché flotte électriquement : l’entrée d’un appareil de mesure reliée à rien renvoie du bruit, à ne pas prendre pour une valeur réelle.
• Les mâchoires sont dentées : elles marquent légèrement un fil ou une broche. Sur une patte traversante ou une borne, aucun risque ; sur des pistes serrées, viser une pastille dégagée.
• Vérifier que la tension en jeu reste dans la plage acceptée par l’appareil de mesure auquel le cordon est relié.
• Le coloris reçu n’est pas choisi. Sur un montage polarisé, repérer soi-même la borne positive avec un morceau de gaine thermorétractable ou de ruban.

Questions fréquentes

Quelle couleur vais-je recevoir ?

La couleur dépend du stock du moment et le cordon est expédié au hasard parmi les coloris disponibles. Tous ont exactement la même longueur et les mêmes pinces : seul le coloris change, aucun modèle n’est d’une qualité différente.

Combien de cordons faut-il pour un montage ?

Un cordon relie deux points. Pour brancher une alimentation sur une plaque d’essai, il en faut deux : un pour la masse, un pour la tension. Chaque cordon étant vendu séparément, c’est le nombre à prévoir.

Puis-je relier deux cordons bout à bout ?

Oui, pince contre pince : c’est même un dépannage classique pour atteindre un point éloigné. La liaison reste électriquement correcte tant que les mâchoires mordent bien l’une dans l’autre, mais elle est mécaniquement fragile — pour une liaison permanente, mieux vaut un fil à la bonne longueur.

Le cordon convient-il pour alimenter un moteur ?

Il convient pour un petit moteur de maquette ou un servomoteur, pas pour une charge de forte puissance. Sur un moteur qui démarre sous plusieurs ampères, mieux vaut un câble d’alimentation dédié : la section du fil et les cosses sont prévues pour cela.

Les pinces risquent-elles d’abîmer les composants ?

Les mâchoires sont dentées, elles marquent donc légèrement un fil ou une broche. Sur une patte de composant traversant ou une borne, aucun risque. La pince peut toutefois toucher deux points voisins si on la pose sur une zone serrée d’un circuit imprimé : viser une piste large ou une pastille dégagée.

Peut-on mesurer une tension pendant que le montage fonctionne ?

Oui, c’est même l’intérêt de l’accessoire : les pinces se posent sur les points de mesure et l’on garde les yeux sur l’appareil plutôt que sur ses deux mains. Vérifier seulement que la tension en jeu reste dans la plage supportée par l’appareil de mesure.
