Pompe à Dessouder

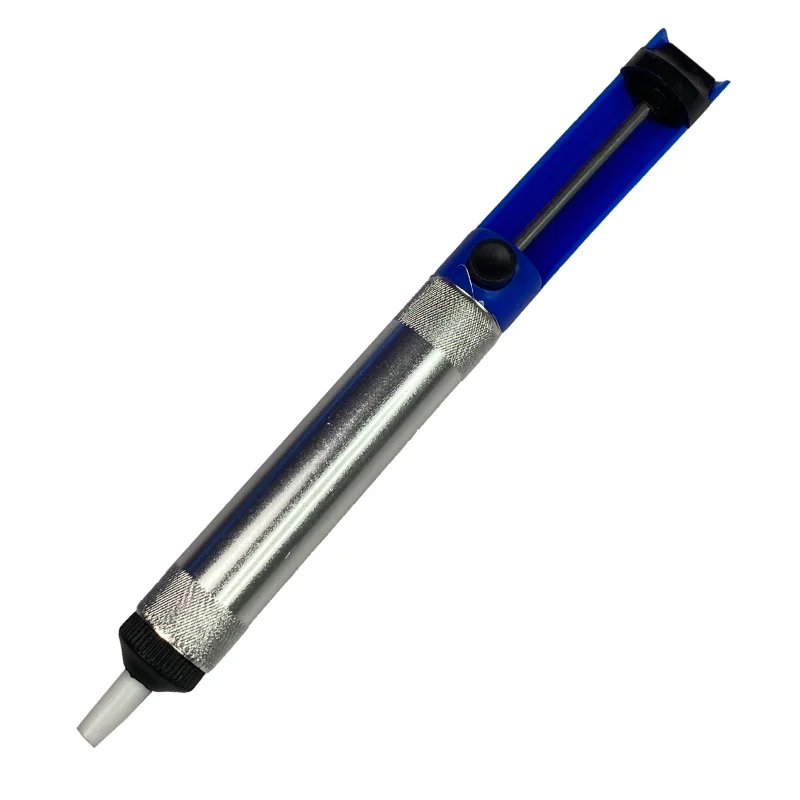

La pompe à dessouder est un outil à main qui aspire l’étain fondu. On l’arme en repoussant le piston par l’arrière jusqu’au déclic, on présente l’embout sur la soudure que le fer vient de ramollir, puis on appuie sur le bouton : le ressort se détend, le piston remonte d’un coup et l’étain liquide part dans le corps de l’outil. C’est l’outil qui permet de retirer un composant d’une carte sans tirer sur la patte ni décoller la pastille de cuivre.

Elle ne remplace pas le fer à souder 40 W et ne travaille jamais seule : le fer apporte la chaleur, la pompe retire la matière. Un dessoudage réussi est donc toujours deux gestes enchaînés — chauffer jusqu’à ce que l’étain soit franchement liquide, puis aspirer immédiatement, avant que la soudure ne fige de nouveau. Ce qui rate le plus souvent, ce n’est pas l’aspiration : c’est une soudure qui n’était pas assez chaude au moment où l’embout s’est posé.

L’outil est mécanique : ni alimentation, ni batterie, ni réglage. Rien à paramétrer, rien qui s’use électriquement, et une réserve de force qui ne dépend que du ressort.

Caractéristiques techniques

Le geste, en quatre temps

1. Armer la pompe. Repousser le piston arrière jusqu’au déclic, sans forcer : le ressort est armé et le bouton est prêt. Une pompe non armée ne fait aucun bruit au déclenchement et n’aspire rien du tout.
2. Chauffer la soudure. Poser la panne du fer sur la soudure à retirer, deux à trois secondes, jusqu’à ce que l’étain soit brillant, bombé et franchement liquide. Une soudure mate qui résiste à la pointe n’est pas prête.
3. Aspirer d’un coup. Retirer le fer, poser l’embout de la pompe au ras du joint et appuyer sur le bouton, d’un seul geste. L’étain passe dans le corps de la pompe et le trou se dégage. Le fer et la pompe peuvent aussi être tenus des deux mains en même temps sur un joint difficile, mais il faut alors relâcher le fer juste avant d’appuyer.
4. Vider avant de recommencer. Ce qui est aspiré reste dans le corps : au bout de quelques joints, la cavité se remplit et la force d’aspiration baisse nettement. Vider par l’avant et réarmer.

Le temps est le facteur qui décide. L’étain refige en une à deux secondes : un embout posé trop tard trouve une soudure solide et n’aspire que l’air autour.

Les quatre cas de figure courants

Une patte isolée dans un trou

C’est le cas le plus simple et celui qui marche le mieux. Chauffer la pastille et la patte en même temps, aspirer, puis vérifier à l’oeil : un trou dégagé laisse voir la paroi métallisée sur toute sa hauteur. S’il reste un voile d’étain entre la patte et le trou, la patte ne sortira pas : réchauffer et aspirer de nouveau plutôt que de tirer.

Un boîtier à plusieurs pattes, comme un circuit intégré sur support

Traiter les pattes une par une, dans l’ordre, en réarmant et en vidant entre chaque. Ne jamais chauffer les quatorze pattes avant de commencer : quand on revient à la première, tout a refigé. L’ordre qui marche est celui d’un balayage régulier : une patte, un coup, on passe à la voisine, et on recommence le tour si une patte résiste. Le composant se retire ensuite à la main, sans levier, sans tournevis.

Une grosse masse de cuivre, ou une patte reliée à un plan

Là, la pompe atteint sa limite, et ce n’est pas un défaut de l’outil : un plan de masse absorbe la chaleur plus vite que la panne ne la fournit, donc l’étain ne se liquéfie que sur quelques dixièmes de millimètre. La parade consiste à rajouter de l’étain neuf sur le joint avant d’aspirer : le fil apporte du flux et de la matière, la zone fond plus franchement, et le volume supplémentaire se laisse aspirer. Un peu de fil à soudure sur le joint vaut mieux que trente secondes de panne en place.

Un pont d’étain ou une soudure ratée

Deux pastilles réunies par un excès d’étain se séparent en une aspiration, si le pont est ramolli en entier. Sur une zone large ou très étalée, la pompe retire le gros de la matière et laisse un voile qu’il faut reprendre à la tresse à dessouder — la tresse est complémentaire de la pompe, elle nettoie ce que la pompe ne peut plus décoller.

Ce qu’elle aspire, et ce qu’elle n’aspire pas

Elle est faite pour

• Les composants traversants : résistances, condensateurs, broches, supports de circuit intégré, connecteurs soudés sur carte.
• Un trou à dégager avant d’y remettre une patte neuve.
• Les gros amas d’étain : une pastille noyée, un pont entre deux pistes, une soudure d’origine trop généreuse.
• Le rattrapage d’une soudure froide ou ratée que l’on veut refaire proprement.

Elle n’est pas faite pour

• Les composants montés en surface (CMS) : sans patte traversante, il n’y a qu’un plot plat, et l’embout n’a rien à envelopper. Ces composants se déposent à l’air chaud, pas à l’aspiration.
• Une soudure au plomb sans plomb, qui fond à une température nettement plus élevée et se refige plus vite entre le moment où le fer se retire et celui où l’embout se pose.
• Nettoyer une carte entière : c’est un outil de retouche ponctuelle, pas de démontage en série.
• Travailler sur un circuit sous tension : aucun outil de soudage ne doit toucher une carte alimentée.

Entretien

• Vider après chaque séance. L’étain refroidi forme un bouchon dans le corps et à l’entrée de l’embout. Un embout partiellement obstrué aspire nettement moins bien, et le symptôme se confond avec un joint mal chauffé.
• Nettoyer l’embout sans l’élargir. Un cure-dent en bois ou un fil d’étain dépassant par l’avant suffit à dégager la lumière. Jamais de pointe métallique, de lime ni de foret : l’aspiration repose sur l’étanchéité de l’embout, et un embout évasé laisse passer l’air au lieu de l’étain.
• Ne pas immerger le corps. Un chiffon propre suffit pour la poussière et les traces de flux. L’eau stagnante dans un corps métallique finit par ressortir en traces d’oxydation sur les cartes.
• Ne pas huiler le ressort. Le lubrifiant attrape la poussière et les résidus de flux, et le mécanisme devient pâteux. Si le piston accroche, le corps est probablement encrassé d’étain : le vider avant de chercher ailleurs.
• Vérifier le joint d’étanchéité quand l’aspiration faiblit d’un coup alors que le corps est vide : c’est la pièce qui s’use en premier sur ce type d’outil.
• Ranger à l’abri de la chaleur, la partie avant ayant servi au contact de la soudure chaude.

Points d’attention

• La patte est brûlante bien après le retrait. Un composant dessoudé tient quelques secondes dans la main avant qu’on ne sente la chaleur : le poser, ne pas le garder serré.
• Débrancher le fer pendant qu’on vide la pompe. Les deux gestes se font souvent dans la précipitation ; un fer posé de travers sur l’établi est la cause la plus fréquente d’un accident de soudure.
• Décharger l’électricité statique avant de toucher une carte, en particulier sur les circuits intégrés et les modules radio. Toucher un objet métallique relié à la terre suffit.
• Aérer la pièce. La fumée vient du flux chauffé par le fer : elle ne doit pas être respirée de près, et on se lave les mains après avoir manipulé de l’étain.
• Travailler sur une surface ininflammable, et éloigner les papiers et les produits volatils de la zone où le fer attend.
• Un composant retiré n’est pas toujours réutilisable. Les boîtiers plastiques et les électrolytiques supportent mal deux passages au fer : si le composant doit resservir, mieux vaut le dessouder par une patte à la fois, sans le chauffer en entier.

Questions fréquentes

Pourquoi l’étain ne monte pas quand j’aspire ?

Trois causes, dans l’ordre de fréquence. La soudure n’était pas assez liquide : la panne doit y rester deux à trois secondes de plus. L’embout est obstrué par un bouchon d’étain refroidi : le dégager par l’avant. L’embout ne touche pas le joint : il doit être posé au ras de la soudure, sans laisser d’air passer à côté — c’est l’étanchéité qui crée la dépression, pas la force du ressort.

Faut-il retirer le fer avant d’aspirer ?

C’est ce qui donne les meilleurs résultats, et c’est aussi la seule façon de tenir une carte sans se brûler : on chauffe, on écarte le fer de quelques millimètres, on aspire aussitôt. Sur un joint vraiment récalcitrant, on peut garder les deux outils en place et n’écarter le fer qu’au moment d’appuyer sur le bouton, mais il faut alors dégager la panne d’un geste sûr pour ne pas toucher l’embout.

Peut-on dessouder un composant monté en surface avec cette pompe ?

Non. Sans trou traversant, il n’y a rien à aspirer : l’embout ne fait que souffler autour du plot et refroidir la zone. Ces composants se déposent avec de l’air chaud, ou se reprennent à la tresse sur les plots accessibles.

Faut-il remettre de l’étain avant d’aspirer ?

Sur un joint facile, non. Sur un joint qui résiste, oui : ajouter de l’étain neuf ramène du flux et de la matière fraîche, ce qui fait fondre l’ensemble plus franchement. C’est le geste qui transforme un joint de plan de masse impossible en un joint ordinaire.

La pompe peut-elle remplacer la tresse à dessouder ?

Non, les deux outils ne font pas le même travail. La pompe enlève un volume d’étain d’un coup — un trou traversant, un amas, un pont épais. La tresse absorbe une fine couche résiduelle le long d’une piste ou d’un plot. Dans une réparation, on aspire d’abord le gros à la pompe, puis on finit à la tresse.

Combien de fois peut-on réarmer sans vider ?

Cela dépend du volume récupéré, mais le repère est net : dès que l’aspiration faiblit, le corps est plein. Sur des joints normaux, une vidange tous les cinq à dix joints est une bonne habitude ; sur un plan de masse où l’on aspire de gros amas, on vide après chaque prise.

Y a-t-il un réglage à faire ?

Aucun. La force vient du ressort et elle est constante. Si l’aspiration faiblit, ce n’est jamais un réglage : c’est un embout obstrué, un corps plein ou un joint d’étanchéité usé.

Quel fer mettre en face

Une pompe ne fait rien sans chaleur, et c’est le fer qui décide si le joint se dégage en deux secondes ou en deux minutes. Sur l’électronique courante et les cartes simples, un fer d’entrée de gamme suffit. Si les dessoudages portent sur des cartes à plan de cuivre, sur des connecteurs de forte section ou sur du montage sans plomb, mieux vaut un fer qui tient sa température sous la main : le fer à souder 60 W à température réglable monte la puissance et permet de choisir une température selon le composant, ce qui laisse à la pompe le temps d’aspirer avant que tout refige.

À combiner avec

Après un dessoudage, la patte coupée à ras se replie sans effort : la pince coupante PLATO 170 la sectionne au plus près de la soudure, et sert aussi à préparer les fils qu’on remet en place. Et avant de remettre la carte sous tension, le multimètre DT-9205 Plus est l’appareil à sortir : un contrôle de continuité sur les rails d’alimentation repère en quelques secondes un pont d’étain laissé par le dessoudage, qu’aucun oeil ne verrait entre deux pistes.
