Support de piles 4xAA 6V

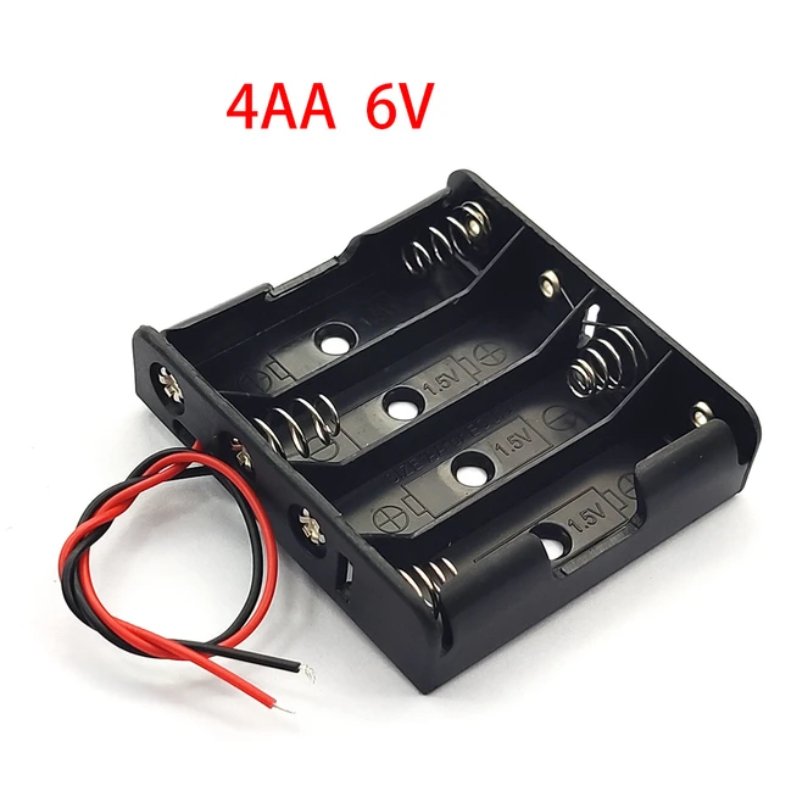

Le support de piles 4 x AA 6 V est un porte-pile ouvert qui reçoit quatre piles cylindriques AA et les relie en série : les quatre 1,5 V s’additionnent et le support délivre 6 V sur deux fils déjà soudés, un rouge et un noir, dont les extrémités sont dénudées. C’est la réserve d’énergie la plus simple qui existe pour un montage mobile : pas de prise, pas de transformateur, juste un bloc de piles que l’on visse sur une maquette et que l’on rebranche.

Le boîtier n’a ni couvercle ni interrupteur. Les piles sont maintenues par les ressorts de contact, se changent une par une, à la main, et le montage reste visible. Chaque logement porte son repère de polarité moulé dans le plastique — un ressort métallique du côté négatif, un contact plat du côté positif — et des trous de fixation permettent de visser le support sur un châssis, une planche de maquette ou dans un boîtier.

Ce support ne se programme pas : c’est une pièce d’alimentation et de maintien. Ce qui compte pour bien l’acheter tient donc en quelques points — le format de piles qu’il accepte, la tension qu’il délivre selon le type de pile, ce qui est fourni avec, et les précautions d’usage d’un pack qui sort sur des fils nus.

Caractéristiques techniques

Dimensions : la cote qui compte est celle de la pile

La seule cote normalisée de cet article est celle des piles qu’il reçoit. Une pile AA (LR6) mesure 14,5 mm de diamètre sur 50,5 mm de longueur : c’est le format fixé par la norme IEC 60086, et c’est lui qui décide de la taille des logements. Le boîtier, lui, est un moulage plastique dont l’encombrement extérieur varie d’un fabricant à l’autre : ce n’est pas une cote sur laquelle on peut s’engager, et mieux vaut la vérifier sur la pièce que la déduire.

Ce qui est certain, en revanche : les quatre piles se logent dans le boîtier sans dépasser, les ressorts ont la course nécessaire pour les maintenir en place, et les trous de fixation permettent de visser l’ensemble. Pour préparer un châssis, c’est le logement des piles qui compte — quatre AA occupent la place de quatre AA — et non l’épaisseur du plastique qui les entoure.

Ce qui est fourni, et ce qui ne l’est pas

Vous recevez le porte-pile complet, tel qu’il est photographié : le boîtier à quatre logements, ses contacts et ses ressorts, et les deux fils déjà soudés sur le support. L’article est vendu à l’unité — un support, avec ses deux fils.

Il n’y a ni pile, ni interrupteur, ni couvercle, ni connecteur dans cet article. Les piles sont un produit distinct, et si vous voulez pouvoir couper l’alimentation sans débrancher un fil, l’interrupteur s’ajoute séparément dans la ligne du fil rouge.

Compatibilité

• Piles AA uniquement — c’est le format des logements. Une pile AAA (10,5 mm de diamètre) y flotte sans faire contact, et une pile de format C ou D n’y entre pas.
• Alcalines et rechargeables NiMH — le format est identique, la tension ne l’est pas : quatre rechargeables donnent 4,8 V au lieu de 6 V, ce que le montage doit accepter.
• Ni accu 18650, ni pile 9 V — la forme et la tension sont celles du format AA. Pour une cellule lithium-ion, c’est un support 18650 qu’il faut.
• Sortie sur fils nus — les extrémités dénudées se soudent sur une carte ou se serrent dans un bornier à vis. Aucun connecteur n’est monté d’origine.
• Montages portatifs de 6 V — les moteurs réducteurs de robotique, les lampes de maquette et la plupart des petits montages autonomes travaillent dans cette plage de tension.

Six volts avec des piles alcalines, moins de cinq avec des rechargeables

C’est le point à retenir avant de commander, parce qu’il détermine ce que le montage pourra faire. Une pile AA alcaline délivre 1,5 V, une pile AA rechargeable en nickel-métal-hydrure délivre 1,2 V, et l’écart ne se rattrape pas avec quatre logements en série :

• Quatre piles alcalines — 6 V nominaux, environ 6,4 V à pleine charge, puis 4,4 V en fin de vie.
• Quatre piles rechargeables — 4,8 V nominaux, environ 5,6 V à pleine charge, soit près de 20 % de tension en moins.

Un moteur alimenté en 4,8 V tourne, mais plus lentement et avec moins de couple. Un montage logique qui attend au moins 5 V est à la limite. Le support accepte les deux types de piles, jamais mélangés dans un même pack : une alcaline et trois rechargeables dans le même bloc déséquilibrent l’ensemble, la pile la plus faible se déchargeant à travers les autres.

Ce à quoi il sert dans un montage

• Alimenter un robot mobile — les quatre piles font tourner les moteurs par l’intermédiaire d’un pilote comme le module L293D, pendant que la carte de commande reste sur son câble USB ou sur sa propre alimentation.
• Donner 6 V à des moteurs réducteurs — les moteurs jaunes de robotique avec leur roue travaillent de 3 à 6 V : le pack les alimente à pleine tension, et l’ensemble se visse sur un châssis de maquette.
• Éclairer une maquette — une guirlande de LED ou une lampe alimentée par le pack, chaque LED protégée par sa résistance de limitation.
• Rendre un montage autonome — un capteur, un afficheur ou un petit circuit que l’on veut voir fonctionner hors de l’atelier, sans rallonge ni prise.
• Remplacer une pile 9 V dans un montage simple — quand le circuit n’a pas besoin de 9 V, six volts de piles cylindriques se remplacent une par une et durent plus longtemps au même courant demandé.
• Servir de réserve d’appoint — un montage en veille qu’une alimentation secteur n’alimente pas de façon fiable.

Points d’attention

• Vérifiez la polarité au multimètre. Rien sur la sortie ne garantit que le fil rouge est bien le positif sur un lot donné : mesurez la tension entre les deux fils, réglage 20 V continu, piles en place. Un multimètre DT-9205 suffit. Une inversion de polarité sur une carte ou un module est presque toujours définitive.
• Vérifiez le sens de chaque pile. Les repères moulés indiquent le sens attendu : le plot positif contre le contact plat, le fond plat contre le ressort. Une seule pile à l’envers ne détruit rien, mais le pack ne délivre plus qu’environ 3 V — le montage « marche à moitié », le symptôme le plus long à diagnostiquer.
• Les fils ne doivent jamais se toucher. En court-circuit, les piles chauffent en quelques secondes. Rangez le support avec les fils séparés, ou intercalez un interrupteur dans la ligne du fil rouge.
• Aucune protection électronique. Le support est passif : ni coupure de surcharge, ni coupure de décharge. C’est le montage, ou vous, qui décidez quand couper.
• Ne l’alimentez pas par la broche 5 V d’une carte. Les fils doivent rejoindre l’entrée d’alimentation prévue, jamais une broche de régulation : six volts injectés là où la carte attend cinq l’abîment.
• Les ressorts fatiguent. Un ressort détendu ne tient plus sa pile et le contact devient aléatoire. Au changement de piles, vérifiez que chacun reprend sa place : un montage qui s’éteint quand on le déplace vient presque toujours de là.

Questions fréquentes

Peut-on mettre des piles rechargeables dans ce support ?

Oui, le format AA est strictement le même. Tenez compte de la tension : quatre piles rechargeables NiMH donnent 4,8 V et non 6 V. Le montage fonctionnera, avec moins de puissance pour les moteurs. Ne mélangez jamais rechargeables et piles à usage unique dans un même pack, et rechargez toujours les quatre ensemble, dans un chargeur prévu pour quatre AA.

Comment relier les fils dénudés à une plaque d’essai ?

Directement, en les enfonçant dans deux trous de la ligne d’alimentation, mais la prise est fragile et le fil finit par se détordre. La solution propre est un bornier à vis 2 broches : les fils du support se serrent d’un côté, et de l’autre on vient avec un câble Dupont que l’on pique dans la plaque comme n’importe quel cavalier.

Combien de temps le pack tient-il ?

Cela dépend entièrement de la consommation, et l’écart est énorme. Une pile AA alcaline de bonne qualité fournit de l’ordre de 2 000 mAh sur une décharge lente. Un montage de quelques milliampères — une LED, un capteur — tient des centaines d’heures ; deux moteurs réducteurs qui tournent en continu demandent quelques centaines de milliampères et vident le pack en une centaine d’heures, bien moins dès qu’ils forcent contre un obstacle.

Faut-il un régulateur pour obtenir du 5 V ?

Pour un montage logique, oui : un convertisseur abaisseur LM2596 ramène les 6 V à 5 V régulés, et la carte reçoit une tension stable même quand les piles faiblissent. Attention à la marge : ce module a besoin d’une tension d’entrée franchement supérieure à celle de sortie, et 6 V sont justes pour produire 5 V. Comptez sur le pack à son plein de 6,4 V, et sachez que le montage décrochera avant que les piles ne soient complètement vides. Pour une alimentation 5 V qui ne faiblit jamais, une alimentation 5 V 2 A reste la solution la plus sûre dès qu’une prise de courant est disponible.

Peut-on souder directement sur les fils du support ?

Oui, et c’est même la méthode attendue : les extrémités dénudées sont faites pour être soudées à une carte, à un module ou à une barrette de broches. Si vous préférez ne rien souder, glissez-les dans un bornier à vis — vous les réutiliserez sur un autre montage. Un morceau de gaine thermorétractable sur chaque soudure évite qu’elles se touchent une fois le montage refermé.

Les fils se sont touchés, que faire ?

Coupez immédiatement en tirant une pile si aucun interrupteur n’est monté. Vérifiez que le plastique n’a pas fondu et que les ressorts n’ont pas perdu leur force — un ressort surchauffé ne tient plus sa pile et le contact devient aléatoire. Si le support a noirci ou sent le brûlé, remplacez-le : il ne vaut pas le risque sur un montage qui doit rester en service.

Variante : quatre piles AA ou six piles AA

La boutique propose aussi un support de piles 6 x AA 9 V, construit sur le même principe avec deux logements de plus. Le choix se fait sur la tension dont votre montage a besoin :

Pour un montage que l’on recharge au lieu de changer les piles, le accu lithium-ion 18650 et son support deux cellules offrent une énergie bien supérieure dans un volume comparable, avec la contrainte d’un chargeur séparé. Et pour un appareil nomade qui doit tenir des mois sur sa pile, le format 9 V reste le plus endurant.

À combiner avec

Pour transformer ce support en alimentation proprement finie, ajoutez un interrupteur 2 positions dans la ligne du fil rouge et un bornier à vis 2 broches pour repartir avec des câbles Dupont sur plaque d’essai. Pour un montage à moteurs, le module L293D, une paire de moteurs DC avec roue et leurs supports de moteur TT constituent l’ensemble complet — les vis M3 avec écrous servent à fixer support et moteurs sur le châssis. Et si votre montage demande plus d’autonomie, la réserve de deux accus 18650 prend le relais avec beaucoup plus d’énergie.
