Dans presque toutes les pannes d’un montage électronique, il y a un point de jonction mal protégé : un fil dénudé qui touche son voisin dans un faisceau, une soudure qui casse au premier pliage, un connecteur dont la gaine s’est arrachée. Cette boîte de 530 gaines thermorétractables multicolores répond à ce problème en quelques secondes. On glisse un morceau de tube sur la jonction avant de souder, on approche la chaleur, et le tube se rétracte de moitié pour épouser exactement la forme du fil.

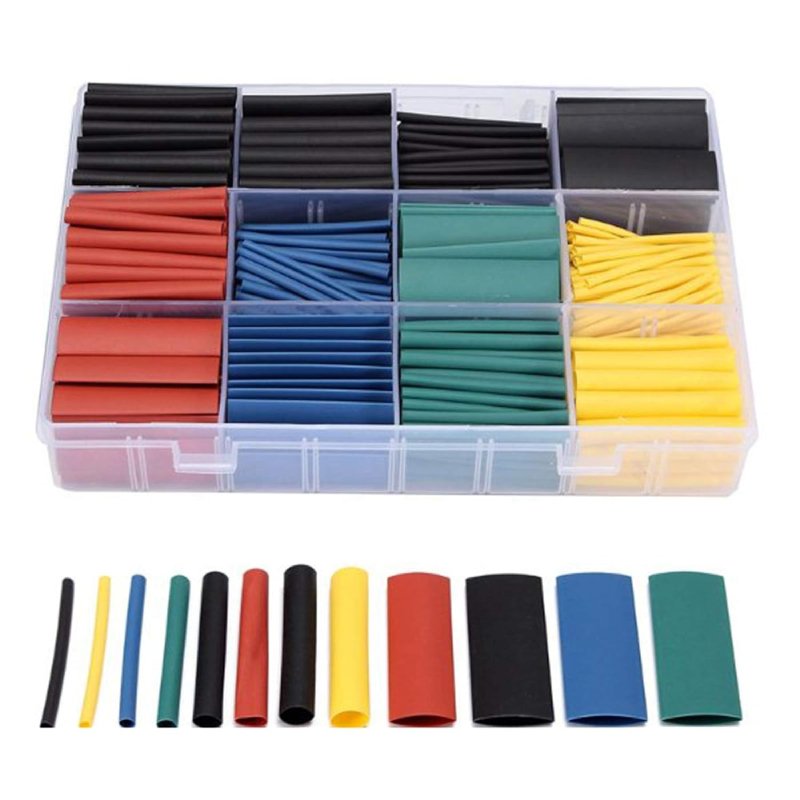

La boîte est compartimentée : huit diamètres différents, de 1,5 mm à 10 mm, répartis sur cinq couleurs, soit douze compartiments. Les petits diamètres habillent les pattes de composants et les fils fins, les plus gros gainent les câbles d’alimentation et les faisceaux. Le code couleur fait le reste : une couleur par polarité ou par fonction, et le repérage d’un montage devient visuel au lieu de se faire à la mémoire.
Ce que contient la boîte
| Diamètre avant rétraction | Couleur | Quantité |
|---|---|---|
| 1,5 mm | Jaune | 80 pièces |
| 2,0 mm | Bleu | 80 pièces |
| 2,0 mm | Noir | 80 pièces |
| 3,0 mm | Vert | 60 pièces |
| 4,0 mm | Rouge | 50 pièces |
| 4,0 mm | Noir | 50 pièces |
| 5,0 mm | Noir | 30 pièces |
| 6,0 mm | Jaune | 20 pièces |
| 8,0 mm | Rouge | 20 pièces |
| 10,0 mm | Vert | 20 pièces |
| 10,0 mm | Bleu | 20 pièces |
| 10,0 mm | Noir | 20 pièces |
Les morceaux sont livrés pré-découpés en longueurs de 45 mm, ce qui couvre la plupart des jonctions : une soudure entre deux fils, la patte d’une LED et sa résistance, l’extrémité d’un câble d’alimentation. Pour une jonction plus longue, on met deux morceaux bout à bout, ou on recoupe une longueur plus importante dans un tube de diamètre supérieur.
Caractéristiques techniques
| Matière | Polyoléfine réticulée, paroi mince et souple |
|---|---|
| Rapport de rétraction | 2:1 — le diamètre après rétraction vaut la moitié du diamètre avant rétraction |
| Diamètres fournis | 1,5 / 2,0 / 3,0 / 4,0 / 5,0 / 6,0 / 8,0 / 10,0 mm, mesurés avant rétraction |
| Longueur des morceaux | 45 mm, recoupables à la pince coupante |
| Quantité | 530 pièces dans une boîte à compartiments refermable |
| Couleurs | Noir, rouge, bleu, vert, jaune |
| Début de rétraction | Environ 70 °C : le tube commence à se resserrer dès cette température |
| Rétraction complète | Vers 100 à 125 °C |
| Température d’utilisation | D’environ -55 °C à +125 °C, sans déformation |
| Rigidité diélectrique | De l’ordre de 15 kV par millimètre, valeur usuelle de ce type de gaine à paroi mince |
| Tenue chimique | Aux huiles, aux solvants courants et à l’humidité |
| Rétraction réversible | Non : la forme rétractée est définitive, même si le fil chauffe à nouveau |
Compatibilité et choix du diamètre
Le diamètre annoncé est celui du tube avant rétraction : il doit être au moins une fois et demie plus large que ce que vous voulez couvrir, mais jamais inférieur. Un tube trop juste ne passe pas sur la jonction ; un tube trop large, une fois rétracté, ne serre pas et laisse un manchon qui glisse le long du fil. En pratique, dans cette boîte :
- 1,5 et 2,0 mm — pattes de composants, fils de liaison de faible section, broches de connecteurs.
- 3,0 et 4,0 mm — soudures entre deux fils souples, sortie d’un câble d’alimentation, jonction d’une résistance.
- 5,0 et 6,0 mm — câbles d’alimentation et de charge, gaine de connecteur.
- 8,0 et 10,0 mm — faisceau de plusieurs conducteurs regroupés, entrée de boîtier, protection d’un raccord.
Après rétraction, il ne reste que la moitié du diamètre, soit une valeur proche du fil nu : la gaine tient par serrage, sans colle ni collier. Elle s’utilise aussi bien sur du fil rigide que sur du fil multibrins, et sur les sorties de câbles moulés comme sur une liaison faite à l’atelier.
Comment rétracter la gaine
- Coupez le morceau à la longueur voulue à la pince coupante, en gardant une marge d’environ 5 mm de chaque côté de la jonction.
- Enfilez le tube sur l’un des deux conducteurs avant de souder ou de raccorder. C’est le geste à ne jamais oublier : une fois la soudure faite, le tube ne passe plus.
- Faites glisser le morceau au-dessus de la jonction, centré.
- Approchez la chaleur en balayant : pistolet à air chaud de préférence, décapeur thermique réglé bas, fer à souder maintenu à quelques centimètres, ou briquet tenu à distance.
- Le tube se resserre d’abord près de la source de chaleur, puis sur toute sa longueur. On arrête quand il épouse nettement la forme du fil et qu’un léger bourrelet apparaît aux deux extrémités.
Le pistolet à air chaud reste le meilleur outil, parce que l’air chaud enveloppe le tube sur tout son tour et le fait serrer uniformément. Ce qu’il faut éviter, c’est d’appuyer la flamme ou la panne sur la gaine : la paroi mince se perce et la rétraction devient irrégulière.
Applications
- Isolation des soudures — l’usage premier : la soudure reste protégée, sans ruban qui se décolle ni chatterton qui ramollit.
- Renfort au niveau des connecteurs — c’est l’endroit où un câble casse en premier. Un morceau posé à cheval sur la gaine et le connecteur supprime le point de pliage franc et double la durée de vie du câble.
- Repérage par couleur — une couleur par polarité, par voie de moteur ou par bus de signal : dans un faisceau de dix fils, la panne se trouve à l’œil.
- Regroupement de faisceau — les gros diamètres rassemblent plusieurs fils en un câble unique, ce qui évite les nœuds dans un montage mobile.
- Protection mécanique — anti-abrasion et anti-humidité pour un câble qui frotte contre un châssis, un support imprimé en 3D ou un bord de tôle.
- Marquage durable de câbles — contrairement à un ruban de couleur qui se décolle ou à un marqueur qui s’efface, une bague rétractée tient tant que le câble tient : le câblage se rebranche sans se tromper.
- Finition d’un montage — des jonctions gainées et de couleurs assorties donnent à un prototype l’aspect d’un appareil fini.
Points d’attention
- Un tube trop juste ne se rattrape pas — vérifiez le diamètre avant de couper, la rétraction ne se défait pas.
- Gardez la chaleur en mouvement — une flamme fixe perce la gaine au lieu de la rétracter.
- La boîte fermée protège les tubes — laissés en vrac, les petits diamètres se mélangent et le tri par couleur redevient un casse-tête.
- Usages concernés — basse tension des montages électroniques : 3,3 V, 5 V, 12 V et 24 V des cartes, capteurs, moteurs et bandes de LED. Pour du secteur en 230 V, la sécurité repose sur l’ensemble du montage, boîtier et bornier compris, et non sur un manchon isolant.
Questions fréquentes
La gaine est-elle étanche à l’eau ?
Elle protège de l’humidité et des éclaboussures, mais elle n’assure pas une étanchéité garantie en immersion. Cette paroi mince est posée sans adhésif : une fois rétractée, elle serre la jonction sans la sceller. Pour une liaison vraiment étanche — passage de câble en extérieur, raccord exposé à la pluie — il faut une gaine à paroi épaisse, doublée intérieurement d’un adhésif thermofusible qui fond et remplit les interstices au moment du chauffage.
Peut-on chauffer deux fois la même gaine ?
Oui, sans inconvénient : repasser un coup d’air chaud ne déforme pas le tube déjà rétracté. En revanche, on ne peut pas revenir en arrière. Si la gaine est mal positionnée, il faut la couper et recommencer avec un morceau neuf : c’est pour cette raison que la boîte contient de quoi faire plusieurs centaines de jonctions.
Les morceaux de 45 mm suffisent-ils pour un faisceau ?
Pour une jonction, oui : 45 mm couvrent largement une soudure et sa marge de chaque côté. Pour gainer un faisceau sur toute sa longueur, il faut mettre bout à bout plusieurs morceaux du même diamètre, ce qui donne un résultat propre mais un peu plus rigide aux raccords. C’est un bon compromis pour un montage de table ; pour un câble long et souple, mieux vaut réserver les gaines aux zones critiques — sortie de boîtier, passage près d’un bord, proximité d’une pièce mobile.
Faut-il un outil particulier pour recouper les tubes ?
Non : une pince coupante suffit, et une lame de cutter fait aussi l’affaire. Il faut simplement couper droit, pour que le tube ne se vrille pas en se rétractant. Couper un peu plus long que la jonction coûte moins cher que recommencer.
À combiner avec
Les gaines ne servent à rien sans une jonction à protéger : pour souder proprement, il faut de l’étain et du fil à souder, un fer à souder 40 W et une pince coupante pour recouper les tubes à la longueur voulue. Côté câblage, les fils Dupont se coupent en deux pour donner des liaisons souples à gainer, et les fils mâle-mâle de 10 cm servent de rallonges propres entre deux modules.
Pour l’alimentation, un câble d’alimentation 9 V gagne à être renforcé par un morceau de gaine à l’entrée et à la sortie du connecteur, et un connecteur XH 4 broches se sécurise de la même façon côté faisceau. Sur le montage lui-même, les borniers à vis 2 broches accueillent des fils que l’on repère ensuite par couleur, et un support de deux batteries 18650 avec interrupteur et connecteur est le genre de pièce dont les fils de sortie demandent une protection à l’endroit précis où ils plient.
