Câble alimentation 9v

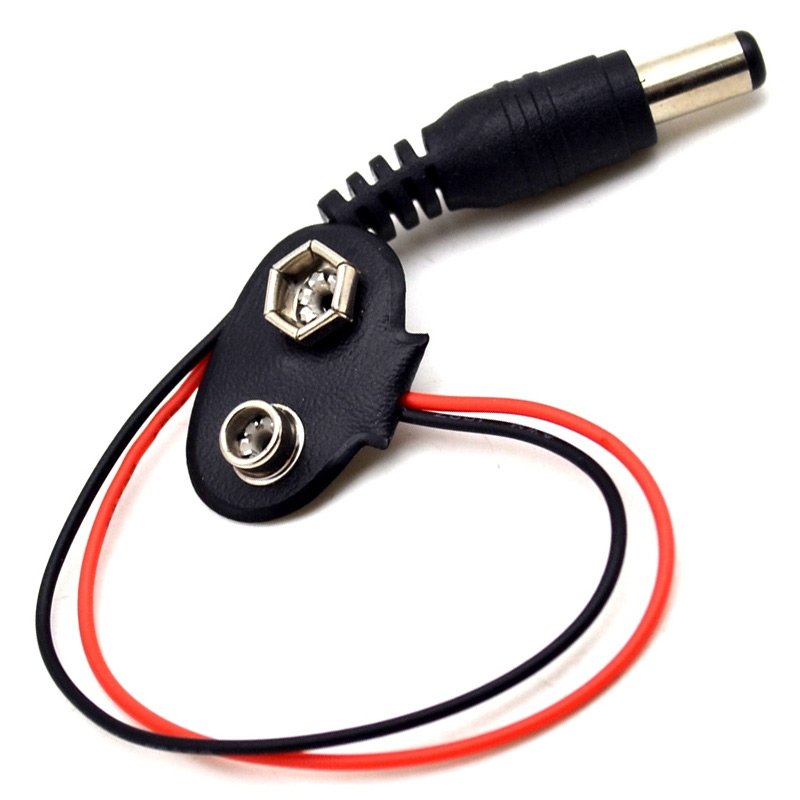

Ce câble fait le lien entre une pile 9 V et la prise d’alimentation d’une carte Arduino. D’un côté, un clip qui se clipse sur les deux bornes de la pile ; de l’autre, une prise cylindrique mâle qui entre dans la prise jack de la carte. Entre les deux, deux fils, un rouge et un noir, sans soudure ni bornier à préparer.

C’est la solution la plus directe pour rendre un montage autonome : une pile, ce câble, et la carte démarre sans ordinateur et sans bloc secteur. Le régulateur embarqué sur la carte se charge de ramener les 9 V à la tension de service des composants.

Rien à couper, rien à dénuder : la prise est moulée sur le câble et le clip est serti. Pour un montage où l’on préfère serrer les fils dans un bornier à vis plutôt que d’utiliser la prise jack, il existe la version sans jack, avec les mêmes fils terminés à nu.

Caractéristiques techniques

Ce que le câble transporte, et ce qu’il ne fait pas

Le câble ne transforme rien. Il conduit les 9 V de la pile jusqu’à la prise d’alimentation de la carte, exactement comme le ferait un fil. Toute la régulation se passe sur la carte : c’est son régulateur qui abaisse la tension à 5 V pour le microcontrôleur et les broches.

• Il ne recharge pas la pile et n’a aucune fonction de charge : il alimente, rien de plus.
• Il ne protège pas contre l’inversion de polarité. Le clip se clipse dans un seul sens, mais rien n’empêche de rebrancher les fils à l’envers sur un bornier : la couleur des fils est une convention, pas une garantie.
• Il ne supporte pas de forte intensité. Les fils sont fins, adaptés aux quelques dizaines de milliampères d’une carte et de ses capteurs. Une bande LED, un moteur ou un servomoteur réclament une alimentation dédiée.
• Il ne remplace pas un bloc secteur pour un usage quotidien. Une pile 9 V s’épuise vite sur une carte qui consomme en permanence.

Pourquoi 9 V convient à la prise jack d’une carte

La prise d’alimentation d’une carte Arduino Uno ou Mega contourne le port USB et attaque directement le régulateur de la carte. Ce régulateur a besoin d’une tension d’entrée nettement supérieure à 5 V pour fonctionner : la plage annoncée par le constructeur va de 7 à 12 V, et une pile 9 V tombe pile dans cette plage.

La marge est nécessaire parce qu’un régulateur linéaire consomme la différence : il dissipe en chaleur la tension qu’il ne transmet pas. Une pile fraîche donne un peu plus de 9 V, une pile fatiguée descend vers 7 V et la carte cesse alors de fonctionner proprement. C’est pour cela qu’un montage sur pile 9 V se surveille : la panne n’est presque jamais ailleurs, c’est la pile qui a baissé.

Un point à connaître : ce câble n’a d’intérêt que sur une carte qui possède une prise jack. Les cartes Nano et Pro Mini n’en ont pas — il faut alors la version sans jack et un bornier, ou l’alimentation par le port USB.

Mini-projet : un montage autonome qui surveille sa propre pile

Le montage tient en trois gestes, mais il a une vraie utilité : la carte affiche en permanence la tension réelle de la pile sur le moniteur série. On voit ainsi la tension descendre au fil des heures, au lieu d’attendre que la carte redémarre sans raison.

Ce qu’il faut

Le câblage

Avant de clipser la pile, contrôlez la polarité au multimètre : le fil rouge doit être le pôle positif. Sur un montage alimenté par la prise jack, une inversion peut détruire le régulateur de la carte, et c’est une panne définitive.

Le voyant « ON » de la carte s’allume dès que la pile est clipsée : la carte est alimentée et le montage peut fonctionner sans ordinateur. Le câble USB ne sert qu’à téléverser le programme et à lire le moniteur série.

Le programme

À téléverser par USB avant de clipser la pile. La LED clignote une fois par seconde, et la tension mesurée s’affiche dans le moniteur série.

/*
 * Montage autonome sur pile 9 V - surveillance de la tension de la pile
 * Carte : Arduino Uno R3
 * Montage : clip de pile sur la pile 9 V, prise cylindrique dans la prise
 *           d'alimentation de la carte, LED rouge sur D8 via 220 ohms
 *
 * Composants, brochage et fiche complete : www.marocproduits.com
 */

const byte PIN_LED = 8;                // LED rouge, via une resistance de 220 ohms
const unsigned int PERIODE = 1000;     // une mesure et un clignotement par seconde

long lireMillivolts() {
  // mesure la tension d'alimentation de la carte a partir de la reference interne
  ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1);
  delay(2);
  ADCSRA |= _BV(ADSC);
  while ((ADCSRA & _BV(ADSC)) != 0) {
    // attendre la fin de la conversion
  }
  word bas = ADCL;
  word haut = ADCH;
  unsigned long adc = haut * 256 + bas;
  if (adc == 0) {
    return 0;
  }
  return 1125300UL / adc;
}

void setup() {
  pinMode(PIN_LED, OUTPUT);
  Serial.begin(9600);
  Serial.println("Montage sur pile 9 V pret");
}

void loop() {
  digitalWrite(PIN_LED, digitalRead(PIN_LED) == LOW ? HIGH : LOW);
  Serial.print("Tension de la pile : ");
  Serial.print(lireMillivolts() / 1000.0, 2);
  Serial.println(" V");
  delay(PERIODE);
}

Comment ça marche

• La fonction lireMillivolts détourne le convertisseur analogique de la carte de sa tâche habituelle : elle lui demande de mesurer la référence interne de 1,1 V en la comparant à la tension qui alimente la carte. Comme la référence interne est stable, la mesure donne directement la tension de la pile.
• Le facteur 1125300 vient du calcul 1,1 V multiplié par 1023 et par 1000, pour obtenir des millivolts. La référence interne n’est pas identique sur toutes les puces : pour une lecture exacte, comparez la valeur affichée avec un multimètre et corrigez la constante si l’écart vous gêne.
• La mesure est faite sur la tension qui alimente la carte, donc après le régulateur, vue côté entrée : c’est bien la pile que l’on surveille, pas le 5 V régulé.
• Le clignotement de la LED est là pour l’œil : si la carte clignote et que la tension affichée descend lentement sous 7 V, la pile est en fin de vie. C’est le moment de la changer, avant que le montage ne devienne instable.
• Le montage se lit sur le moniteur série à 9 600 bauds. Débranchez le câble USB après le téléversement si vous voulez juger de l’autonomie réelle : le port USB alimente la carte, et la mesure ne serait plus celle de la pile seule.

Variante : consommer moins, sans chauffer

Le régulateur de la carte dissipe la différence entre la tension de la pile et les 5 V dont il a besoin : sur une pile 9 V, il perd la moitié de l’énergie en chaleur. Pour un montage qui doit tenir plusieurs jours, la solution est de réguler soi-même avec un convertisseur DC-DC ajustable LM2596 : ce module découpe la tension au lieu de la dissiper, et la carte n’a plus qu’à alimenter ses composants.

Dans ce cas, la sortie du convertisseur est réglée à 5 V au multimètre et reliée à la broche 5 V de la carte, jamais à sa prise jack — la broche 5 V n’a plus besoin du régulateur. Autre option pour la même idée : remplacer la pile 9 V par un support de piles 6xAA 9V, qui offre la même tension avec une réserve d’énergie bien plus grande.

Questions fréquentes

La prise entre-t-elle dans la prise d’alimentation de n’importe quelle carte ?

Le diamètre extérieur de la prise est standard, et il correspond à celui que l’on trouve sur les Uno, les Mega et les shields d’alimentation. Le contact central, lui, existe en deux diamètres voisins : si la carte s’alimente puis s’éteint au moindre mouvement du câble, c’est le signe d’un contact central trop fin, pas d’un câble défectueux. Vérifiez toujours la prise femelle de la carte avant de brancher.

Puis-je alimenter une carte Nano ou Pro Mini avec ce câble ?

Non : ces cartes n’ont pas de prise jack. Le Nano se nourrit par son port USB ou par sa broche 5 V, et la version sans jack de ce câble, dont les fils sont nus, est faite pour ce genre de branchement sur bornier.

Combien de temps une pile 9 V tient-elle ?

Quelques heures sur une carte qui travaille en permanence, en particulier si la carte alimente des capteurs ou un afficheur. Une pile alcaline ordinaire ne contient qu’une réserve modeste, et le régulateur de la carte en gaspille une partie. Pour un montage qui doit durer, préférez un support de plusieurs piles AA ou un petit accumulateur, et gardez la pile 9 V pour les mises au point et les démonstrations.

Puis-je brancher en même temps la pile et le câble USB ?

Les cartes Uno et Mega embarquent un circuit qui choisit automatiquement la source, la pile restant la plus forte. Le montage fonctionne donc avec les deux branchés. Retirez tout de même le câble USB quand vous voulez mesurer l’autonomie réelle : branché, il alimente la carte et la pile ne se décharge presque pas.

La carte chauffe-t-elle avec une pile 9 V ?

Le régulateur devient tiède, c’est normal : il dissipe la différence entre 9 V et 5 V. Très chaud au point de ne plus pouvoir le toucher, c’est que quelque chose tire trop de courant sur les broches — une bande LED, un moteur ou un module branché directement sur une sortie 5 V. Retirez ce consommateur du montage et alimentez-le séparément.

Puis-je utiliser ce câble sur autre chose qu’une carte Arduino ?

Oui, partout où l’on attend une alimentation de 5 à 12 V continu, pôle positif au centre, par une prise cylindrique : un module relais, un petit amplificateur ou un appareil du commerce dont la prise d’alimentation est du même format. Dans ce cas, vérifiez la polarité et la tension attendues avant de clipser la pile — un appareil prévu pour 5 V ne survit pas à 9 V.

À combiner avec

Pour le mini-projet, il faut une pile 9V et une carte Uno R3 ou une Mega 2560 comme cerveau. Si vous préférez visser les fils dans un bornier plutôt que d’utiliser la prise jack, le câble alimentation 9v sans jack fait le même travail avec des extrémités nues, à raccorder par un bornier à vis 2 broches. Pour gagner en autonomie, le support de piles 6xAA 9V offre la même tension avec beaucoup plus de réserve, et le support 2 batteries 18650 ouvre la voie à un montage rechargeable. Enfin, si le rendement compte, le convertisseur DC-DC LM2596 remplace avantageusement le régulateur linéaire de la carte.
