Le câble à connecteur XH 4 broches relie une carte à un module que l’on veut pouvoir retirer : un boîtier femelle serti d’un côté, quatre conducteurs libres de l’autre, sur 20 cm. Le branchement et le débranchement se font à la main, sans rien dessouder.
Ce format appartient à la série XH, devenue la référence du petit câblage électronique : boîtier à détrompeur, verrouillage par friction, embase à capot qui protège les contacts sur la carte. On le retrouve sur les supports d’accus, les platines de capteurs, les têtes d’imprimantes 3D et la plupart des modules vendus avec un câble d’origine.
Ce qui termine chaque extrémité

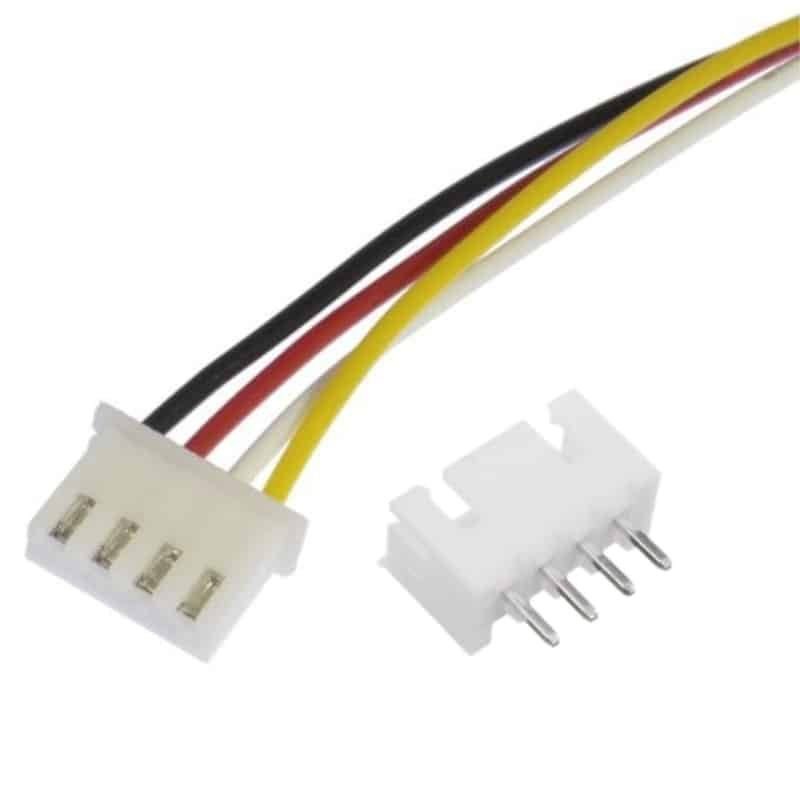

La photo présente le câble et, posé à côté, le peigne mâle droit qui va avec. Les deux extrémités ne se préparent pas de la même façon :
- Le boîtier XH femelle — un boîtier blanc à quatre logements, muni de son détrompeur. Les quatre contacts y sont déjà sertis : rien à préparer de ce côté, il se clipse et se retire à la main.
- Les quatre conducteurs nus — à l’autre bout, la gaine s’arrête net. Les fils sont à dénuder puis à raccorder selon l’usage : soudure sur une carte, bornier à vis 4 broches, ou étamage pour une connexion sur plaque.
- Le peigne mâle droit — quatre broches droites à souder sur la carte, à l’entrée où le câble doit être fixé de façon définitive.
Dimensions et matière
| Longueur | 20 cm, connecteur compris |
|---|---|
| Nombre de conducteurs | 4 |
| Section | AWG 26, soit environ 0,13 mm² de cuivre par conducteur |
| Isolant | PVC, référence 1007 |
| Repérage | Couleurs distinctes : noir, rouge, jaune et blanc |
| Boîtier | XH femelle à 4 logements, plastique moulé, contacts métalliques |
| Pas du connecteur | 2,5 mm — le pas de la série XH, souvent annoncé 2,54 mm dans le commerce |
| Peigne de la photo | 4 broches droites, à souder sur une carte |
| Courant assigné | 3 A par contact (valeur constructeur, établie avec du fil AWG 22) |
| Tension assignée | 250 V AC / DC |
| Température de service | −25 °C à +85 °C |
| Résistance de contact | 10 mΩ au maximum en valeur initiale |
| Tension d’essai | 1 000 V AC pendant une minute |
| Hauteur d’accouplement | 9,8 mm, connecteur clipsé sur son embase |
Le courant : le fil limite avant le connecteur
Les 3 A par contact sont donnés par le constructeur avec du fil AWG 22, nettement plus gros que l’AWG 26 monté sur ce câble. C’est donc le fil qui limite l’usage, pas le connecteur : ce câble convient aux signaux et aux courants modestes — alimentation d’une carte, capteurs, LED, petit servomoteur — et pour un moteur ou un pack d’accus qui débite franchement, il faut passer à une section de fil plus forte.
Compatibilité : XH 2,5 mm, PH, ZH et broches 2,54 mm
Côté carte, la pièce à prévoir est une embase mâle XH 4 contacts, ou le peigne droit de la photo soudé directement sur la carte. Un peigne au pas de 2,54 mm n’est pas la pièce prévue : les deux pas diffèrent de 0,4 mm par contact, soit 1,2 mm d’écart cumulé sur les quatre broches, et rien ne garantit l’accouplement. De même, un boîtier XH ne se clipse ni sur un connecteur PH (2,0 mm) ni sur un ZH (1,5 mm) : les séries se ressemblent, leurs pas ne sont pas interchangeables.
Usage dans un montage : rendre un module détachable
Le capteur à ultrasons HC-SR04 se branche sur quatre broches : VCC, Trig, Echo et GND. Vissé au bout d’un châssis, il est pénible à retirer quand tout est soudé. Avec ce câble, il redevient une pièce que l’on débranche et rebranche à volonté, et le montage se range sans rester suspendu par ses fils.
La démarche est la même pour tout module à quatre fils : on fixe l’embase XH mâle sur la carte, on raccorde les quatre conducteurs nus du côté opposé, et le module se démonte d’un geste. Sur une maquette que l’on transporte, c’est souvent ce qui évite d’arracher une piste en tirant sur un fil resté tendu.
Points d’attention
- Dénuder sans entamer le cuivre — une pince mal réglée fait une encoche dans les brins, et le fil casse à cet endroit au premier mouvement.
- Étamer avant de raccorder — un conducteur AWG 26 est fin : l’étamage préalable évite les brins volants et facilite l’introduction dans un bornier.
- Glisser la gaine thermorétractable avant de souder — une fois la soudure faite, elle ne passe plus sur le fil.
- Un contact ne se force pas — le boîtier n’entre que dans un sens. Si ça résiste, c’est le mauvais pas ou le mauvais sens : forcer tord une broche, et un point de contact qui chauffe est une panne qui se déclare plus tard.
- Rallonger avec discernement — la résistance du fil s’additionne. Au-delà de trois ou quatre mètres, la chute de tension se voit sur une alimentation de module, alors qu’un signal logique ne s’en aperçoit pas.
Questions fréquentes
Le connecteur peut-il se brancher à l’envers ?
Non. Le boîtier XH porte un détrompeur : il n’entre que dans un sens, et la forme du capot de l’embase guide chaque contact dans son logement. C’est l’un des intérêts de ce format par rapport à quatre fils nus, où une inversion d’alimentation peut détruire un module.
Peut-on raccorder les fils libres sans souder ?
Oui. Un bornier à vis 4 broches, cité plus haut, reçoit les quatre conducteurs et se serre à l’aide d’un petit tournevis : le raccordement reste démontable et se reprend sans fer à souder. C’est la solution la plus pratique sur une maquette que l’on modifie souvent, et elle évite d’étamer quoi que ce soit.
Est-ce compatible avec les connecteurs PH ou ZH ?
Non. Le boîtier XH mesure 2,5 mm de pas, le PH 2,0 mm et le ZH 1,5 mm. Forcer un XH sur une embase PH abîme les deux pièces — et une broche tordue dans un connecteur d’alimentation est un point de contact qui chauffe. Repérez la série avant de commander l’embase correspondante.
Mes fils Dupont tiennent mal, ce câble fait-il mieux ?
Pour un montage qui bouge, oui. Un fil Dupont tire sa tenue d’un simple frottement sur une broche ; le XH, lui, se verrouille par friction sur une embase à capot. Sur un robot ou une machine qui vibre, c’est la différence entre un montage fiable et une panne que l’on cherche pendant une heure. Pour un câblage d’essai que l’on réorganise sans cesse, les fils Dupont restent plus souples à l’usage.
Peut-on couper le connecteur pour n’utiliser que les fils ?
Oui, mais le câble perd alors son intérêt : plus rien n’est détachable. Si le but est d’avoir quatre conducteurs libres des deux côtés, un câble à quatre fils fait le même travail pour moins de préparation. Ce modèle se garde pour ce qu’il sait faire : une liaison que l’on défait à la main.
À combiner avec
Ce câble prend tout son sens avec un module que l’on déplace : le capteur à ultrasons HC-SR04 et son support de fixation pour l’exemple de cette page, un module 1 relais 5 V pour commander une charge depuis une carte, ou un support d’accus 18650 avec interrupteur et connecteur, dont la sortie se raccorde directement à l’extrémité libre pour rendre un montage autonome.
