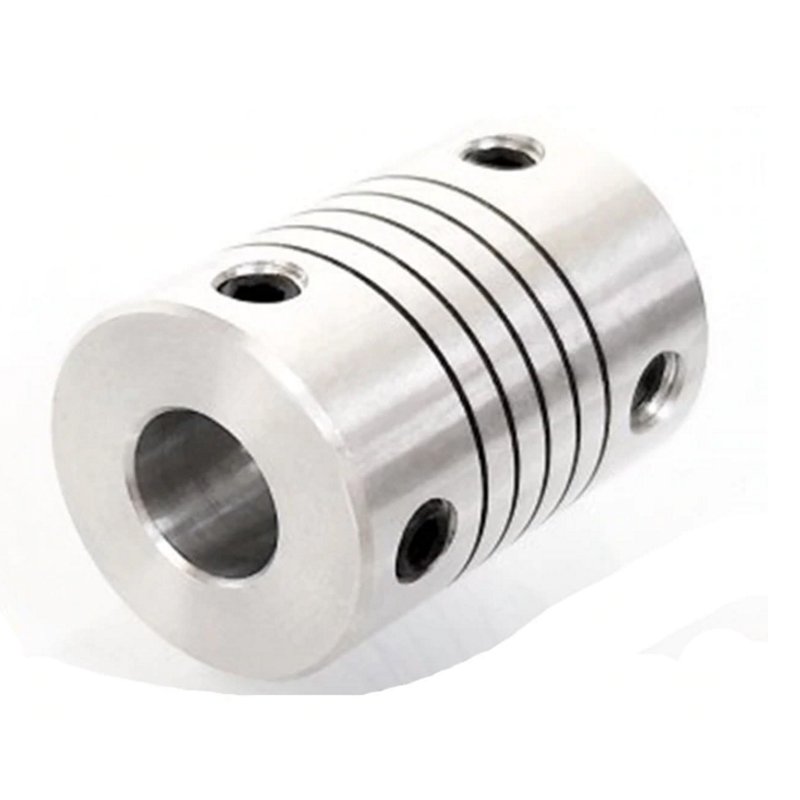

Un coupleur d’axe sert à réunir deux arbres de diamètres différents en un seul axe de transmission. Celui-ci reçoit un axe de 5 mm d’un côté — le diamètre standard des moteurs pas à pas de format 42 mm — et un axe de 8 mm de l’autre, ce qui couvre le passage d’un moteur à une tige lisse, à une vis ou à un arbre de machine. Il est taillé dans une seule barre d’aluminium, fendue en spirale : la pièce reste parfaitement rigide en rotation, sans le moindre jeu, tout en se déformant légèrement pour rattraper un alignement imparfait.
C’est exactement l’usage d’un montage imprimé en 3D ou assemblé à la main, où les deux axes ne sont jamais parfaitement dans l’alignement. Aucune programmation n’est nécessaire pour ce produit : il se choisit sur deux cotes — les diamètres d’axe — et se monte en quelques minutes avec une clé six pans creux.
Caractéristiques techniques
| Type | Coupleur souple monobloc à découpes hélicoïdales, en une seule pièce |
|---|---|
| Alésage 1 | 5 mm |
| Alésage 2 | 8 mm |
| Matière | Aluminium usiné |
| Fixation | Vis sans tête à six pans creux sur chacun des deux moyeux |
| Jeu en rotation | Nul — la pièce est d’un seul bloc, sans pièce intermédiaire qui puisse prendre du jeu |
| Encombrement | Cette famille de coupleurs 5 et 8 mm se vend couramment autour de 20 mm de diamètre extérieur pour 25 mm de longueur ; l’encombrement peut varier de quelques millimètres selon le lot. Les cotes qui comptent pour le montage sont les alésages, et elles sont fixes. |
| Entretien | Aucun — pas de graissage, pas de pièce d’usure |
Rigide en rotation, souple en travers
Le corps cylindrique est traversé par des découpes en spirale qui laissent subsister un faisceau de métal continu. Ce faisceau fait ressort là où l’alignement n’est pas parfait, et reste indéformable là où la transmission travaille : c’est le compromis qui distingue ce coupleur d’un accouplement rigide fendu, lequel exige deux axes parfaitement alignés.
| Désalignement angulaire | Les deux axes ne sont pas exactement parallèles. Le faisceau fléchit, le couple passe quand même. À réserver à de très faibles angles — quelques dixièmes de degré à un degré au plus, à répartir entre les deux extrémités. |
|---|---|
| Décalage parallèle | Les deux axes sont parallèles mais décalés de quelques dixièmes de millimètre. C’est le défaut le plus courant sur un montage imprimé en 3D, et celui que le coupleur rattrape le mieux. |
| Déplacement axial | Un axe avance ou recule légèrement pendant le fonctionnement. La spirale absorbe ce mouvement sans pousser sur les paliers du moteur. |
| Ce qu’il ne fait pas | Ce n’est pas un joint de cardan : au-delà de quelques degrés, la flexion fatigue le métal et la pièce finit par se fendre. Un montage réellement désaligné se corrige à la mécanique, pas au coupleur. |
L’intérêt du monobloc tient aussi à l’absence de jeu : un coupleur à pièces multiples, à silentblocs ou à mâchoires, autorise plus de désalignement mais introduit un retard à l’inversion de sens. Sur un axe de moteur pas à pas, ce retard se transforme en perte de pas et en décalage d’impression.
Montage, pas à pas
- Dégager les deux vis sans tête de chaque moyeu d’un demi-tour, sans les retirer, pour libérer l’alésage.
- Engager l’axe de 5 mm dans l’alésage de 5 mm et l’axe de 8 mm dans l’alésage de 8 mm. Les deux diamètres diffèrent : l’erreur de côté est impossible.
- Laisser un très léger jeu entre les deux bouts d’axes à l’intérieur du coupleur. S’ils se touchent, la souplesse axiale disparaît et les axes se repoussent.
- Aligner les deux machines au mieux — le coupleur rattrape un défaut résiduel, il ne remplace pas un alignement.
- Bloquer chaque vis sans tête. Si l’axe porte un méplat, la vis se pose dessus : la prise est bien meilleure et l’axe ne tourne pas dans l’alésage.
- Faire tourner l’ensemble à la main avant la mise sous tension : aucun point dur ne doit apparaître sur un tour complet.
Points d’attention
- Ne jamais s’en servir de palier. Le coupleur transmet un couple, il ne porte pas la charge d’un arbre. Toute charge radiale ou tout poids posé sur le coupleur finit par fatiguer la spirale et par casser la pièce.
- Le serrage se fait à la clé six pans creux, sans forcer. L’aluminium se marque et l’empreinte d’une petite vis sans tête s’abîme bien avant que le filetage ne cède.
- Serrer sur le méplat quand l’axe en porte un. Sur une portée cylindrique nue, la vis n’a qu’une faible surface d’appui ; c’est la première cause de glissement d’un coupleur.
- Sur un montage qui vibre, une goutte de frein-filet sur les vis sans tête évite qu’elles se desserrent au fil des heures. Contrôler leur serrage fait partie de l’entretien normal.
- Un axe de travers force la spirale. Si le montage ne se met pas en place sans effort, la cause est mécanique : corriger les fixations plutôt que de contraindre le coupleur.
- Vérifier les diamètres avant de commander. Un axe de 6 mm ne rentre ni dans l’alésage de 5 mm ni dans celui de 8 mm ; un axe de 5 mm dans l’alésage de 8 mm tourne dans le vide même vis serrée.
Ce que contient la commande
Le coupleur seul, tel que photographié, avec en place les vis sans tête qui servent à le bloquer sur les axes. Aucun axe, aucune clé de serrage, aucun accessoire de montage n’est fourni — prévoir une clé six pans creux de petite dimension.
Compatibilité
Avec les moteurs de format 42 mm
Le moteur pas à pas Nema 17 est le client naturel de ce coupleur : son axe fait 5 mm, et la plupart des montages — imprimante 3D, petite CNC, plateau tournant, axe linéaire — demandent de relier cet axe à une tige de 8 mm. Voir le moteur pas à pas Nema 17 34 mm, dont l’axe mesure exactement les 5 mm exigés ici.
Avec les tiges lisses de 8 mm
Un roulement à billes linéaire LM8UU coulisse sur une tige de 8 mm : c’est le même diamètre que l’alésage d’entrée du coupleur, et l’axe linéaire ainsi formé passe d’un moteur à une bague sans adaptation.
Sur un axe de 5 mm déjà occupé par une poulie
Le coupleur occupe l’extrémité de l’axe du moteur. Si vous montez aussi une transmission par courroie, la poulie GT2 16 dents à alésage 5 mm se pose sur l’axe du moteur, et le coupleur va de l’autre côté, sur son extrémité libre. Les deux ne se montent pas au même endroit : prévoir la place sur l’arbre.
Questions fréquentes
Coupleur souple ou coupleur rigide : lequel choisir ?

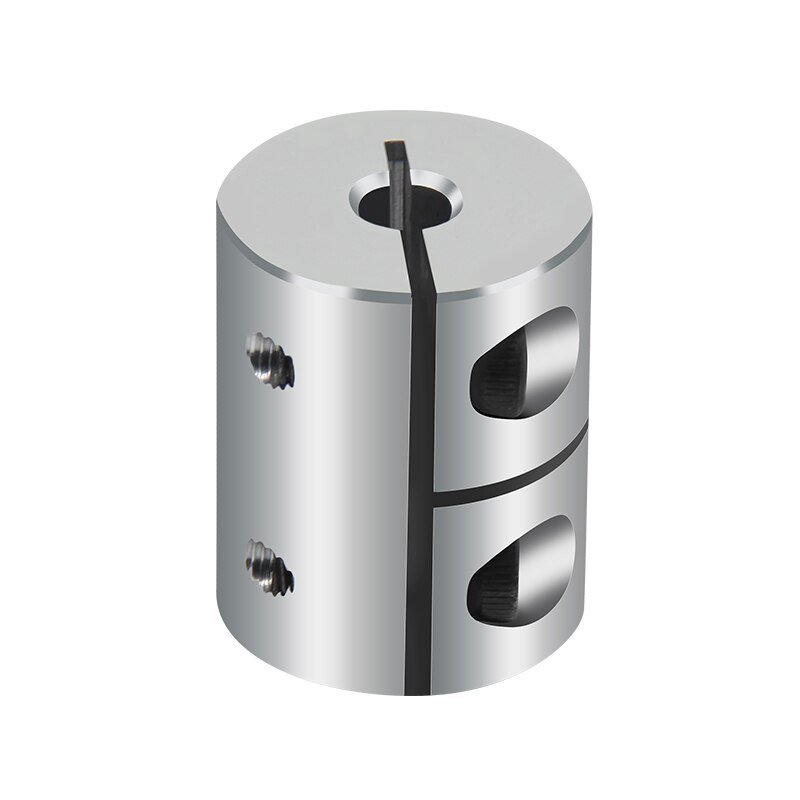

Si les deux axes sont vraiment dans l’alignement et que la rigidité de transmission prime, un accouplement rigide fendu suffit. Dès qu’un des deux axes est porté par une pièce imprimée ou par deux paliers distincts, l’alignement n’est jamais parfait : le coupleur souple rattrape le défaut et épargne les paliers du moteur, qui sont la pièce fragile de l’ensemble.
Puis-je monter un moteur DC ou un axe d’un autre diamètre ?
Seuls les diamètres de 5 et de 8 mm sont usinés dans cette pièce. Un axe plus fin tourne dans l’alésage sans être entraîné, un axe plus gros n’y entre pas. Pour un autre diamètre, il faut un coupleur de la même famille mais aux bonnes cotes.
Faut-il graisser le coupleur ?
Non. La flexion vient de l’élasticité du métal, pas d’un contact glissant : il n’y a aucune surface à lubrifier et la pièce ne s’use pas en service normal. Ce qui s’use, ce sont les vis sans tête qui se desserrent et l’alésage qui se marque si l’axe glisse — deux points qui relèvent du serrage.
Le coupleur supporte-t-il le poids de la pièce entraînée ?
Non, et c’est la limite à retenir. Il transmet un couple entre deux axes guidés par ailleurs, chacun porté par son propre palier ou son propre roulement. Un arbre tenu uniquement par un coupleur se met à fouetter dès la première accélération.
À combiner avec
Ce coupleur se monte en bout d’axe : les produits qui vont avec sont ceux qui tournent sur les mêmes arbres. Côté moteur, la poulie GT2 20 dents à alésage 5 mm et la courroie GT2 forment la transmission classique, quand le coupleur relaie lui-même l’axe moteur vers l’axe mené. Côté machine, une tige lisse de 8 mm guidée par un roulement linéaire complète l’axe. L’ensemble se retrouve dans l’atelier impression 3D et CNC, où le coupleur est la pièce qui relie le moteur à la mécanique.
