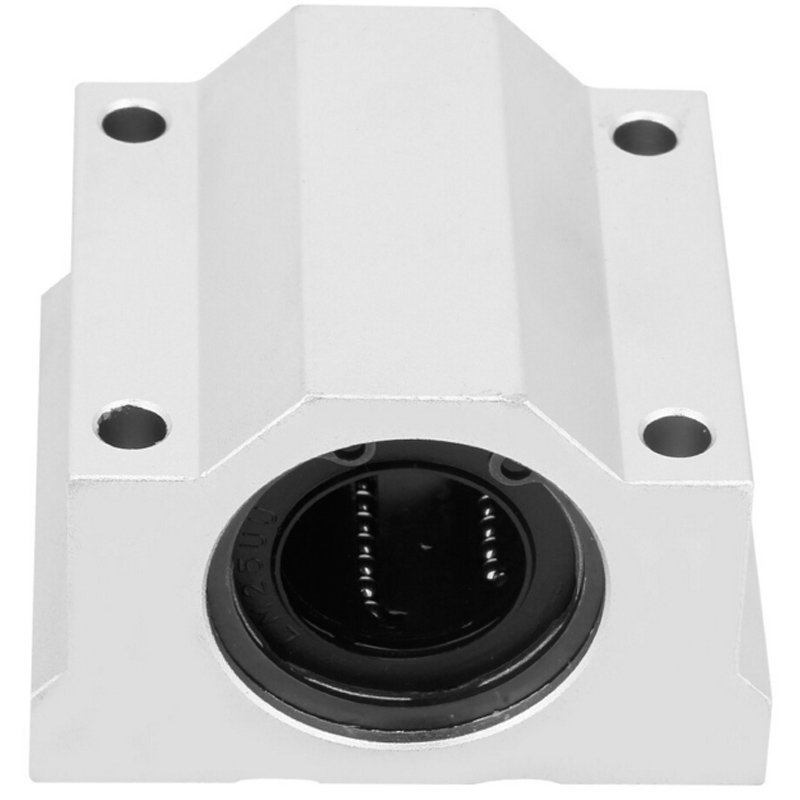

Roulement à billes linéaire SCS25UU

Le SCS25UU est un bloc de guidage linéaire : un boîtier en aluminium anodisé dans lequel est montée une bague à billes LM25UU, qui coulisse sur une tige rectifiée de 25 mm. Il porte le chariot d’une CNC, l’axe d’une machine de découpe, le portique d’une imprimante grand format ou l’avance d’un automatisme — partout où une charge doit se déplacer en ligne droite sans jeu. Sa différence avec une bague nue tient à la base : quatre perçages taraudés M8, à un entraxe de 54 mm sur 50 mm, permettent de le visser directement sur un plateau, une équerre ou un chariot, sans usiner de logement.

Le bloc est de type fermé : la bague fait tout le tour de la tige, donc les charges sont reprises dans toutes les directions, vers le haut comme sur les côtés. À l’intérieur, quatre rangées de billes circulent en circuit fermé et reviennent par un canal usiné dans la masse ; deux joints racleurs ferment les extrémités et retiennent la graisse. Rien ne se programme ici : ce produit se choisit sur ses cotes — 25 mm d’arbre, 76 mm de large, 67 mm de long — et se monte à la clé.

Caractéristiques techniques

Ce que le bloc apporte par rapport à une bague nue

Une bague LM25UU seule doit être emmanchée dans un logement usiné ou imprimé, avec un alésage ajusté et un alignement parfait des deux logements d’un même chariot. Le boîtier SCS supprime ce travail : la bague est déjà montée, l’alésage est rectifié en usine, et les quatre trous de la base se vissent sur une surface plane. Le gain est double — le montage ne dépend plus de la précision de l’atelier, et la bague reste démontable si elle doit être remplacée.

La contrepartie est une exigence sur la tige. Une bague à billes ne peut pas être plus précise que la piste sur laquelle elle roule : une tige étirée du commerce, tendre et de diamètre irrégulier, se marque en quelques heures, et le bloc prend alors du jeu. La série LM est prévue pour un arbre rectifié et trempé en surface, à tolérance serrée — c’est la condition pour retrouver la précision et la durée de service annoncées.

Montage, pas à pas

1. Préparer une tige rectifiée de 25 mm, supportée aux deux extrémités avant d’enfiler quoi que ce soit.
2. Nettoyer la tige et ébavurer les extrémités : un copeau ou un grain d’abrasif coincé sous un joint racleur abîme la piste dès les premières courses.
3. Engager le bloc par l’extrémité de la tige. Un bloc fermé ne se pose pas par-dessus l’arbre comme un modèle ouvert : il faut enfiler depuis un bout, donc prévoir l’ordre de montage de l’axe.
4. Glisser le bloc à la main sur toute sa course avant de le visser. Aucun point dur, aucun cognement de billes : sinon, la tige est voilée ou le bloc a été engagé de travers.
5. Repérer et percer la platine du chariot aux cotes de la base : entraxe de 54 mm sur 50 mm, quatre vis M8.
6. Visser sans excès. La base est en aluminium, et une semelle serrée trop fort se creuse sous les vis au lieu de plaquer la platine.
7. Monter deux blocs par chariot, écartés d’une bonne longueur. C’est l’écartement qui empêche le chariot de basculer autour de la tige ; un bloc seul laisse le guidage pivoter.
8. Sur un axe à deux tiges, aligner les deux arbres parallèles et de niveau avant le serrage définitif, puis contrôler que le chariot coulisse librement aux deux extrémités de la course.

Applications

• Axes X, Y et Z d’une routeuse CNC ou d’une machine de découpe à portique.
• Imprimante 3D grand format ou machine à structure lourde, où un guidage rigide est nécessaire.
• Chariot de machine-outil, table de perçage, système d’avance d’un automatisme.
• Glissière de translation d’un équipement de laboratoire ou d’un dispositif de mesure.

Points d’attention

• Ne pas laisser tomber le bloc. C’est la première cause de panne : un choc sur le flanc fait sortir des billes de leur canal et fend la cage en résine. Un bloc tombé sur un sol dur se remplace, même s’il paraît intact.
• Ne pas démonter la bague du boîtier pour la manipuler ou la nettoyer. Tant qu’elle reste dans son alésage, les billes sont tenues ; sortie et posée seule, elle peut perdre une rangée.
• Ne jamais forcer de travers. Un roulement linéaire n’a aucun débattement angulaire : engagé en biais, il bloque et raye la tige.
• Ne pas tirer le bloc hors de la tige en biais pour le déposer : il se dégage en coulissant dans l’axe de l’arbre.
• Ne pas compter sur deux blocs pour rattraper deux tiges non parallèles. Le guidage linéaire n’aime pas les défauts d’alignement : il les transforme en points durs, en bruit et en usure rapide des pistes.
• Ne pas serrer la tige dans un étau sans mordaches douces. Une marque de mors sur la piste s’entend au passage du bloc et s’aggrave à chaque course.
