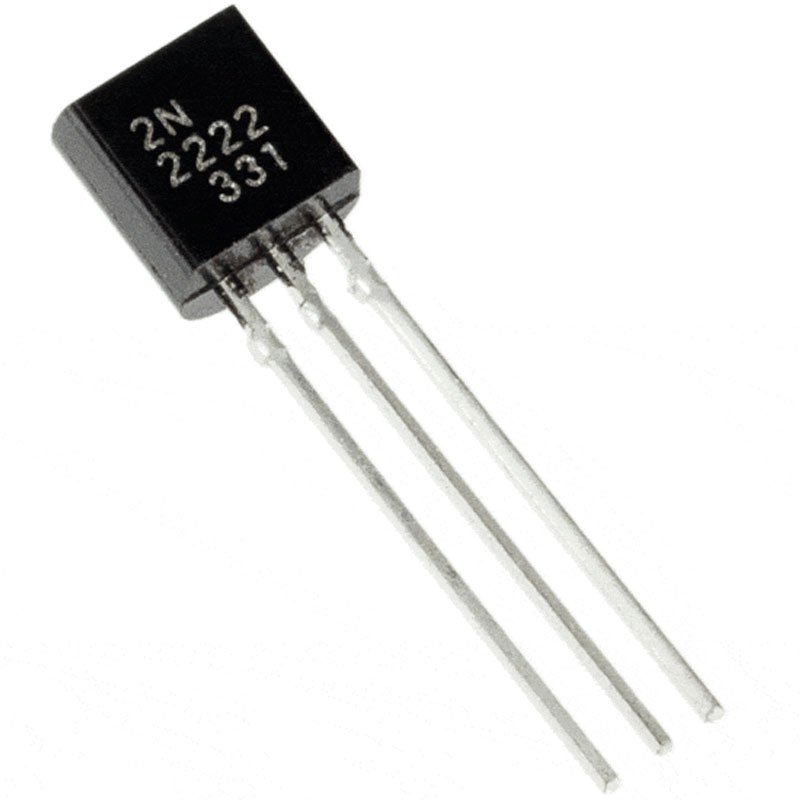

Le transistor 2N2222 maroc est un transistor bipolaire de puissance de type NPN. Il est largement utilisé dans les circuits électroniques pour amplifier des signaux faibles, commuter des charges de courant modéré et réaliser d’autres fonctions. Voici quelques informations importantes sur le transistor 2N2222 :
- Type de transistor :
Le 2N2222 est un transistor bipolaire de puissance de type NPN. Il est composé de trois couches de semi-conducteurs : une couche de base de type P, une couche émettrice de type N et une couche collectrice de type N. - Capacités de commutation :
Le transistor 2N2222 est adapté pour commuter des charges de courant modéré. Il peut supporter des courants jusqu’à 800 mA (milliampères) en mode continu et des courants de pointe plus élevés pour de courtes durées. - Tension de collecteur-émetteur :
Le 2N2222 peut supporter des tensions de collecteur-émetteur allant jusqu’à 30 volts. Cela signifie qu’il peut être utilisé pour commuter des charges alimentées par des tensions inférieures à 30 volts. - Mode de fonctionnement :
Le transistor 2N2222 fonctionne en utilisant un courant de base pour contrôler le courant de collecteur. Lorsqu’un courant est appliqué à la base du transistor, cela permet au courant de circuler entre le collecteur et l’émetteur. - Utilisation :
Le transistor 2N2222 est couramment utilisé dans les applications nécessitant une amplification de signal, comme les amplificateurs audio et les circuits de commande. Il est également utilisé pour commuter des charges de courant modéré, par exemple, dans les circuits de commutation, les interfaces de capteurs et les circuits logiques. - Dissipation thermique :
Comme pour tout transistor, la dissipation thermique est importante lors de l’utilisation du 2N2222. La puissance dissipée dépend du courant de collecteur et de la tension de saturation. Un dissipateur thermique peut être requis pour éviter la surchauffe du transistor, en particulier lorsque des courants plus élevés sont impliqués. - Brochage :
Le 2N2222 a généralement trois broches : la base (B), le collecteur (C) et l’émetteur (E). Il est important de connecter correctement ces broches dans le circuit en respectant le brochage standard du transistor.
Il est recommandé de se référer à la fiche technique spécifique du transistor 2N2222 pour obtenir des informations détaillées sur ses caractéristiques électriques, son brochage et ses limites de fonctionnement.
