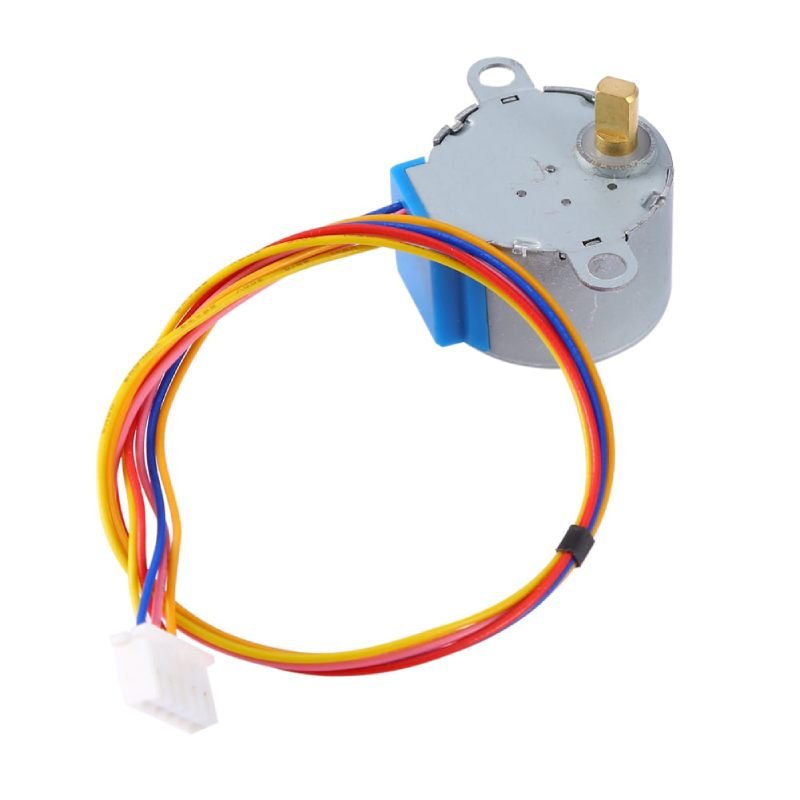

28byj-48 5v Stepper Motor

26 Dh

Disponibilité : En stock

UGS : Z039 Catégories : ,

Le moteur pas à pas 28BYJ-48 maroc est un moteur pas à pas unipolaire largement utilisé dans de nombreux projets électroniques. Il fonctionne avec une tension d’alimentation de 5 V et est souvent utilisé en conjonction avec le module ULN2003A pour faciliter le contrôle.

Voici quelques caractéristiques clés du moteur pas à pas 28BYJ-48 :

  • Tension d’alimentation : 5 V DC
  • Nombre de phases : 4 (unipolaire)
  • Nombre de pas par rotation : 2048 (5.625 degrés par pas)
  • Couple de maintien : 34.3 mN.m (environ)
  • Courant nominal : 95 mA (par phase)

Pour contrôler le moteur pas à pas 28BYJ-48 maroc avec le module ULN2003A, vous pouvez suivre les étapes suivantes :

  1. Alimentation : Connectez la broche Vcc du module ULN2003A à une source d’alimentation 5 V DC stable.
  2. Contrôle : Connectez les broches d’entrée (IN1, IN2, IN3, IN4) du module ULN2003A aux broches de contrôle de votre microcontrôleur ou de votre source de signal de commande. Vous pouvez utiliser des sorties numériques du microcontrôleur pour envoyer des signaux de commande appropriés.
  3. Sortie : Connectez les borniers de sortie (OUT1, OUT2, OUT3, OUT4) du module ULN2003A aux broches correspondantes du moteur pas à pas 28BYJ-48. Assurez-vous de suivre le schéma de câblage approprié pour le moteur pas à pas. Voici un schéma de câblage typique pour le 28BYJ-48 :
    • Connectez le fil rouge (phase 1) du moteur au bornier OUT1 du module ULN2003A.
    • Connectez le fil orange (phase 2) du moteur au bornier OUT2.
    • Connectez le fil jaune (phase 3) du moteur au bornier OUT3.
    • Connectez le fil rose (phase 4) du moteur au bornier OUT4.
  4. Masse : Connectez la broche GND du module ULN2003A à la masse commune de votre système.

Une fois que vous avez réalisé ces connexions, vous pouvez utiliser votre microcontrôleur ou votre source de signal de commande pour envoyer des séquences appropriées de signaux logiques aux broches d’entrée du module ULN2003A. Cela permettra de contrôler la rotation du moteur pas à pas 28BYJ-48 maroc selon vos besoins.
