Le pied à coulisse numérique 150 mm est un calibre électronique à affichage LCD : on ouvre les mâchoires sur la pièce, et la cote s’affiche en chiffres plutôt que de se lire sur une règle graduée. Il mesure les dimensions extérieures avec ses grandes mâchoires, les dimensions intérieures avec ses petits becs supérieurs, et il bascule d’un bouton des millimètres aux pouces. La mise à zéro se fait à n’importe quelle position, ce qui permet de mesurer un écart entre deux pièces sans calcul.

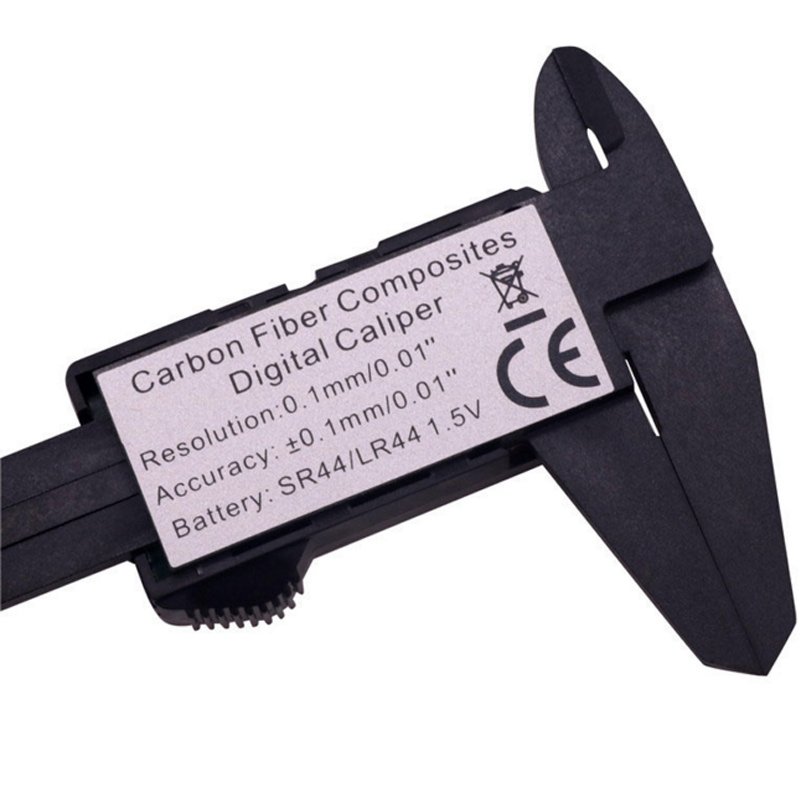

Le corps est en composite de fibres de carbone, mention portée sur l’étiquette du produit : l’instrument est léger, non magnétique, et n’ajoute pas de poids dans une poche de tablier. Il fonctionne sur une pile bouton et s’éteint par le bouton OFF/ON. Sa résolution est de 0,1 mm, soit le dixième de millimètre : c’est un instrument de lecture rapide pour l’atelier, le bricolage et la vérification d’une pièce imprimée, et non un instrument de métrologie pour une cote au centième.
Caractéristiques techniques
| Type | Pied à coulisse numérique (calibre électronique) à affichage LCD |
|---|---|
| Plage de mesure | 0 à 150 mm, soit 0 à 6 pouces |
| Résolution | 0,1 mm, soit le dixième de millimètre — valeur annoncée sur l’étiquette du produit |
| Précision annoncée | ± 0,1 mm, valeur portée sur l’étiquette du produit |
| Matériau | Composite de fibres de carbone, d’après l’étiquette du produit : léger et non magnétique |
| Affichage | Écran LCD à segments, lecture directe en chiffres |
| Unités | Millimètres et pouces, bascule par le bouton mm/inch |

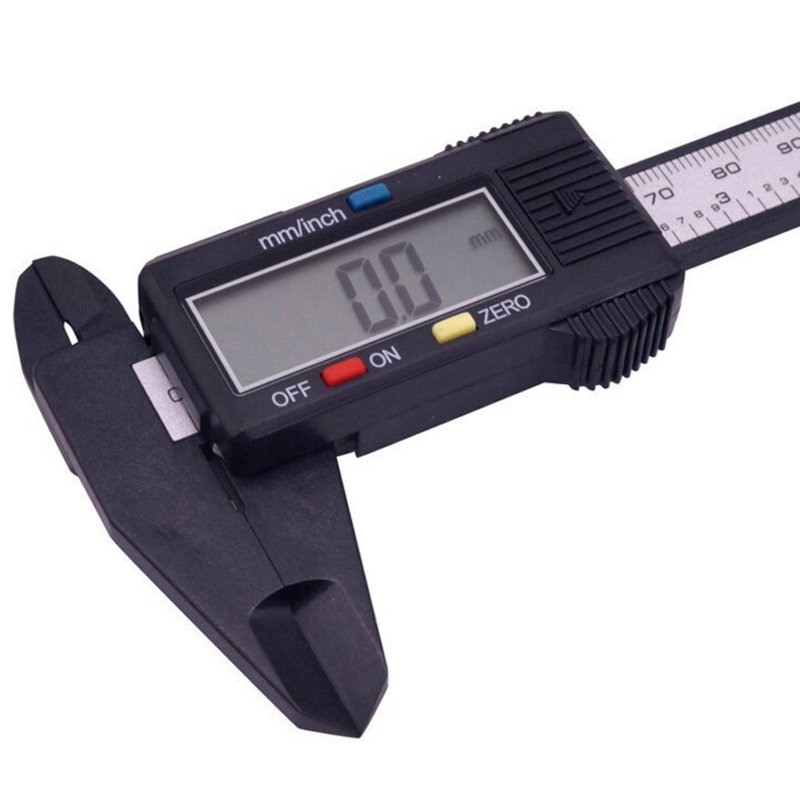

| Boutons | OFF/ON pour l’alimentation, ZERO pour la remise à zéro, mm/inch pour l’unité |
| Mise à zéro | À n’importe quelle position des mâchoires, sans perdre la référence |
| Réglage fin | Molette moletée sous le coulisseau, pour avancer la mâchoire mobile par petits pas |
| Mâchoires | Grandes mâchoires pour les mesures extérieures, petits becs supérieurs pour les mesures intérieures |

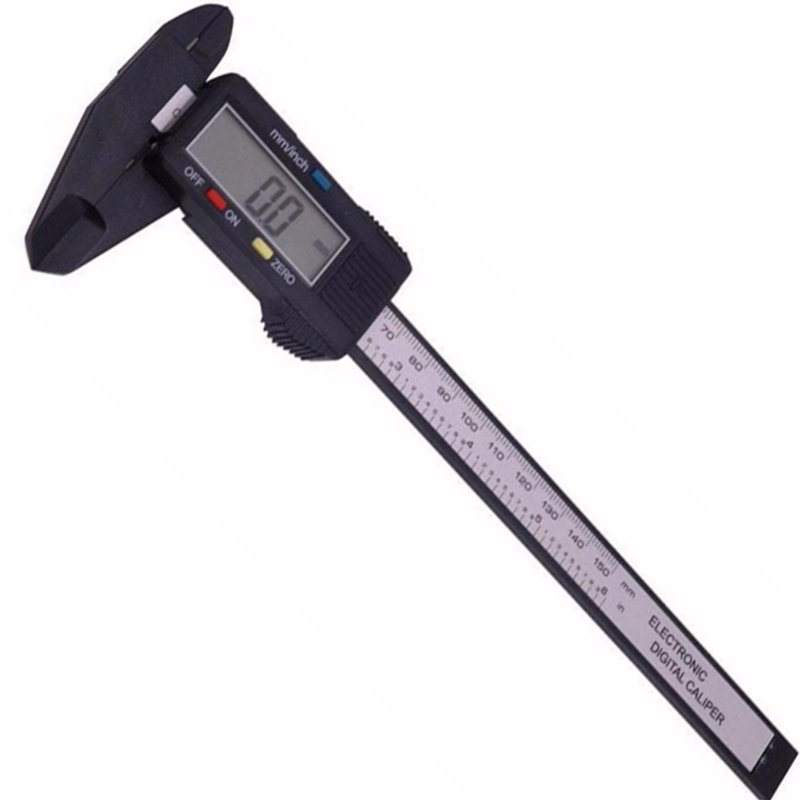

| Graduations | Double échelle millimètres et pouces imprimée sur la règle, repère « ELECTRONIC DIGITAL CALIPER » |
| Alimentation | Une pile bouton SR44 ou LR44, 1,5 V — le type de pile est indiqué sur l’étiquette du produit |
Ce que l’instrument mesure
Un pied à coulisse numérique se reconnaît à trois gestes, et cet instrument les couvre tous les trois :
- Une dimension extérieure — les grandes mâchoires se referment sur la pièce. Épaisseur d’une plaque ou d’un flanc imprimé, diamètre d’un axe, d’une vis, d’un fil, d’un tube : tout ce qui se prend entre deux faces.
- Une dimension intérieure — les deux petits becs supérieurs entrent dans un alésage ou une rainure, puis s’écartent jusqu’au contact. La cote lue est directement le diamètre intérieur, les becs sont calibrés pour que l’épaisseur de leurs pointes soit comprise dans la lecture.
- Un écart entre deux pièces — c’est l’usage le plus utile de la touche ZERO. On mesure une première pièce, on remet l’affichage à zéro, puis on mesure la seconde : l’écran donne la différence entre les deux, en plus ou en moins. Le contrôle d’un lot entier se fait ainsi sans jamais calculer.
Le bouton mm/inch convertit l’affichage d’une unité à l’autre sans changer la mesure : une cote de 25,4 mm s’affiche 1,000 pouce. Un dessin américain en pouces et une pièce en millimètres se comparent donc directement, sans table de conversion.
Comment s’en servir
Vérifier le zéro avant de mesurer
Mâchoires fermées et propres, l’écran doit afficher zéro. S’il affiche autre chose, un appui sur ZERO remet l’affichage à zéro. Ce contrôle prend deux secondes et évite de lire toute une série de cotes décalées de la même erreur ; il se refait après chaque chute de l’instrument.
Prendre une cote extérieure
On ouvre les mâchoires au-delà de la pièce, puis on les ramène au contact en poussant la molette moletée du pouce, qui avance par petits pas. Le contact doit être franc et sans serrage : serrer plus fort ne rend pas la cote plus juste, et appuyer sur la molette d’un instrument en composite ne gagne rien. On lit alors l’écran bien en face, pour éviter l’erreur de parallaxe. La valeur se prend au contact, pas après avoir relâché la pression.
Bascule d’unité et extinction
Le bouton mm/inch change l’unité sans perdre la mesure en cours. Le bouton OFF/ON éteint l’instrument ; l’extinction n’efface pas le zéro, mais un instrument rangé pour longtemps gagne à ce qu’on retire sa pile.
Trois mesures d’atelier
Le diamètre d’un filament d’impression 3D
Un filament PLA 1,75 mm annoncé à 1,75 mm varie très légèrement d’une bobine à l’autre, et davantage d’un bout à l’autre de la même bobine. Mesurer le fil en trois points, à 1,70 mm de 1,80 mm, donne l’ordre de grandeur de la tolérance à porter dans le trancheur. La lecture au dixième suffit pour repérer une bobine franchement hors cote.
L’arbre d’un moteur pas à pas
Sur un moteur pas à pas NEMA 17, l’arbre fait 5 mm de diamètre et l’axe porte un méplat qui doit s’engager dans la poulie ou le coupleur. Vérifier l’alésage de la pièce rapportée face à l’arbre avant le montage évite d’assembler deux pièces incompatibles, puis de tout redémonter.
L’alésage d’un roulement linéaire
Un roulement linéaire LM8UU est donné pour un arbre de 8 mm. C’est exactement le genre de contrôle où le pied à coulisse sert le plus : une tige annoncée à 8 mm qui mesure un peu plus ne rentre pas, et il vaut mieux le savoir avant de percer ou de percer à nouveau.
Points d’attention
- Ce n’est pas un instrument de métrologie. La résolution est de 0,1 mm : une cote lue au dixième ne permet pas de trancher un ajustement de quelques centièmes, du type alésage et arbre à jeu serré. Pour une cote au centième, il faut un pied à coulisse à règle acier et sa résolution de 0,01 mm.
- Ne pas serrer. On amène la mâchoire au contact, on ne la bloque pas sur la pièce. Le corps est en composite, et un instrument forcé prend du jeu.
- Contrôler le zéro avant chaque série de mesures. Mâchoires fermées, une poussière ou un copeau coincé entre les becs décale toutes les lectures suivantes.
- Laisser l’instrument revenir à température ambiante avant de mesurer une pièce. Un composite se dilate davantage qu’une règle acier sous l’effet de la chaleur, et l’instrument qui sort d’un véhicule chaud peut lire à côté pendant quelques minutes.
- La pile est un modèle bouton SR44 ou LR44, 1,5 V. Une pile laissée des mois dans l’appareil peut couler : si l’instrument doit rester rangé longtemps, la retirer.
- La graduation imprimée sur la règle est un repère de lecture rapide, pas la mesure : la cote est celle de l’écran.
- Ne pas mesurer une pièce chaude ni un objet mouillé, et ranger l’instrument mâchoires fermées mais non serrées.
Questions fréquentes
Un pied à coulisse numérique au dixième, est-ce assez précis pour du bricolage et de l’impression 3D ?
Oui pour l’immense majorité des usages : vérifier l’épaisseur d’une plaque, le diamètre d’une vis ou d’un fil, la cote d’une pièce imprimée, la largeur d’une courroie ou le jeu d’un montage. Ce n’est pas assez précis pour la mécanique de précision ni pour un contrôle d’ajustement, qui demande une lecture au centième.
La pile est-elle fournie ?
L’emballage du produit ne le précise pas. Prévoyez une pile bouton SR44 ou LR44 en 1,5 V si l’appareil ne s’allume pas au déballage.
Peut-on mesurer un diamètre intérieur ?
Oui, avec les deux petits becs situés au-dessus des grandes mâchoires. On les introduit dans l’alésage, puis on les écarte jusqu’au contact par la molette. La valeur s’affiche directement, sans avoir à ajouter l’épaisseur des becs.
Que signifie la touche ZERO ?
Elle remet l’affichage à zéro à la position où se trouvent les mâchoires, pour mesurer un écart ou travailler par rapport à une cote de référence. Pour revenir à la mesure absolue, on ferme complètement les mâchoires, on vérifie qu’elles sont propres, puis on appuie de nouveau sur ZERO.
Faut-il étalonner l’instrument ?
Il n’y a pas de réglage d’étalonnage sur cet appareil. Le contrôle utile est celui du zéro, mâchoires fermées et propres : c’est la seule vérification que l’utilisateur puisse faire lui-même. Un instrument tombé et dont le zéro ne revient plus, ou dont la lecture saute, ne se répare pas.
