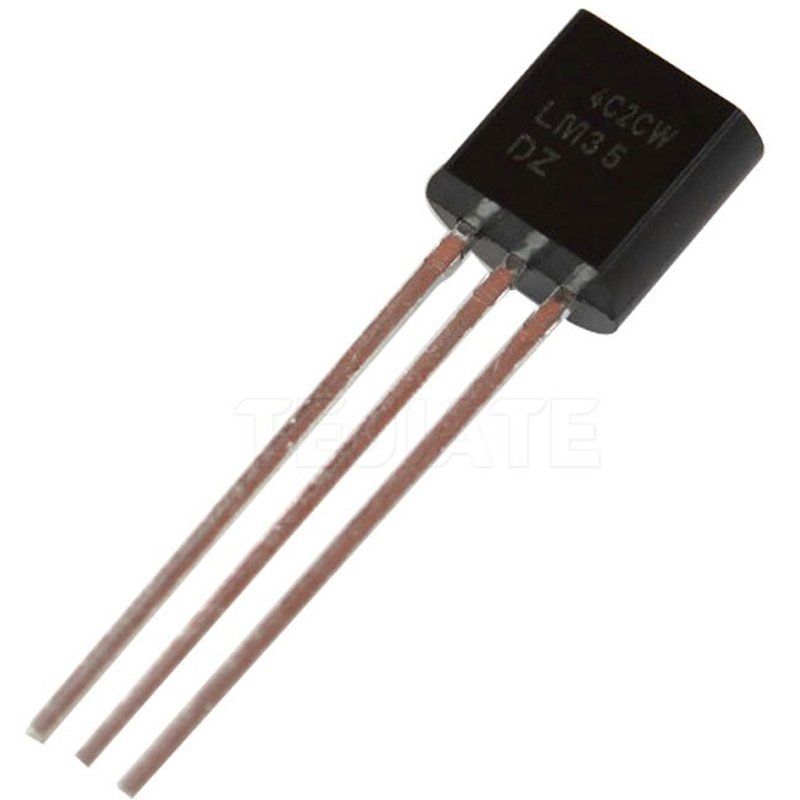

CAPTEUR DE TEMPÉRATURE LM35

15 Dh

Disponibilité : En stock

Le capteur de température LM35 est un capteur analogique de température fabriqué par Texas Instruments. Il est extrêmement populaire en électronique, car précis, peu couteux, très simple d’utilisation et d’une fiabilité à toute épreuve.

Le capteur de température LM35 est capable de mesurer des températures allant de -55°C à +150°C dans sa version la plus précise et avec le montage adéquat, de quoi mesurer n’importe quelle température.

N.B. Les versions grand publiques sont capables de mesurer des températures comprises entre -40°C et +110°C.

La sortie analogique du capteur est proportionnelle à la température. Il suffit de mesurer la tension en sortie du capteur pour en déduire la température. Chaque degré Celsius correspond à une tension de +10mV.

Dans ce tutoriel, nous étudierons deux montages : un très simple permettant de mesurer des températures positives uniquement (de 2°C à 110°C) et un second plus complexe permettant de mesurer des températures de -40°C à +110°C.



Le capteur LM35 supporte des températures assez extrêmes (jusqu’à -55°C / +150°C), mais il n’en est pas de même pour les cartes Arduino.

Si vous soumettez une carte Arduino « classique » à ces températures extrêmes, elle va purement et simplement cesser de fonctionner ou se dégrader très rapidement. Cela est valable pour les cartes Arduino, mais aussi pour tous autres circuits électroniques fabriqués suivant les standards « grand public » (et non « industriels »).

Pour information, les gammes de températures classiques en électronique sont les suivantes :

  • grand public : 0°C ~ 70°C

  • industrie : -40°C ~ 85°C

  • militaire : -55°C ~ 125°C

Source
