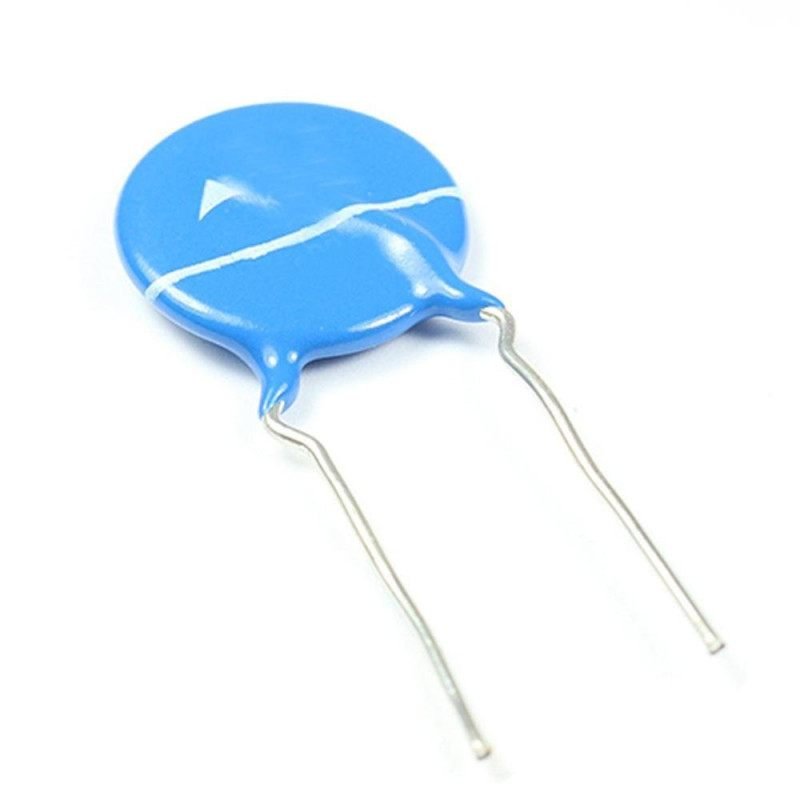

Une varistance ne se voit pas dans un montage : tant que la tension reste dans les clous, elle ne fait rien. Elle n’agit qu’au moment où un pic arrive, et c’est précisément là qu’elle évite de remplacer le reste de la carte. Celle-ci est une MOV de 14 mm de diamètre, la taille courante pour protéger une entrée d’alimentation.
Une varistance à oxyde métallique se comporte comme une résistance qui change de valeur selon la tension à ses bornes. En dessous de son seuil, elle est quasi isolante et ne perturbe rien. Au-dessus, elle devient brusquement conductrice : elle laisse passer le pic, l’absorbe en chaleur, et la tension à ses bornes reste bloquée à un niveau que le reste du montage supporte.
Lire la référence 14D471K
Le nom de la pièce dit tout, à condition de le découper :
| 14 | Diamètre du disque, en millimètres. Plus le disque est large, plus la varistance peut absorber d’énergie avant de chauffer. |
|---|---|
| 471 | Tension de varistance : 47 × 10¹ = 470 V, mesurée à 1 mA. |
| K | Tolérance de ±10 % sur cette tension. Un 14D471K conduit donc entre 423 V et 517 V. |
Caractéristiques techniques
| Type | Varistance MOV (oxyde métallique), disque 14 mm |
|---|---|
| Tension de varistance | 470 V à 1 mA, tolérance ±10 % |
| Tension alternative maximale | 300 V AC en régime permanent |
| Tension continue maximale | 385 V DC en régime permanent |
| Courant de crête | 4 500 A sur une impulsion 8/20 µs |
| Énergie absorbable | Environ 100 J sur une impulsion 2 ms |
| Sorties | Deux pattes radiales, pas de 7,5 mm |
| Boîtier | Disque revêtu, pattes droites soudables ou enfichables |
| Vendu | À l’unité |
Ces valeurs sont celles de la série 14D à 470 V. Pour un montage qui doit être certifié, reportez-vous à la fiche du fabricant de la pièce livrée.
Où elle sert
- Sur l’entrée secteur d’une alimentation ou d’un chargeur, pour encaisser les pics du réseau.
- À l’arrivée d’alimentation d’une carte, en amont du régulateur.
- Aux bornes d’un relais, d’un moteur ou d’un transformateur, qui renvoient une surtension à chaque coupure.
- Sur un bornier d’entrée, en protection générale d’un coffret.
Comment la placer
Toujours en parallèle sur ce que l’on protège, jamais en série dans le circuit : une varistance n’est pas un composant qui laisse passer le courant utile, c’est un composant qui se met en court-circuit quand la tension dérape.
Côté secteur, elle se place après le fusible et avant le reste du montage. Ainsi, si elle finit par se mettre en court-circuit à force d’encaisser des pics, c’est le fusible qui saute au lieu du transformateur. Les pattes et les fils qui la relient doivent être les plus courts possible : une longue boucle ajoute de l’inductance et laisse passer le pic avant que la varistance ait eu le temps de réagir.
Une varistance s’use sans le dire
Chaque absorption consomme un peu de la pièce. Après plusieurs gros pics, sa tension de seuil descend : elle commence à conduire en permanence, chauffe, et finit par se fissurer ou noircir. Une varistance qui a noirci, qui sent le brûlé ou dont le revêtement est fendu se remplace, elle ne se répare pas.
Elle ne se contrôle pas comme une résistance : au multimètre, elle paraît isolante dans les deux sens, y compris quand elle a dérivé. Seul un test sous tension, ou le remplacement, dit ce qu’elle vaut vraiment.
Ce qu’il faut retenir
Un composant à quelques dirhams qui décide si un pic de tension coûte une varistance ou une alimentation complète. Sur une carte d’entrée secteur, c’est la pièce qu’on ne regrette jamais d’avoir soudée.
