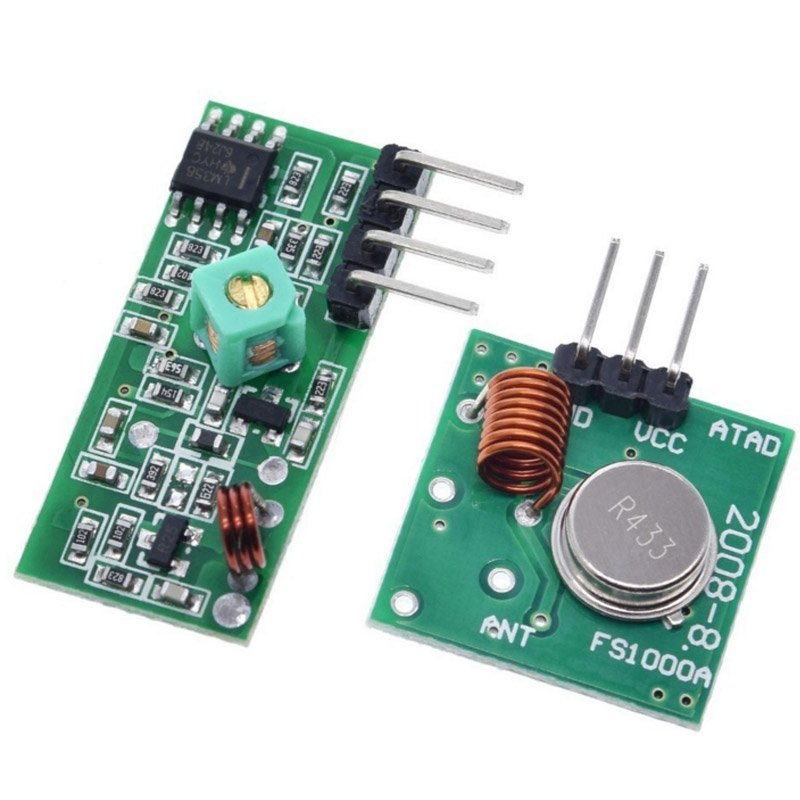

Emetteur et Récepteur Radio fréquence

Pour utiliser un émetteur et un récepteur radiofréquence 433 MHz avec Arduino, vous pouvez suivre les étapes générales suivantes :

1. Connexion de l’émetteur RF :
   • Connectez la broche d’alimentation (VCC) de l’émetteur à une source d’alimentation +5V de l’Arduino.
   • Connectez la broche de masse (GND) de l’émetteur à la masse (GND) de l’Arduino.
   • Connectez la broche de données (DATA) de l’émetteur à une broche numérique de l’Arduino (par exemple, la broche 10).
2. Connexion du récepteur RF :
   • Connectez la broche d’alimentation (VCC) du récepteur à une source d’alimentation +5V de l’Arduino.
   • Connectez la broche de masse (GND) du récepteur à la masse (GND) de l’Arduino.
   • Connectez la broche de données (DATA) du récepteur à une broche numérique de l’Arduino (par exemple, la broche 11).
3. Téléversement du code :
   • Utilisez une bibliothèque appropriée pour la communication avec les modules RF 433 MHz. Par exemple, la bibliothèque “VirtualWire” est souvent utilisée pour ce type de communication.
   • Assurez-vous d’inclure la bibliothèque dans votre code Arduino.
   • Utilisez les fonctions fournies par la bibliothèque pour envoyer et recevoir des données via les modules RF.

Voici un exemple de code pour envoyer et recevoir des données avec les modules RF 433 MHz :

#include <VirtualWire.h>

#define TX_PIN 10  // Broche de données de l'émetteur
#define RX_PIN 11  // Broche de données du récepteur

void setup() {
  vw_set_tx_pin(TX_PIN);
  vw_set_rx_pin(RX_PIN);
  vw_setup(2000);  // Définit la vitesse de transmission (bits par seconde)
  vw_rx_start();   // Démarre la réception
  Serial.begin(9600);
}

void loop() {
  char message[12]; // Définit une variable pour stocker le message reçu
  uint8_t messageLength = sizeof(message);

  if (vw_get_message((uint8_t*)message, &messageLength)) { // Vérifie s'il y a un message reçu
    Serial.print("Message reçu : ");
    Serial.println(message);
  }

  // Envoyer un message
  char messageToSend[] = "Hello!";
  vw_send((uint8_t*)messageToSend, sizeof(messageToSend));
  vw_wait_tx(); // Attend la fin de la transmission
  delay(1000);  // Attend 1 seconde avant d'envoyer le prochain message
}

Assurez-vous d’installer la bibliothèque “VirtualWire” dans l’IDE Arduino avant de téléverser le code.

Ce code initialise les broches de données de l’émetteur et du récepteur, configure la communication avec la bibliothèque “VirtualWire” et envoie/reçoit des messages via les modules RF 433 MHz.

Notez que la portée et la fiabilité de la communication RF peuvent varier en fonction de l’environnement et d’autres facteurs externes. Assurez-vous d’utiliser des antennes appropriées et de tester la communication dans votre environnement spécifique.
