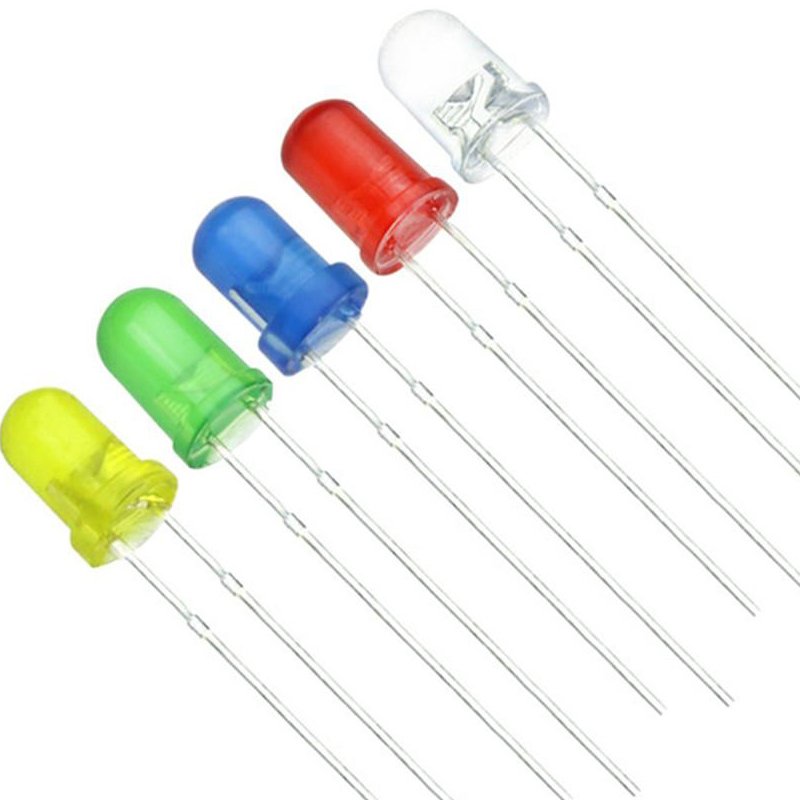

LED 5mm multi couleur

DH

DH

Disponibilité : En stock

DH

Disponibilité : En stock

DH

Disponibilité : En stock

DH

Disponibilité : En stock

DH

Disponibilité : En stock

DH

Disponibilité : En stock

Catégorie :

Une LED Maroc se caractérise principalement par 3 grandeurs :

– la chute de tension directe Vf aux bornes de la LED Maroc pour un courant I de 20 mA.
– l’intensité lumineuse Iv qui s’exprime en mcd (millicandela).
– l’angle de rayonnement par rapport à l’axe optique, en degrés.

Raccordement : la résistance à insérer en série avec une led se calcule par la loi d’Ohm :
R = (Vcc – Vf) / I

R s’exprime en Ohms
Vcc et Vf s’expriment en Volts
I s’exprime en Ampères



Couleur    Vf Lambda
 Rouge 5mm  1,6 Volts  660 nm
 Orange 5mm  2,0 Volts  625 nm
 Jaune 5mm  2,4 Volts  590 nm
 Verte 5mm  2,4 Volts  565 nm
 Bleue 5mm  3,0 Volts  470 nm
 Blanche 5mm  3,5 Volts

Une LED, si on l’alimente directement et sans autre forme de procès à une source de tension continue (pile 9V neuve par exemple) ou à une source de tension alternative (secondaire d’un transformateur 220V / 9V par exemple), a 99% de chances de griller. J’ai réussi une fois à faire tenir pendant plus d’une minute une LED rouge câblée en direct sur une pile 9V; elle était brulante mais elle n’a pas lâchée, c’est une « exception » liée à la résistance interne de la pile qui devenait assez grande pour faire limitation de courant (expérience non préparée). Avec une alim secteur, elle n’aurait pas tenu aussi longtemps, c’est certain. Le câblage minimal d’une LED consiste donc à lui ajouter une résistance en série afin de limiter le courant qui va la parcourir, tel que le montre le montage ci-dessous, où une LED est raccordée à une source de tension continue :



Pour les DEL RGB trois couleurs
